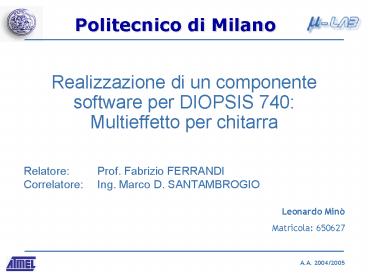

Realizzazione di un componente software per DIOPSIS 740: Multieffetto per chitarra

1
Realizzazione di un componentesoftware per
DIOPSIS 740 Multieffetto per chitarra

• Relatore Prof. Fabrizio FERRANDI
  Correlatore Ing. Marco D. SANTAMBROGIO

Leonardo Minò Matricola 650627
A.A. 2004/2005
2
Sommario

• Panoramica su DIOPSIS 740 e JTST
• Algoritmi per lelaborazione di un segnale Audio
• Dettagli di Implementazione
• Conclusioni e Sviluppi futuri

3
DIOPSIS 740 (1)

• Dual inter operating processors for silicon
  systems
• Due microprocessori
• ARM 32-bit RISC ARM7TDMI
• mAgic 40-bit floating point VLIW DSP

4
DIOPSIS 740 (2)
5
JTST

• JTST Jig Test for DIOPSIS 740
• scheda prototipale che mette a disposizione di
  DIOPSIS 740 DSP alcune periferiche con lo scopo
  di testare e valutare le sue prestazioni
• ADDA Linee audio stereo a 24 bit per canale (4
  in 4 out)
• Serial I/O
• 1 USB 2.0 Full (12 Mbps)
• 2 RS232 asincrone/sincrone
• Display 7-segmenti

6
Algoritmi per lelaborazione

• Distorsione e Overdrive
• Il segnale viene amplificato e saturato ottenendo
  in uscita il segnale distorto
• Tremolo
• Il segnale in ingresso viene modulato in ampiezza
  tramite una funzione periodica a bassa frequenza
• Phaser
• Il segnale originale viene combinato con una
  copia ritardata di se stesso, il ritardo è
  controllato da unonda sinusoidale
• Sinwave
• non costituisce un vero e proprio effetto
• genera un onda sinusoidale con frequenza e
  ampiezza definibili dallutente utilizzata per
  controllare gli effetti tremolo e phaser

7
Dettagli di Implementazione (1)

• Distorsione e Overdrive

8
Dettagli di Implementazione (2)

• Sinwave

9
Dettagli di Implementazione (3)

• Tremolo

10
Dettagli di Implementazione (4)

• Phaser

11
Conclusioni e sviluppi futuri

• Conclusioni
• Valutazione delleffettivo funzionamento
• Chitarra come input
• Elaborazione del segnale in tempo reale
• Sviluppi futuri
• Progettare uninterfaccia che, tramite
  periferiche di input/output, consenta un
  controllo accurato delle caratteristiche di ogni
  effetto.
• Realizzazione di ulteriori effetti come eco,
  riverbero o phase shifter

12

• FINE PRESENTAZIONE
