Este no es el S

1

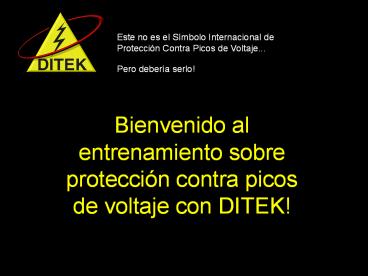

Este no es el Símbolo Internacional de Protección
Contra Picos de Voltaje...
Pero debería serlo!
Bienvenido al entrenamiento sobre protección
contra picos de voltaje con DITEK!
2
INTRODUCCION

• Hoy aprenderán sobre soluciones de protección
  contra picos de voltaje para
• CCTV / Sistemas de Monitoreo
• Sistemas de Control de Acceso
• Sistemas de Detección de Incendio y de
• Alarmas Antirrobo.

3
Los OBJETIVOS

• Al finalizar esta capacitación
• Entenderán las causas y los efectos de picos de
  voltaje
• Podrán especificar el producto de DITEK para
  lograr la máxima protección de la aplicación de
  su cliente

4
ACERCA DE DITEK

• DITEK fue fundada en 1985 y tiene sus oficinas
  centrales en Largo, FL.
• Reconocido como una de las Compañías de mayor
  crecimiento del estado de Florida
• Recibió el premio de Liderazgo del Gobernador

5
ACERCA DE DITEK

• DITEK fue fundada en 1985 y tiene sus oficinas
  centrales en Largo, FL.
• Reconocido como una de las Compañías de mayor
  Crecimiento del estado de Florida
• Recibió el premio de Liderazgo del Gobernador
• Fabricante esbelto (lean)
• Calidad 6 Sigma

6
ACERCA DE DITEK

• DITEK fue fundada en 1985 y tiene sus oficinas
  centrales en Largo, FL.
• Galardonada como una de las Compañías de mayor
  Crecimiento del estado de Florida
• Recibió el premio de Liderazgo del Gobernador
• Fabricante esbelto (lean)
• Calidad 6 Sigma
• El soporte técnico está
• disponible 7x24

7
ACERCA DE DITEK

• Participado activamente en UL, IEC, ANSI y SIA

8
Los MERCADOS

• Sistemas de Monitoreo
• Sistemas de Control de Acceso
• Sistemas de Alarma de Incendios y Antirrobo
• Sistemas de Comunicaciones de Voz y Datos
• Alimentación de CA

9
SOBRETENSIONES y PICOS

• Las sobre tensiones y picos son aumentos del
  voltaje nominal de línea que pueden causar serios
  daños a equipos en general.
• Las sobretensiones pueden presentarse en
  cualquier conductor metálico. Esto incluye líneas
  de alimentación eléctrica, líneas telefónicas,
  líneas de transmisión de datos de computadoras, y
  conexiones de cable tipo CCTV ó CATV.

10
LAS CAUSAS de SOBRETENSIONES y PICOS

• Los Rayos
• Los acontecimientos de la utilidad
• La conmutación en la red de servicio
• La conmutación de bancos de capacitores
• Cargas inductivas

11
POR QUÉ USTED NECESITA PROTECCIÓN CONTRA
SOBRETENSIONES?

• Los efectos de sobretensiones y picos son
• Degradación de equipamiento
• Destrucción de equipamiento
• Tiempo de caída de sistemas.

12
CÓMO SE REPAGA?

• El repago de la inversión en un sistema de
  protección contra sobretensiones de calidad es
• Un menor tiempo de caída de los sistemas
• Una menor cantidad de llamadas de servicio no
  facturables
• Un aumento de las ganancias

13
CÓMO FUNCIONAN LOS PROTECTORES CONTRA
SOBRETENSIÓN

• El voltaje en exceso es derivado a tierra
• Una buena tierra es imprescindible
• DITEK recomienda cumplir con la resistencia
  máxima de tierra que dicta el National Electric
  Code, que es de 25 Ohms o menor.

14
QUÉ DEBERÍA SER PROTEGIDO?

• Todo aquello que su cliente no puede darse el
  lujo de perder.

15
CCTV y SISTEMAS DE MONITOREO
16
CCTV y SISTEMAS DE MONITOREO
17
CCTV y SISTEMAS DE MONITOREO
Protector contra sobretensión para cámaras PTZ y
de domo motorizado
DTK-DP4P Provee protección a cámaras PTZ para
alimentación, video y cuatro conductores de
datos Conexión a tierra de punto único mejora la
protección y acelera la instalación Esta unidad
posee un disparado de estado del arte, al
alcanzarse los 2.8 volts Para cámaras que
utilizan cableado UTP, instalar el modelo DP4P-TPV
18
CCTV y SISTEMAS DE MONITOREO
Protector contra sobretensión para cámaras PTZ y
de domo motorizado
DTK-DP4P-BP Provee protección a cámaras PTZ para
alimentación, video y dos conductores de
datos Balun pasivo bidireccional integrado Esto
permite al integrador tener un conjunto de
conexiones menos en el sistema, lo que reduce la
pérdida de señal
19
CCTV y SISTEMAS DE MONITOREO
Protector contra sobretensión para cámara fija
DTK-PVP Provee protección para alimentación de 12
y 24 voltios y para entrada de video coaxial BNC.
Esta unidad también está disponible para usar
con cableado UTP (DTK-PVP-TPV)
20
CCTV y SISTEMAS DE MONITOREO
Protector contra sobretensión para video

• DTK-VSP-BNC-A
• Provee protección para línea de video analógico o
  digital
• Modelos de una y dos líneas disponibles

21
CCTV y SISTEMAS DE MONITOREO
Protector contra sobretensión en línea para video

• DTK-iBNC
• Diseñado para ubicaciones de cámaras en las
  cuales no hay conexión a tierra disponible para
  protección de sobretensión
• Instala en la línea y protege el conector central
  de daños por sobretensiones.
• En este caso la sobretensión se disipa a lo largo
  del blindaje del coaxial y en última instancia a
  tierra

22
CCTV y SISTEMAS DE MONITOREO
Protector contra sobretensión con respaldo de
baterías para grabadores digitales
DTK-DRP16 Protección para 4 tomas de CA, 16
puertos entrada-salida de video coaxial, un
puerto RJ11 entrada-salida para teléfono o MODEM,
un puerto RJ45 de entrada-salida para redes
Ethernet y 450 volt-amperes respaldo de batería
Esta unidad posee un disparado de estado del
arte, al alcanzarse los 2.8 volts
23
CCTV y SISTEMAS DE MONITOREO
Protector contra sobretensión para líneas de
datos RS485/422, para instalaciones de cámaras
tipo Pan/Tilt/Zoom
DTK-LVLP-D Protege las líneas de datos que
controlan las funciones pan-tilt-zoom Disponible
en configuración de 1 a 8 pares Adecuado para
aplicaciones tanto analógicas como digitales
24
CCTV y SISTEMAS DE MONITOREO
Protección contra sobretensión para video,
montable en bastidor
DTK-RM16NM Protege la entrada de video de cámaras
a equipos analógicos de cabecera como VCRs,
monitores y multiplexores La unidad puede
montarse en bastidor y ostenta 16 conexiones BNC
entrada-salida con una conexión a tierra
unificada.
25
CCTV y SISTEMAS DE MONITOREO
Protección contra sobretensión de alimentación
montable en bastidor

• DTK-RMAC9
• Provee 9 tomas de alimentación protegidas
• Múltiples diagnósticos permiten conocer el status
  del sistema de sólo un vistazo
• Se ofrece en configuraciones de 15 o 20 amperes

26
SISTEMAS DE CONTROL DE ACCESO
27
SISTEMAS DE CONTROL DE ACCESO
28
SISTEMAS DE CONTROL DE ACCESO
Protector contra sobretensión para lectores de
tarjetas / teclados
DTK-4LVLP-CR Protege el circuito de alimentación
de 12 o 24 voltios y el circuito de LEDs de 5
voltios Para circuitos de datos de 7-14 voltios
como los que utilizan los lectores Wiegand,
instale el modelo DITEK 3LVLP-X
29
SISTEMAS DE CONTROL DE ACCESO
Protector contra sobretensión para pasadores de
puerta eléctricos
DTK-ESS Este protector se vende de a pares Uno se
instala en el pasador de la puerta y el otro en
el panel de control Dispositivo auto-disipador No
requiere una conexión a tierra independiente
30
SISTEMAS DE CONTROL DE ACCESO
Protector contra sobretensión de alta carga, de 8
tomas
DTK-8FF Este protector de alta carga tiene 4
receptáculos de CA estándar y 4 tamaño
transformador, además de un puerto para teléfono,
fax o modem Posee múltiples diagnósticos
31
SISTEMAS DE CONTROL DE ACCESO
Kit de protección contra sobretensión para
sistemas de acceso para puertas
Protección para todos los componentes críticos
del sistema (panel, lector y pasadores de la
puerta) DPK1 Contiene DTK-8FF (1 cada uno),
DTK-ESS (2 cada uno) y DTK-4LVLP-CR (1 cada
uno) DPK2 (para puertas con lectores tipo
Wiegand) Contiene DTK-8FF (1 cada uno), DTK-ESS
(2 cada uno) y DTK-3LVLP-X (1 cada uno)
32
Sistemas de Alarma de Incendios
El tiempo de inactividad es una opción en su
instalación de la seguridad de la vida?
33
Sistemas de Alarma de Incendios
34
Sistemas de Alarma de Incendios
Protector contra sobretensión cableado de 120
Volts
DTK-120HW Proteger el suministro eléctrico de 110
voltios de CA al panel de alarma Un indicador de
diagnóstico que confirma la presencia de tierra,
el funcionamiento de la unidad y la existencia de
alimentación UL 1449
35
Sistemas de Alarma de Incendios
Protector contra sobretensión de 120 Volts para
cargas críticas
DTK-120S15A Diseño de circuito en serie / híbrido
cumple con especificaciones gubernamentales y
militares Múltiples indicadores de diagnóstico
monitorean status de protección, presencia de
tierra, falla de tierra y estado de
fusibles Fusibles reemplazables por el usuario se
traducen en menor tiempo de indisponibilidad Excel
ente filtrado de ruido producto de interferencias
de radiofrecuencia y electromagnéticas (RFI/EMI)
mejora la performance de los equipos
36
Sistemas de Alarma de Incendios
Alarm Panel Dialer Surge Protector
DTK-MRJ31XSCPWP Protege el discador que provee
el monitoreo remoto Provee protección de
sobre-voltaje y sobre-amperaje para una línea
telefónica
37
Sistemas de Alarma de Incendios

• Protección completa para alimentación y dos
  discadores
• DTK-FPK1
• (1) DTK-120HW
• (2) DTK-MRJ31XSCP-WP
• DTK-FPK2
• (1) DTK-120S15A
• (2) DTK-MRJ31XSCP-WP

Kits de protección contra sobretensión para
paneles de alarma de incendio
38
Sistemas de Alarma de Incendios
Protector contra sobretensión los circuitos de
notificación y señalización

• DTK-LVLP-LV
• Protección ideal para circuitos fuera del
  territorio o en zona de riesgo
• Disponible en configuraciones de 1-8 pares (2-16
  hilos)
• Provee protección de sobrevoltaje (especificar 6,
  14, 30, 50, 75, 95 o 130 volts) y unidades con
  fusible (opcional)

39
Sistemas de Alarma de Incendios
Protector de lazo SLC (Circuito de Línea de
Señalización)
DTK-2LVLP-D (5V Typ.) DTK-2LVLP-F (24V
Typ. Firelite Notifier)
40
Sistemas de Alarma de Incendios
Protector de lazo SLC (Circuito de Línea de
Señalización)
DTK-2MHLP Series Un diseño híbrido multi-etapa Su
base de hardware y su modularidad simplifican y
aceleran un reemplazo en caso de que
eventualmente la unidad se dañe Disponible en 8
niveles de voltaje DTK-2MHLP24B (24V Typ. EST
installations) DTK-2MHLP36B (36V Typ.
Simplex installations)
41
SISTEMA DE ALARMA ANTIRROBO
42
SISTEMA DE ALARMA ANTIRROBO
43
SISTEMA DE ALARMA ANTIRROBO
Protección contra sobretensión modular para
alarmas antirrobo

• DTK-1F31X
• Protege discador telefónico y alimentación de
  110V CA en una única unidad
• Unidad ideal para situaciones donde la conexión a
  tierra del proveedor de comunicaciones no es de
  fácil acceso
• Indicador de diagnóstico verifica conexión a
  tierra y protección contra sobretensión activa
• Tornillo de seguridad soporta transformador Clase
  II

44
NECESITA LA SIGUIENTE INFORMACIÓN

1. Qué clase de sistema estamos protegiendo?
2. Cuál es el máximo voltaje operativo continuo del
   sistema?
3. Cuál es la máxima corriente?
4. Cuántos conductores o cables?
5. Cómo son las terminaciones de la aplicación?

45
LA INSTALACIÓN

1. La REGLA ABC La distancia de la conexión a
   tierra (C) al protector (B) debe ser menor que la
   distancia del protector (B) al equipo (A) que se
   quiere proteger.

A
B
C
46
LA INSTALACIÓN

1. REGLA DE LOS 3 El protector debe tener al
   menos 3 a 6 pies de conductor entre el punto de
   conexión al sistema y el equipo que se está
   protegiendo

A
3 6 FEET
B
47
LA INSTALACIÓN

1. REGLA DE LA CONEXIÓN EN PARALELO las terminales
   del protector deben ser tan cortas y rectas como
   sea posible

Ser tan cortas y rectas como sea posible
48
LA INSTALACIÓN

1. Regla De Resistencia A Tierra El sistema de
   puesta a tierra deberá tener una resistencia
   absoluta máxima de 25 ohms. Cinco ohms o menos es
   el nivel preferido.

lt5 ohms preferido
49
LA INSTALACIÓN

1. Regla de puesta a tierra unificada En un
   sistema con múltiples jabalinas, éstas deben
   estar directamente conectadas, sin equipos en el
   camino de tierra.

Puesta a tierra unificada
50
LA INSTALACIÓN

• INSPECCIONES DE MANTENIMIENTO PREVENTIVO
• Deberían llevarse a cabo mensualmente, y además,
  por supuesto, inmediatamente después de la caída
  de rayos en la zona, para verificar que la
  protección contra sobretensiones está activa y
  funcionando.

51
LA INFORMACIÓN

• Website www.ditekcorp.com
• 24/7 Tech Support 1-888-472-6100
• DITEK Sales Team 1-800-753-2345
