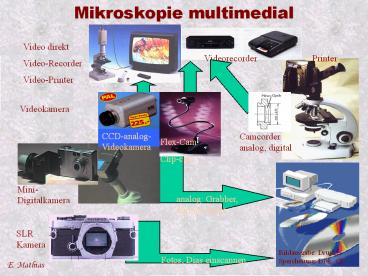

Mikroskopie multimedial

1
Mikroskopie multimedial
Video direkt Video-Recorder Video-Printer
Videorecorder Printer
Videokamera
CCD-analog-Videokamera
Camcorder analog, digital
Flex-Cam Clip-cam
Mini-Digitalkamera
analog Grabber, digital direkt
SLRKamera
Bildausgabe Drucker Speicherung Disk, CD
Fotos, Dias einscannen
E. Mathias
2
Bildspeicherung über analog-digital Wandler
(Grabber)
Bino-Tubus mit Foto-Video Ausgang von LOMO auf
ZEISS WL
Grabber wandelt analoge in digitale Bildsignale,
ebenso TV-Karte
Ergebnis Gute Bildqualität bei Video-Projektion,
mäßige bei Speicherung im PC (900 KB als
jpeg-Datei)
selbst gefertigter Adapter mit Weitfeld-Optik und
C-mount Gewinde
analoge ¼ CCD-Kamera mit C-mount Anschluss
3
Anpassung Digitalkamera CANON-IXUS (2,2 MP) ans
Mikroskop-Okular
Steckadapter, Okular und T2-Tubusadapter
thermoplastisch gefertigter Steckadapter für
ZEISS KF-Okular
Auch ein Vorteil einer Klein-Digitalkamera
Objektivöffnung entspricht Austrittsöffnung des
Okulars keine Zusatzoptik nötig!
Steckadapter, auswechselbar für Anpassung an
Stereolupen
Reisemikroskop mit Batterie, LED und BK
4
KYOCERA finecam 4 Megapixel am Mikroskop-Okular
Steckadapter
Vorteil Hohe Bildauflösung (bis 20 MB),
Vorbetrachtung am Display und Fernsehgerät.
Nachbetrachtung am Display, Speicherkarte,
Übertragung zum PC über USB, anschließend
Bildbearbeitung
5
Binokulare Bildbetrachtung und Schrägstellung
Digitalkamera
Vergleich Bildqualität Video- und Digitalkamera
Steckadapter auf schrägem Monotubus ZEISS
Ringschwalbe gegen passendes Drehteil
ausgewechselt
6
Kommerzielle Anpassungen von Digitalkameras
Coolpix
Große Öffnung des Objektivs erfordert zusätzliche
Weitwinkel-Optik
Vorteil Anschluss-Gewinde Nachteil auf
Trinokular ist der unbequeme Einblick von oben
Neuester Renner analoge und digitale,
hochauflösende Kamera mit C-mount, aber ohne
Speicher
7
Bild- Speicherung und Nachbearbeitung am PC

• Nachbearbeitung Helligkeit, Kontrast,
  Bildausschnitt, Korrekturen...
• ppt-Präsentationen
• 3-D Bilder mit 3-D Brillen oder Spiegelung
• Konfokale Mikroskopie (manuell oder Software)
• Mikro-Software, z.B. Themenbank LOKANDO

8
Konfokale Bilder kombinieren mit GIMP
http//user.sgic.fi/tml/gimp/win32/downloads.html

• Beide Bilder duplizieren, speichern
• Filter Kanten finden, Sobel-horizontal/vertika
  l, speichern
• ein Bild duplizieren, Filter Tiefenkombination
  , überkreuz kombinieren
• 4. das Ergebnis

MIKROKOSMOS 90 Heft 5, 2001
9
3-D Bilder am PC-Monitor mit der KMQ-Brille
Digitalfoto Farnblatt 28x, durchs rechte
Stereolupen Okular
Digitalfoto Farnblatt 28x, durchs linke
Stereolupen Okular
10
Einfache 3-D Mikroskopie mittels PC

• Kippvorrichtung für Objektträger, oder
  behelfsmäßig mittig unterlegte Wachkügelchen
• andere Möglichkeit seitliches Schwenken des
  Objektivs, Nachführen des Präparates
  (Fadenkreuz-Okular)

Banane, Obj.16x DIK re/li
11
Videofilme am PC bearbeiten
Videofilm oder analoge Sequenzen über TV-Karte in
PC einspielen
Videosequenzen mit analoger Videokamera aufnehmen

• www.virtualdub.net englische Freeware zur
  Bearbeitung der digitalen Filme oder Sequenzen
• Speichern, z.B. auf CD als komprimierte
  avi-Datei
• Filmschnitt
• Zerlegen in Einzelbilder (mäßige Qualität)

• TV-Karte digitalisiert analoge Bildsignale
• Digitale Camcorder ersparen den Umweg über
  die TV-Karte
