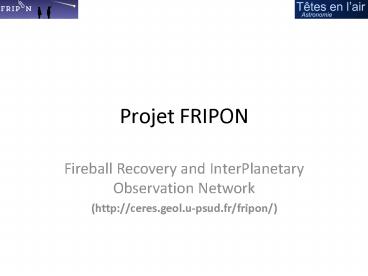

Projet FRIPON

1
Projet FRIPON

• Fireball Recovery and InterPlanetary Observation
  Network
• (http//ceres.geol.u-psud.fr/fripon/)

2
Institutions participantes
Nationales MNHN (Muséum National dHistoire
Naturelle) Observatoire de Paris CNES (Centre
National dEtudes Spatiales) Régionales
Institutions des coordinateurs scientifiques
regionaux Soutiens Universcience certains
Muséums Lassociation Française dAstronomie
(AFA) La société géologique de France
(SGF) Soutien à venir Conseil National des
Astronomes et Physiciens
3
Origine des météorites
Comètes Astéroïdes Meteroïdes Metéores Meteori
tes
4
Les astéroïdes sont généralement les plus gros
morceaux de roches qui proviennent de la ceinture
dastéroïdes située entre les orbites de Mars et
Jupiter. Parfois, leurs orbites sont perturbées
ou modifiées et certains astéroïdes finissent par
se rapprocher du Soleil et donc de la Terre.
Les comètes sont un peu comme les astéroïdes,
mais elles renferment plus de glace, de méthane,
dammoniaque et dautres composés en leur sein
qui développent un nuage cotonneux autour
delles, appelé le coma ou chevelure, ainsi
quune queue, lorsquelle se rapproche Soleil.
Les comètes sont censées provenir de deux sources
différentes il y a les comètes périodiques
(celles qui prennent plus de 200 ans pour
compléter une orbite autour du Soleil) qui
proviennent du nuage dOort. Les comètes à courte
période ou rasantes (celles qui prennent moins de
200 ans pour compléter une orbite autour du
Soleil) proviennent de la ceinture de Kuiper.
5
Les météorïdes sont des débris spatiaux plus
petits quun astéroïde, mais pouvant en provenir
ou dune comète, ils sont appelés à sécraser sur
une planète. Le météoroïde est un morceau de
matière interplanétaire qui est plus petit quun
kilomètre et fait souvent seulement quelques
millimètres en taille. La plupart des météoroïdes
qui pénètrent dans latmosphère terrestre sont si
petites quelles sévaporent complètement et
natteignent jamais la surface de la planète.
Et quand elles entrent dans latmosphère
terrestre, elles acquièrent un nouveau nom
Météores. Un autre nom communément utilisé pour
un météore est une étoile filante. Un météore est
le flash de lumière que nous voyons dans un ciel
de nuit quand un petit morceau de débris
interplanétaires brûle en traversant notre
atmosphère. Le mot "Météore" se réfère à léclat
de la lumière causée par les débris et non pas
aux débris eux-même.
6
Si une partie quelconque dun météore survit à sa
chute dans latmosphère et atterrit sur la Terre,
il est appelé une météorite. Bien que la grande
majorité des météorites sont très petites, leur
taille peut varier denviron une fraction de
gramme (de la taille dun caillou) à 100
kilogrammes ou plus (la taille dun énorme rocher
détruisant la vie).
7
Objectif Projet Fripon

• Entre 10 et 20 "grosses" météorites (que nous
  avons une chance de retrouver) tombent chaque
  année en France.
• Mise en place dun réseau de caméras couvrant le
  territoire (une centaine) pour déterminer avec
  précision lorbite de chaque bolide (météore).
• Une orbite précise nous donnera des indications
  fortes sur la région source du bolide et elle
  nous fournira également des indications
  précieuses sur le lieu de chute du météore
  (devenu entre temps météorite).
• Formation du public à la reconnaissance des
  météorites (zone de chute de lordre de 30 km²)
  gt vivier local de  retrouveurs  de météorites.
• Ce projet est bien évidemment vu comme loccasion
  de renforcer ou développer les contacts entre les
  mondes de la recherche, de la médiation
  scientifique, de léducation et le public en vue
  de diffuser de manière informelle les
  connaissances autour des météorites et de la
  planétologie.
• Durée de 10 ans minimum du projet

8
Pourquoi ?

• Enrichir la collection nationale de météorites
  avec des échantillons rares et non altérés.
• La majorité provient dastéroïdes nayant pas
  subi de fusion ou bien de noyaux cométaires et
  vont nous renseigner sur le matériel originel du
  soleil et du disque proto-planétaire ainsi que
  sur les événements qui se déroulèrent dans ce
  système solaire naissant.
• Faire de la science participative en communiquant
  avec le public.

9
Comment?

• Couverture du territoire français avec des
  caméras 180 (Fish Eye)
• Maillage de 100km car le phénomène observé a lieu
  à 100km au-dessus de nous et cela entraîne une
  précision kilométrique pour le calcul de
  lellipse dimpact.
• Principe de triangularisation gt La détermination
  de lorbite permet de connaitre la source et le
  point de chute.

10
Exemple de caméra
Au pic du midi
11
Maillage du territoire
Marigny.
12
Avec qui ?

• Le réseau FRIPON est organisé de la façon
  suivante - une core team (7 membres), chargée
  de lorganisation et du développement du réseau
  et de la mise en place des missions de recherche
  sur le terrain des météorites- 35 référents
  régionaux, chargés de la coordination des 22
  pôles régionaux, chacun comprenant 2 à 9
  caméras.- 75 référents locaux, chargés de la
  maintenance et de la gestion des caméras

13
Programme Vigiciel

• Programme VIGICIEL  programme de science
  participative
• faire découvrir les météorites et éduquer à leur
  reconnaissance afin de pouvoir aller les chercher
  quand elles sont tombées
• construction dun site WEB participatif
• mise à disposition de matériaux pédagogiques vers
  les correspondants régionaux (exemples de
  météorites, matériel de terrain, loupes
  binoculaires...) qui pourront être mis à
  disposition des clubs locaux.
• Adhésion au programme avec du matériel privé
  (caméra) pour compléter le réseau Fripon.

14
Le matériel

• Quest ce quune station FRIPON ?Une station
  FRIPON est constituée dune caméra "fisheye" ou
  plein ciel capable dimager le ciel local en
  entier, dun ordinateur (sans écran, sans
  clavier) fonctionnant sous Linux connecté par un
  câble ethernet à la caméra. Tout le matériel est
  fourni et prêté par lObservatoire de Paris aux
  108 stations sélectionnées (sélection close).
• Quelles sont les caractéristiques de la caméra
  ?Le choix de la caméra nest pas aujourdhui
  encore totalement validé. Le choix final sera
  réalisé en mai 2014 suite à un appel doffre. La
  caméra sera munie dun capteur mégapixel, dune
  alimentation de type POE (Power Over Ethernet),
  la vitesse dacquisition sera de 30
  images/seconde. La caméra munie dun objectif
  fisheye sera protégée par un boitier étanche dun
  peu moins d1kg et de la taille dun pot de
  confiture (10cm de base x 15cm de hauteur).
• Quelles sont les caractéristiques de lordinateur
  ?Le choix de lordinateur nest pas encore
  finalisé. Lordinateur installé sera constitué
  dune unité centrale sans clavier sans écran et
  fonctionnera sous Linux. On a choisi des
  ordinateurs à refroidissement passif (sans
  ventilateur) pour augmenter leur fiabilité.
• Quelle sera la connectique entre lordinateur et
  la caméra ?La caméra munie de la technologie POE
  (Power Over Ethernet) permettra dutiliser un
  seul câble entre lordinateur et la caméra. En
  effet, ce câble permet à la fois de transférer
  les données et dalimenter la caméra. La longueur
  du câble peut aller jusquà 100 mètres. Attention
  ce câble ethernet doit relier directement la
  caméra à lordinateur de commande, il ne doit pas
  y avoir de "switch" ou de "hub" sur cette
  connexion.
• Quel genre de débit internet a-t-il besoin
  (moyenne, pic) ?Au cours dune nuit, chaque
  station transmettra au serveur national FRIPON
  environ 100 Mo/nuit. La connexion internet na
  pas besoin dêtre très rapide. Une connexion
  normale denviron 1Mbit/s sera le minimum requis.
• Comment les détections de météores seront
  caractérisées temporellement ?Chaque ordinateur
  sera relié à petite antenne GPS qui permettra
  dinsérer lheure précise dans len-tête des
  fichiers de détection, la datation sera précise
  même sans connexion internet. Le modèle du GPS
  sera fourni ultérieurement. Cette connexion devra
  être effectuée par un câble ethernet pour se
  relier au réseau. Cette connexion ne demande pas
  un début très élevé, 1 Mbits/s est amplement
  suffisent, par contre il faut quelle passe par
  un câble, les liaisons par WIFI ou par "courent
  porteur" ne sont pas assez fiables pour une
  connexion 24h/24 sans surveillance.

15
Installation de la caméra

• Quel est le site idéal pour installer la caméra
  ?Le site idéal est un site facilement accessible
  situé en hauteur avec un horizon dégagé. Par
  exemple, un bâtiment avec un accès sur un toit
  plat est parfait. Ces conditions ne sont
  cependant pas toujours possibles. Si le toit
  nest pas plat, la caméra peut être installée sur
  le haut dune façade ou au plus haut dun
  bâtiment proche dune fenêtre. Lhorizon doit
  être le plus possible dégagé mais des bâtiments
  ou des reliefs sur une dizaine de degrés de
  hauteur ne posent pas problème. De même, des
  antennes ou autres petits obstacles de premier
  plan ne gêneront pas les observations.
• La caméra doit-elle être installée dans un ciel
  noir ?Il est bien évident quun ciel noir est
  préférable mais il nest pas un critère de
  sélection. La caméra détectera seulement les
  bolides les plus brillants et la pollution
  lumineuse nest pas gênante. Par exemple, la
  caméra au cœur de Paris fonctionne parfaitement.
  Il est seulement demandé de ne pas avoir une
  source de lumière très lumineuse à quelques
  mètres de la caméra.
• Comment fixer la caméra ?Les 100 stations
  sélectionnées par léquipe FRIPON recevront selon
  les caractéristiques du site un support
  horizontal ou vertical. Ces supports pourront
  être également adaptables sur un mât. Les
  responsables locaux et régionaux seront en charge
  de trouver la solution technique et dinstaller
  la caméra. Léquipe responsable aidera à résoudre
  les problèmes éventuels dinstallation. Pour les
  stations du réseau FRIPON étendu, toute
  linstallation est à la charge du pôle local.
• Quelles sont les contraintes daccès au matériel
  ?La caméra ou lordinateur peuvent tomber en
  panne et il est demandé aux responsables locaux
  et régionaux de pouvoir agir rapidement après la
  déclaration dune panne. Par conséquent, le
  responsable doit avoir accès au bâtiment tout au
  long de lannée 7j/7, comprenant les week-end et
  les vacances scolaires.
• Quelle est limmunité de la caméra à la foudre
  ?Aucune. Cest un risque que lon prend. Il est
  conseillé de ne pas mettre la camera trop près
  dun paratonnerre et pas trop haute pour ne pas
  attirer la foudre. Le câble de la caméra est un
  câble standard réseau (paires torsadées) qui
  résiste bien aux forts champs électriques.
• Où sera installé lordinateur et quelle est la
  distance maximale entre lordinateur et la caméra
  ?Lordinateur devra être situé à lintérieur
  dans une salle sécurisée (fermée à clé ou avec
  accès limité). La caméra peut être installée
  jusquà une centaine de mètres de câble de
  lordinateur. Il est néanmoins préférable dêtre
  plutôt à une distance de 20 ou 30 mètres.
• Linstallation du matériel sur site, le câblage
  réseau, et les travaux de couvreurs sont-ils pris
  en charge ?Linstallation de la camera est à la
  charge du pôle local mais ne devrait jamais être
  trop coûteuse. Linstallation se fera en
  compagnie du responsable régional et un des
  responsables nationaux en cas de problème. Il ne
  devrait pas y avoir de travaux de couvreurs.

16
Planning

• Dans les semaines qui viennent repérage des
  lieux possibles de pose de la caméra et de
  lordinateur
• Courant Octobre réception du support (Chez le
  correspondant Sylvain Carreau)
• Début année prochaine réception et pose caméra
  et ordinateur

17
Le dossier en cours

• Dossier fourni à lorganisation avec des photos
  du site (photos de la mairie sous différents
  angles)

18
Exemples

• Astéroïde 2008 TCS et météorite Almahata Sitta.Un
  bon exemple pour FRIPON avec la recherche de la
  météorite Almahata Sitta dans le désert de Nubie
  (Soudan) et le calcul de lorbite de son corps
  parent lastéroïde 2008 TC3. Image du haut
  recherche de la météorite. Image du centre aire
  de chute de la météorite. Image en bas pierre,
  morceau de météorite retrouvée et orbite de 2008
  TC3.

19
Exemples de photos
20
Taille de la caméra
