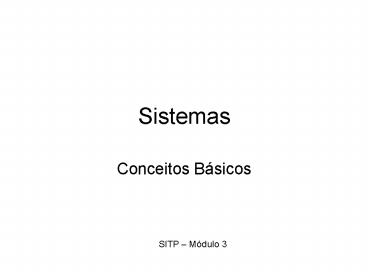

Sistemas

1
Sistemas

• Conceitos Básicos

SITP Módulo 3
2
Sistema
Sistema Conceitos Básicos
3
todo-parte
hierarquia
atmosfera
ionosfera
estratosfera
troposfera
níveis
padrões da natureza
4
ciclo de vida das plantas
padrões da natureza
5
Presidência
estratégico
diretoria de produção
diretoria financeira
diretoria administrativa
tático
operacional
fábrica I
pessoal
conta- bilidade
fábrica II
material
tesouro
Sistema organização
6
desenvolvimento da aplicação
estudo de viabilidade
setor com informação necessária
setor com deficiência de informação
mudança de legislação
ciclo de desenvolvimento das aplicações no
computador
7
Sistema
Definição Necessidade Visão Negativa
8
Sistema
Complexidade Especialização Comunicação Integração
11 2
9
SISTEMA É UMA ENTIDADE QUE MANTEM SUA
EXISTÊNCIA ATRAVÉS DA INTERAÇÃO DE SUAS
PARTES ( Bertalanffy )

• Interação Mútua
• Diferente duma simples coleção de itens

10

• SISTEMAS
• O TODO É MAIOR QUE AS PARTES
• SINERGIA

H2O - Água
Molhada
11
O que é um sistema ?
Conjunto de componentes interrelacionados que
trabalham em conjunto num ambiente para alcançar
um objetivo
Componentes peças, coisas, objetos,
partes Trabalho em conjunto efeito
sinergético Ambiente provê entradas, recebe
saídas Objetivo situação que se quer alcançar
no futuro
12
Definição do sistema como um conjunto de
partes Definição da estrutura do
sistema Definição das partes
do sistema Integração das partes do
Sistema Determinação das propriedades do
sistema


Princípio básico do enfoque sistêmico
13
Dividir para conquistar
Modelo
Princípio básico do enfoque sistêmico
14
Domínio da Complexidade
SISTEMA
Visão da realidade
MODELO
representação simplificada
SIMULAÇÃO
experimentação
15
SISTEMA Real, existe e opera no tempo e no
espaço
MODELO Representação simplificada dum sistema em
algum ponto particular do tempo e do
espaço, visando promover o entendimento do
mesmo
SIMULAÇÃO Manipulação do modelo de tal
maneira que opera no tempo e no espaço de
forma simplificada, de forma a se aprender
sobre o sistema
16

• MODELOS
• Físicos maquete
• Formais maquete eletrônica
• Textuais
• Numéricos
• Gráficos
• Simbólicos
• Conceituais diagrama caso de uso
• Analíticos fluxograma

17
UML Unified Modeling Language
Modelo de Casos de Uso
Desenvolvimento de Sistemas Baseado em Modelos
18
Conflito do uso de Modelos Nível de
Detalhe Aproximação da realidade X Entendim
ento
19
SIMULAÇÃO

• Geralmente corresponde à automação dum modelo
• Permite o estudo da interação entre as
  partes dum sistema
• Processo é interativo, até ter-se o nível
  adequado de entendimento sobre o sistema
• Faz-se o modelo
• Simula-se o modelo
• Aprende-se com a simulação
• Revisa-se o modelo

20

• A modelagem e a simulação permitem que se
  compreenda três tipos de complexidade
• De Estrutura visão das funções e da estrutura
  dos componentes dos sistemas ( estática )
• Da Dinâmica visão comportamental dos sistemas
  (causa e efeito no tempo e no espaço )
• Da Arquitetura visão da organização das partes
  do sistema ( onde os componentes se localizam )

Tratamento de Complexidade
21

• Perspectivas para se ver um sistema
• As necessidades diferentes exigem perspectivas
  diferentes
• Caixa Preta
• O sistema como um todo
• Os limites do sistema
• Como é usado
• Os serviços que provê
• Os requisitos que cumpre
• Caixa Branca
• Partes ou elementos que constituem o sistema

22

• Visão da Caixa Preta
• Corresponde à especificação do Contexto do
  Sistema, definida através de
• Atores do sistema e suas relações ( usuários ou
  sistemas externos )
• Entidades e relações de entrada e saída
• Comportamento do sistema ( casos de uso,
  serviços, estados )
• Restrições de projeto
