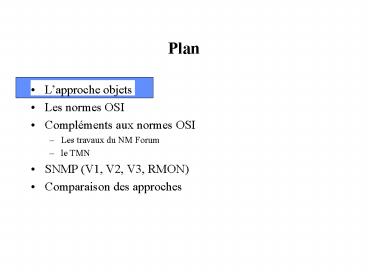

Plan

1
Plan

• Lapproche objets
• Les normes OSI
• Compléments aux normes OSI
• Les travaux du NM Forum
• le TMN
• SNMP (V1, V2, V3, RMON)
• Comparaison des approches

2
Lencapsulation

CHAMPS
3
Les classes

• Deux composantes
• composante statique les données, composées de
  champs. Ils caractérisent l'état des objets
  pendant l'exécution du programme.
• composante dynamique les procédures appelées
  méthodes, qui représentent le comportement commun
  des objets appartenant à la classe. Les méthodes
  manipulent les champs des objets et caractérisent
  les actions pouvant être effectuées par les
  objets.

4
Exemple de classe

• Classe Article
• Champs référence désignation prixHT quan
  tité
• Méthodes Prix TTC () retourner (1.186
  prixHT) prixtransport () retourner (0.05
  prixHT) retirer (q) quantité lt----
  quantité - q ajouter (q) quantité
  lt---- quantité q

5
Linstanciation

• La classe décrit l'objet
• Elle sert de modèle pour construire les instances
• Les instances sont reproduites par moulage
• La liste des champs est détenue par la classe
• Les instances possèdent les valeurs
• Les méthodes ne sont pas dupliquées

6
Exemple d'instanciation

7
L' héritage

• Mise en commun des caractéristiques communes à
  plusieurs classes
• Les classes sont spécialisées par définition de
  sous-classes
• Une sous-classe partage les variables et les
  méthodes de sa super-classe
• On dit qu'elle hérite des propriétés de sa
  super-classe
• Deux techniques permettent de spécialiser une
  classe
• l'enrichissement de nouvelles variables et/ou
  de nouvelles méthodes sont définies
• la substitution une nouvelle définition est
  donnée à une méthode.

8
Définition des classespar héritage

• Classevêtement
• SuperclasseArticle
• Variables d'instancetaillecoloris
• Méthodes

• ClasseArticleDeLuxe
• SuperclasseArticle
• Variable d'instance
• MéthodesprixTTC () retourner (1.25prixHT)

9
Le graphe d' héritage

• La relation d'héritage lie une classe à sa
  super-classe
• La représentation graphique de la relation forme
  le graphe d'héritage
• La relation d'héritage est transitive
• Le terme superclasse désigne toute classe dont
  hérite une classe donnée
• La structuration en classe apporte une modularité
  importante
• La plupart des langages possèdent des
  bibliothèques de classes prédéfinies
• Par exemple en Smalltalk-80 LinkedList, Form
  (objets graphiques), Process, Sémaphore, ...

10
Graphe dhéritage

11
Le graphe d' héritage

• Graphe d'héritage simple
• Le graphe d'héritage est un arbre
• la fermeture transitive de la relation d'héritage
  est un ordre total
• L'héritage multiple
• Une classe peut posséder plusieurs superclasses
  directes
• Pas d'arborescence, mais un graphe orienté sans
  circuit
• Certaines classes sont crées pour former des
  "réservoirs d'héritages". Elles ne seront pas
  instanciées. Dans certains langages, elles sont
  dites abstraites.
• Avantages augmenter la modularité et éviter des
  duplications

12
Héritage multiple
13
Relation est un
14
Recherche de la méthode à appliquer

• Cas de l'héritage simple
• Le graphe d'héritage d'une classe est une liste
  ordonnée de classes.
• La méthode sera recherchée par un parcours de bas
  en haut de cette liste.
• Exemple
• Méthode prixTTC de la classe Téléviseur
• Arbre d'héritage de la classe Téléviseur
• Téléviseur, Article DeLuxe, Article, Objet
• La méthode sélectionnée sera celle de la classe
  ArticleDeLuxe

15
Recherche de la méthode à appliquer

• Cas de l'héritage multiple
• Le graphe d'héritage d'une classe est un graphe.
• Il y a donc risque de conflit dans la recherche
  de la méthode à appliquer.

16
Envoi de messages

• Un objet ne peut agir directement sur un autre.
• Il ne peut le faire qu'en activant une méthode de
  l'objet visé.
• Pour cela, il lui envoi un message
• L'envoi de messages est donc le seul moyen de
  communication entre objets.
• La réception d'un message entraîne la recherche
  de la méthode dans l'environnement de l'objet.
• Lorsque la méthode délivre un résultat, celui-ci
  est retourné à l'expéditeur. On parle de
  transmission avec retour.

17
Les principaux langages objets

• Smalltalk-80
• Objective-C LISP et ses variantes objets
• (Le-Lisp, Flavors, Ceyx, ObjVLISP,...)
• SIMULA
• C
• Eiffel
• ADA
• et JAVA

18
Notion de vue

19
Objet en AdR

20
Objet en AdR
Objet
Interface

Appli ancienne
Nouvel élément
Nouvelles caractéristiques
nouvelle appli
21
Objet en AdR

• Protocole OSI (CMIP)
• objet classique caractéristiques particulières
• Protocole Internet (SNMP)
• pas dhéritage
• de simples variables
• Autres approches
• IDL CORBA
• Java

22
Plan

• Lapproche objets
• Les normes OSI
• Compléments aux normes OSI
• Les travaux du NM Forum
• le TMN
• SNMP (V1, V2, RMON)
• Comparaison des approches

23
Le modèle OSI

• Cadre général
• s'inscrit dans la partie 4 du modèle de référence
  OSI
• spécifie les procédures de gestion d'un réseau
  hétérogène
• définit le cadre architectural des normes de
  gestion OSI
• Objectifs
• "planifier, coordonner, organiser, contrôler et
  superviser les ressources utilisées dans les
  communications conformes au modèle OSI et rendre
  compte de leur utilisation"

24
Normes OSI pour AdR
25
Trois modèles

• Modèle organisationnel
• Modèle dinformation
• Modèle fonctionnel

26
Le modèle organisationnel

• définit le cadre pour répartir la gestion
• s'appuie sur les concepts de "systèmes gérés" et
  de "systèmes gérants" (agents and management
  systems)
• le processus d'application de gestion distribuée
  (DMAP Distributed management application
  process) est l'application qui contrôle et
  surveille les objets gérés.
• le processus agent (AP Agent Process) permet la
  gestion locale.

27
Schéma dorganisation
Système
Système
administré
d'administration
Processus
Processus
de
agent
Fonctions
gestion
D
CMIP
Objets
gérés
28
Objets gérés
Objet administré
29
Trois niveaux de gestion

• le niveau gestion-système
• repose sur des échanges d'information de gestion
  provenant de toutes les couches du modèle OSI
• le niveau gestion de couche
• la gestion est confinée à une couche donnée (en
  s'appuyant sur les services offerts par les
  couches inférieures)
• exemple le Network Connexion Management
  Subsystem (NCMS) qui spécifie un sous-protocole
  de gestion de connexion (ISO 8073/AD1)
• le niveau opérations de couches
• la gestion est réalisée par des échanges
  d'informations véhiculées par les protocoles de
  la couche

30
Le modèle dinformation

• Une approche objet
• un langage de description
• un langage déchanges
• Des principes
• nommage
• enregistrement
• Des bibliothèques

31
Approche objets

• Objectif Permettre de définir les objets
  administrés de manière standard
• cohérence des définitions
• cohérence avec l'environnement d'administration
• (CMIP et fonctions)
• répartition du travail

32
Modèle objet

• Le modèle définit
• ce qu'est un objet
• de quoi il est composé
• ce qu'il peut faire
• ce qui peut lui être fait
• comment il est nommé dans le protocole
• comment il est relié aux autres objets

33
Description des objets

• Les attributs
• Les méthodes
• Les relations
• Les paquetages conditionnels
• L'arbre de contenance
• L'allomorphisme

34
Outil de description

• Les gabarits GDMO
• MANAGED OBJECT CLASS définition d'une classe
• PACKAGE
• PARAMETER
• NAME BINDING
• ATTRIBUTE
• GROUP-ATTRIBUTE
• BEHAVIOUR
• ACTION
• NOTIFICATION

35
ASN.1

• ASN.1 (Abstract Syntax Notation 1)
• C'est un langage défini par sa grammaire (cf ISO
  8824)
• Une grammaire est un ensemble de règles de
  productions.
• Le rôle d'ASN.1
• 1- Description des structures de données
• 2- Permettre la transmission de ces structures à
  travers le stack OSI
• Mode d'utilisation
• 1- décrire les objets en ASN.1 (en suivant le
  formalisme des gabarits)
• 2- utiliser un "compilateur" vers le langage de
  développement choisi (C, ADA, Pascal, ...) ce qui
  génère
• les structures de données adaptées
• les règles d'encodage vers la syntaxe de
  transfert

36
Le rôle dASN.1

37
Gabarit "MANAGED OBJECT CLASS"

• ltclass-labelgt MANAGED OBJECT CLASS
• DERIVED FROM ltclass-labelgt,ltclass-labelgt
• CHARACTERIZED BY ltpackage-labelgt,ltpackage-label
  gt
• CONDITIONAL PACKAGES ltpackage-labelgtPRESENT IF
• ltcondition-definitiongt
• ,ltpackage-labelgtPRESENTIFltcondition-definitiongt

• PARAMETERS ltparameter-labelgt,ltparameter-labelgt

• REGISTERED AS object-identifier

38
Exemple de classe

• exampleObjectClass MANAGED OBJECT CLASS
• DERIVED FROM "Rec. X.721 ISO/IEC 10165-2
  1992" top
• CHARACTERIZED BY
• examplePackage1 PACKAGE
• ACTIONS qOSResetAction
• NOTIFICATION communicationError
• REGISTRED AS joint-iso-ccitt ms(9) smi(3)
  part4(4)package(4)examplepack1(0)
• PRESENT IF !conformance class 2 of underlying
  ressource implemented as descriptor in ISO/IEC
  xxxx!
• examplePackage2 CONDITIONAL PACKAGE
• REGISTERED AS joint-iso-ccitt ms(9) smi(3)
  part4(4)managedObjectClass(3)exampleclass(0)

39
Principe de nommage

• Larbre de contenance
• définit les notions de classes contenantes et de
  classes contenues
• impose des contraintes au nommage
• Larbre de nommage
• respecte les contraintes de larbre dcontenance
• définit un nom global pour chaque objet
• le Global Distinguished Name (GDN)
• permet dutiliser un nom local
• Distinguished Name

40
Larbre denregistrement
41
Quatre arbres

• Arbre dhéritage propriétés des classes
• Arbre de contenance contraintes de contenances
  pour guider le processus de nommage (défini au
  niveau des classes)
• Arbre de nommage pour identifier les objets (ou
  instances)
• Arbre denregistrement pour référencer les
  classes (ou les constituants des classes, ie les
  gabarits)

42
Le modèle d'information

• Remarques importantes
• La normalisation ne fournit pas les moyens de la
  conception par objets. Le problème de la
  modélisation reste donc entier.
• La normalisation fournit des bibliothèques
  d'objets "génériques" qu'il faut étendre par
  "raffinement" (création de sous-classes)
• Les objets devront être enregistrés par une
  autorité compétente
• La conformité sera vérifiée à partir des
  descriptions de réalisation les MOCS
  (Management Objects Conformance Statements).

43
L'objet TOP

• top MANAGED OBJECT CLASS
• CHARACTERIZED BY topPackage PACKAGE
• BEHAVIOUR topBehaviour
• ObjectClass GET,
• nameBinding GET
• CONDITIONAL PACKAGES packagesPAckage PACKAGE
• ATTRIBUTES packages GET
• REGISTERED AS smi2Package 16
• PRESENT IF "any REGISTERED package, other than
  this package has been instancied",
• allamorphicPackage PACKAGE
• ATTRIBUTES allomorphs GET
• REGISTERED AS Smi2Package 17
• PRESENT IF "if an object supports
  allomorphism"
• REGISTERED AS smi2MObjectClass 14
• topBehaviour BEHAVIOUR DEFINED AS "This is the
  top level of managed object class hierarchy and
  every other managed objet class is a
  specialization of either this generic class (top)
  or a specialization of a subclass of top..."

44
Exemple objet system

• system MANAGED OBJECT CLASS
• DERIVED FROM top
• CHARACTERIZED BY
• systemPackage PACKAGE
• ATTRIBUTES systemId GET,
• systemTitle GET,
• operationalState GET,
• usageState GET,
• administrativeState GET-REPLACE
• CONDITIONAL PACKAGES
• administrativeStatePackage PACKAGE
• ATTRIBUTES administratoveState GET-REPLACE
• REGISTERED AS smi2Package14
• PRESENT IF "an instance supports it",
• ....

45
Le modèle fonctionnel

• Définition des 5 domaines de gestion
• Définition des SMF
• System Management Functions

46
Les Fonctions de Gestion de Systèmes

• Objectif Spécification d'interfaces de gestion,
  fondées sur le modèle agent-gestionnaire
• Moyens Deux aspects sont nécessaires
• le modèle objets (ressources à gérer, leurs
  propriétés, relations, opérations)
• l'accès aux objets (contrôle d'accès, sélections,
  coordination d'opérations élémentaires,
  horodatage...)
• Définition
• Une SMF est un standard qui décrit des classes
  d'objets ou des propriétés d'objets utilisables
  pour réaliser des fonctions de gestion. Elle
  normalise les aspects protocolaires correspondant
  à ces services.

47
Les SMF (suite)

• Contenu trois aspects
• sémantique des propriétés et/ou objets support
• exemple types d'alarmes, objets Log,
  LogRecord
• description des services d'accès à ces propriétés
  support (procédures)
• exemple mapping sur les services de CMISE
• syntaxe supportant ces définitions (formulaires
  GDMO et productions ASN 1)
• Relations entre SMF
• Une SMF peut utiliser les services définis dans
  une autre SMF

48
Les SMF (suite)

• Unités fonctionnelles
• Une SMFU définit un ensemble de propriétés
  (services de gestion) que les objets d'un système
  peuvent offrir à un gestionnaire sur une
  association. Elles sont négociables à
  l'initialisation de l'association.
• Exemples La gestion d'objets définit deux SMFU
• - services d'opérations
• - services de notification
• La gestion des journaux définit une SMFU
• La gestion des états ne définit pas de SMFU (car
  non négociable individuellement)
• Remarque
• Une SMF n'est pas une fonction en tant que
  telle. Les services décrits par une SMF sont
  destinés à être intégrés dans une interface de
  gestion. Ils peuvent être utilisés par des objets
  de classes différentes.

49
Principe des SMF

50
Principe des SMF
Objet
Interface de gestion (CMISE)
Interface SMF (enrichie)
objet
51
Liste des SMF

• Object Managt Function IS Workload Monitoring
  Function DIS
• State Managt Function IS Test Management
  Function DIS
• Attributes for Relationships IS Summurization
  Function CD
• Alarm reporting IS Confidence and Diagnostic
  Test CD
• Event Report Function IS Time Management WD
• Log Control Function IS OSI software
  Management WD
• Security Alarm Reporting Funct. IS
• Security Audit trail Function DIS
• Objects and Attributes for Access CD
• Accounting Meter Function CD
• Scheduling Function WD
• Response Time Monitoring

52
Fault management
Accounting management
Configuration management
Performance management
Security management
Object Management
State Management
Relationship Management
Alarm reporting
Event-report management
Log control
Security-alarm reporting
Security audit trail
Access control
Accounting meter
Workload monitoring
Test management
Summurisation
Specific Management Functions
Event Report
Get
Set
Action
Cancel-Get
Create
Delete
53
State Management Function

• Attributs de gestion
• Etat opérationnel En service
• Hors service
• Etat d'utilisation Libre (non utilisé)
• Actif (utilisable)
• Occupé (plus utilisable)
• Inconnu (de l'objet)
• Etat administratif Bloqué (par
  l'administrateur)
• débloqué ( " )
• En libération
• Attributs de maintenance (STATUS)
• repair status (réparation, alarme...)
• installation status (en phase d'installation)
• availability status (en test, hors service,
  hors tension...)
• control status (réservé, suspendu...)

54
State Management Function (suite)

• Notifications
• State Change notification avec en paramètres
• state change info (attribut d'état)
• additional state change info
• Objet
• state change record
• Par spécialisation de la classe "Event Log
  Record" des paramètres des notifications
  ci-desssus
• Services offerts
• State Change Reporting Service M-EVENT-REPORT
• Lire attributs d'état PT-GET
• Modifier attributs d'états PT-GET

55
CMISE/CMIP

• Les services de CMISE
• Interactions avec les interfaces des objets
• (lecture, écriture, creation, destruction
  dinstances, ...)
• Utilisation des principes de nommage
• Sélection dobjets multiples
• Actions multiples (atomicité)

56
Sélection dobjets multiples

-1
-2
-3
Filtering (valeurs dattributs)
Scoping
57
CMIP

• Protocole couche 7 OSI
• Supporte les opérations CMISE à distance
• Sintègre dans une Association (cf ACSE)
• négociation de lassociation (partenaires, unités
  fonctionnelles, ...)
• fermeture de lassociation
• Sappuie sur les services de ROSE
• (invocation dopérations à distance)

58
Services CMIP

• Service Modes possibles
• M-EVENT-REPORT cnf/ncf
• M-GET cnf
• M-SET cnf/ncf
• M-ACTION cnf/ncf
• M-CREATE cnf
• M-DELETE cnf
• M-CANCEL-GET cnf

59
Services CMIP

• les services d'opérations demandes d'invocation
  d'opérations formulées à un agent, concernant des
  objets gérés par celui-ci,
• un service de notification transmission par un
  agent de comptes rendus contenant les
  notifications émises par un objet.

60
Services CMIP

• Opération/notification Service Mode
• Get attribute value M-GET confirmé
• M-CANCEL-GET confirmé
• Replace attribute value
• Replace with default value
• Add member M-SET conf/non-conf
• Remove member
• Create M-CREATE confirmé
• Delete M-DELETE confirmé
• Action M-ACTION conf/non-conf
• Notification M-EVENT-REPORT conf/non-conf

61
Exemple M_CREATE

• Paramètres spécifiques
• superior object instance
• reference object instance
• Service
• nommage c'est-à-dire définir le GDN (Global
  Distinguished Name) --gt choisir le supérieur dans
  l'arbre de nommage
• choisir le RDN (Relative Distinguished Name)
• M-CREATE utilise 3 paramètres spécifiques
• - MOC (Managed object Class) - sa classe
• - MOI (Managed Object Instance) - son GDN
• - SOI (Superior Object Instance) - le GDN du
  supérieur
• Le gestionnaire a trois possibilités il peut
  envoyer
• MOC et MOI, MOC et SOI ou MOC
• Dans tous les cas, l'agent renverra MOC et MOI

62
Exemple M_CREATE

• services (suite)
• Valorisation des attributs
• Par ordre de priorité
• liste d'attributs envoyés
• valeurs de l'objet de référence
• valeurs par défaut de la classe

63
Implémentations

• Normalement sur stack OSI (couches 1à6)
• Possible sur stack TCP (CMOT)
• Egalement sur LLC (avec adaptations), voir CMOL
  ou LMMP

64
Plan

• Lapproche objets
• Les normes OSI
• Compléments aux normes OSI
• Les travaux du NM Forum
• le TMN
• SNMP (V1, V2, RMON)
• Comparaison des approches
