Le bus de terrain AS-i

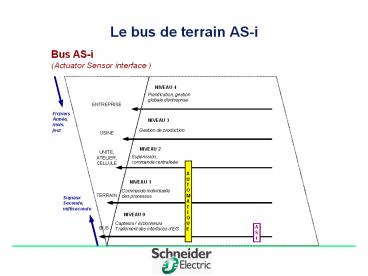

Bus AS-i (Actuator Sensor interface )
NIVEAU 4
ENTREPRISE
NIVEAU 3
Gestion de production
USINE
NIVEAU 2
NIVEAU 1
TERRAIN
NIVEAU 0
BUS
2
Le bus AS-iArchitecture de communication AS-i
Temps de cycle caractéristique 5 ms pour 31
esclaves
3
Le bus AS-iStructure d un esclave
1 Esclave AS-i supporte
mise à jour des sorties
et au besoin,
acquisition de l'état des entrées
4
Le bus AS-iLes requêtes de communication
Esclave AS-i
mise à jour des sorties
Pause maître
acquisition de l'état des entrées
5
Le bus AS-iLa trame des télégrammes
Requête du maître
Requête de l esclave
6
Le bus AS-iCatalogue des requêtes et réponses
7
Le bus AS-iConfiguration matérielle d un esclave
Interface d adaptation avec le capteur ou
l actionneur proprement dit
8
Le bus AS-iProfil d un esclave
Définition des profils Un équipement asifié est
défini par un profil noté X.Y X représente
lI/O code, ou code qui définit la configuration
de ses entrées sorties Y représente lID Code
ou code didentification qui permet de
particulariser des équipements esclaves ayant le
même I/O Code. L I/O Code défini par une valeur
hexadécimale variant de 0 à F, précise l I/O de
Configuration ou configuration des 4 interfaces
possibles dun esclave, D0 à D3, qui pourront
être des entrées (repéré E), des sorties (S), des
interfaces bidirectionnelles ((E/S) ou trois
états (TRI, E/S/NUL). L  ID code peut prendre
les valeurs hexadécimales 0 à F. La codification
F.F correspond à un esclave vierge au stade de
fabrication et en attente de définition dun
profil. La norme permettra la définition de 255
profils . A chaque fois quun constructeur
propose un nouveau type desclave, son ID Code
doit être défini en accord avec lAssociation
AS-i. On distinguera des profils libres et des
profils standardisés. Le profil est précédé de la
lettre S comme Slave qui spécifie que
l équipement est esclave
Profil de l esclave mémorisé
9
Le bus AS-iConfiguration des datas
I/O de configuration
I/O Code
Un esclave peut se référer à un profil mais ne
pas utiliser tous les bits Di définis par ce
profil.
10
Le bus AS-iProfils des esclaves
R réservé pour un futur profil V esclave
vierge avant assemblage.
11
L offre Schneider Electric
Profil X.0 (X 0 à 8, A, C, E)
12
L offre Schneider Electric
Profil X.1 (X 0, 3, 8)
13
L offre Schneider Electric
Profil 1.1
14
L offre Schneider Electric
Profil B.1
15
L offre Schneider Electric
Profil D.1
16
L offre Schneider Electric
Profil 7.1
17
L offre Schneider Electric
Profil X.F (X 0 à E)
18
L offre Schneider Electric
Profil 7.D (Démarreurs et inverseurs)
19
L offre Schneider Electric
Profil 7.E (Coupleur As-i pour variateur ATV58)
