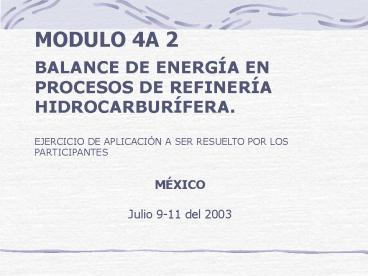

MODULO 4A 2
BALANCE DE ENERGÍA EN PROCESOS DE REFINERÍA
HIDROCARBURÍFERA. EJERCICIO DE APLICACIÓN A SER
RESUELTO POR LOS PARTICIPANTES
MÉXICO Julio 9-11 del 2003
2
Balance de Masa y Energía en la Columna de
Fraccionamiento
3
Información para Desarrollar el Balance de Masa y
Energía en la Columna de Fraccionamiento
4

• Se pide
• Desarrollar el Balance de materia de energía para
  la torre de fraccionamiento y calcular la
  Fracción de Gasolina (Z) a 95ºF para
  Recirculación.

5

• Se pide
• Consolidar Entradas y Salidas en la Columna de
  Fraccionamiento, en Base al Balance Integral de
  Materia y Energía

6
Gas Combustible
7
Se pide
Calcular la energía calórica del combustible gas
en BTU/mol-lb. Este dato es necesario para el
próximo paso, que es el balance de energía en el
horno y economizador.
8
Balance de Energía en el Horno más el
Economizador.
Aire a 400oF
Humos a 865oF
Humos a 600oF
HORNO
206,170 lb/h de vapores a 100ºF
Economizador
Aire a 80oF, 60h
Gas combustible a 65oF
Alimentación combinada (AC) a 540oF, viene de
columna de fraccionamiento
206,170 lb/h x 248.4 BTU/lb 51,212,628.0 BTU/h
9
Balance de materia y energía en el horno
10
Se pide

• Realizar el balance de materia y energía y
  calcular el flujo del gas combustible (mol-lb,
  gas seco/h).

• Calcular el flujo calórico del gas combustible
  (BTU/h)

• Calcular la eficiencia del horno, utilizando el
  valor de la energía suministrada a la
  alimentación combinada (ver tabla 2-módulo 3) y
  el valor del flujo calórico del gas combustible,
  calculado en el numeral previo(2).
