1

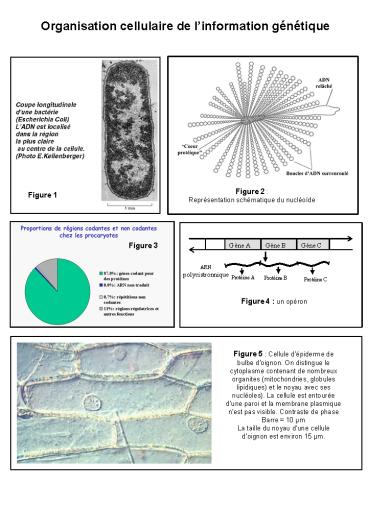

Organisation cellulaire de linformation génétique
Figure 2 Représentation schématique du nucléoïde
Figure 1
Figure 3
ARN polycistronnique
Figure 5  Cellule d'épiderme de bulbe d'oignon.
On distingue le cytoplasme contenant de nombreux
organites (mitochondries, globules lipidiques) et
le noyau avec ses nucléoles). La cellule est
entourée d'une paroi et la membrane plasmique
n'est pas visible. Contraste de phase Barre 10
µm La taille du noyau dune cellule doignon est
environ 15 µm.
2

Figure 6  Noyau en microscopie électronique
(la barre représente 1µm)
Figure 7  Enveloppe nucléaire en microscopie
électronique

Figure 8  A gauche le pore nucléaire. Lhétéroc
hromatine est  plaquée  en amas contre la
membrane interne et est interrompue au niveau du
pore nucléaire. A droite, enveloppes nucléaires
isolées  a-en coupe transversale b-côté
cytoplasmique c-côté nucléaire
Figure 10 Mise en évidence de lhétérochromatine
et de lEuchromatine dans un noyau de cellule
eucaryote
3

Figure 11  structure dune molécule histone
Figure 12  Le nucléosome
Figure 13  Structure du nucleosome (Nature,
1997) (Résolution à 2,8 angströms) On peut noter
les interactions hydrophobes des hélices et les
queues électropositives à proximité de lADN
Figure 15  Structure du nucléofilament

Figure 14 La fibre de 30 nm correspond à un
enroulement supplémentaire du  collier de
perles . On estime quil y a 6 à 8 nucléosomes
par tour.
4


Figure 17  Le nucléole est une zone discrète du
noyau qui a été un des premiers organites
subcellulaires découverts par les premiers
microscopistes. Dès 1898 Mongomery notait quil
existait une différence de taille et du nombre de
nucléoles entre les cellules mais aussi que les
nucléoles disparaissaient pendant la mitose.

Figure 18  Gènes ribosomiques actifs en
microscopie électronique. Structure en arbre de
Noël

Figure 19 Structure du nucléole NE Enveloppe
nucléaire NO Organisateur nucléolaire PF pars
fibrillosa (zone fibrillaire dense) PG pars
granulosa (zonne granulaire) NAC chromatine
associée au nucléole
5


Figure 21  Etapes essentielles de lassemblage
du ribosome


Figure 22 Chromosome métaphasique Il est formé
de 2  bâtonnets  identiques que lon nomme
 chromatides surs . Ces deux chromatides sont
liées entre elles au niveau dune zone appelée
centromère. Chaque chromatide est constituée
dune seule molécule dADN dont les extrémités
sont appelées télomères.
6





Figure 24  Les centromères servent de fondation
à lélaboration des kinétochores
Figure 25  Condensation du chromosome
Figure 26  Caryotype coloration des bandes G


7
Figure 27  Chromosome en écouvillon


Figure 28  Chromosomes polyténiques
Figure 30 Interprétation de limage  les
régions dADN hybridées à la molécule dARN
représentent quune faible proportion. Ces
régions correspondent aux exons. Les boucles non
hybridées sont appelées introns

8
Figure 29  Caractéristiques des génomes de
levure, S. pombe, nématode, drosophile, arabette,
et de l'homme.
Figure 32 Carte du génome de chloroplaste de
riz.
Figure 31 Molécules dADN mitochondrial des
Animaux A gauche, carte de lADNmt chez les
Mammifères A droite microscopie électronique
ADNmt de Xénope
