Title: TECNOLOGA ELECTRNICA FIABILIDAD I

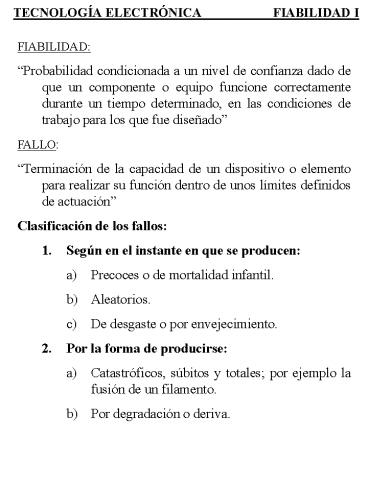

1
TECNOLOGÍA ELECTRÓNICA
FIABILIDAD I
  • FIABILIDAD
  • Probabilidad condicionada a un nivel de
    confianza dado de que un componente o equipo
    funcione correctamente durante un tiempo
    determinado, en las condiciones de trabajo para
    los que fue diseñado
  • FALLO
  • Terminación de la capacidad de un dispositivo o
    elemento para realizar su función dentro de unos
    límites definidos de actuación
  • Clasificación de los fallos
  • Según en el instante en que se producen
  • Precoces o de mortalidad infantil.
  • Aleatorios.
  • De desgaste o por envejecimiento.
  • Por la forma de producirse
  • Catastróficos, súbitos y totales por ejemplo la
    fusión de un filamento.
  • Por degradación o deriva.

2
TECNOLOGÍA ELECTRÓNICA
FIABILIDAD II
ELEMENTOS DE CÁLCULO EN FIABILIDAD Fiabilidad
Donde N0 es la cantidad de elementos que
comenzaron a funcionar en el instante t
0. Nf(t) es la cantidad de elementos que han
fallado hasta el instante t. Ns(t) es la cantidad
de elementos que sobreviven en el instante
t. Infiabilidad (probabilidad de fallo) Se
verifica, por ser probabilidades Fiabilidad
condicional Ojo con la dependencia temporal, no
tiene en cuenta la antigüedad. Función
densidad Función distribución
3
TECNOLOGÍA ELECTRÓNICA
FIABILIDAD III
Tasa instantánea de fallos Expresa la
velocidad con que fallan los componentes. Para
componentes y sistemas muy fiables se emplea como
unidad de fallo el bit?fallo por cada 109
horas. Tiempo medio entre fallos (MTBF) Expresa
la probabilidad de supervivencia de un componente
o equipo después de un tiempo determinado. REPRESE
NTACIÓN GRÁFICA DE LA FIABILIDAD Representando la
función densidad de fallo f(t) frente al tiempo,
el área encerrada bajo la curva desde cero (o
desde -?) hasta t, es la probabilidad de fallo.
El área encerrada bajo la curva f(t) desde t
hasta ?, es la probabilidad de no fallo o
fiabilidad. CURVA DE MORTALIDAD O DE
BAÑERA. Representa la tasa de fallo ?(t) de un
componente o sistema, en función de su edad.
4
TECNOLOGÍA ELECTRÓNICA
FIABILIDAD IV
CÁLCULO GENERAL DE LA FIABILIDAD Integrando
Periodo de vida útil ?(t) cte. La integral
queda La función densidad adopta la forma El
tiempo medio entre fallos La fiabilidad, para
un tiempo igual al MTBF
5
TECNOLOGÍA ELECTRÓNICA
FIABILIDAD V
  • La probabilidad de fallo para una edad T
  • Esta distribución exponencial se aplica durante
    el periodo de vida útil
  • En componentes purgados de vida útil muy larga,
    que excede la vida de servicio de los sistemas
    que forma parte.
  • En componentes purgados que se sustituyen
    preventivamente, antes de que lleguen al periodo
    de desgaste.
  • Periodo de desgaste
  • La función estadística en este periodo puede ser
    la normal de Gauss y algunas veces la de Weibull.
    La de Gauss se usa cuando los fallos son
    mayoritariamente por desgaste.
  • La distribución de fallos en este periodo se
    caracteriza por
  • La media TM
  • La desviación típica

6
TECNOLOGÍA ELECTRÓNICA
FIABILIDAD VI
  • La función densidad de fallos será la de Gauss
  • La probabilidad de no fallo (distribución de
    fiabilidad) será
  • Para calcular los valores se hace el cambio de
    variable que convierte la distribución ?(TM , ?)
    en una normal
  • Periodo infantil
  • En este periodo se utiliza la función de
    distribución de fallos de Weibull. Es una
    generalización de la ley exponencial.
  • Es el parámetro de origen. Le damos valor cero
    para indicar que los fallos se pueden producir
    desde el instante inicial t0.

7
TECNOLOGÍA ELECTRÓNICA
FIABILIDAD VII
  • Es el parámetro de escala o de duración de vida.
    Representa el tiempo necesario para que la
    fiabilidad sea igual a 0,37.
  • Es el parámetro de forma
  • Para ?lt1, ?(t) es decreciente, como ocurre en el
    periodo de fallos infantiles.
  • Para ?1, ?(t) es constante, e igual a 1/?,
    siendo la distribución, para ? 0, una
    exponencial de media ?
  • Para ?gt1, ?(t) es creciente, adaptándose entonces
    al periodo de desgaste. Para ?2, la función es
    lineal, y para ?3,5 la función se aproxima a la
    normal.
  • La función distribución de fiabilidad tiene la
    forma
  • La tasa de fallo

8
TECNOLOGÍA ELECTRÓNICA
FIABILIDAD VIII
  • MODELOS LÓGICOS DE FIABILIDAD
  • Modelo serie
  • El fallo de uno de los componentes, supone el
    fallo del sistema
  • Si los fallos son independientes entre ellos, se
    calcula la fiabilidad del sistema aplicando el
    teorema de Morgan
  • La fiabilidad de un sistema serie es siempre
    menor que la fiabilidad del más débil de sus
    componentes.
  • Modelo paralelo
  • Es necesario que todos los componentes fallen
    para que falle es sistema
  • En este caso la infiabilidad viene dada por la
    expresión
  • Y la fiabilidad

9
TECNOLOGÍA ELECTRÓNICA
FIABILIDAD IX
  • LA REDUNDANCIA
  • Se entiende por redundancia la existencia de
    varios elementos componentes o subsistemas para
    realizar una misma función. Tiene por objetivo
    aumentar la fiabilidad.
  • Redundancia activa
  • Se denomina de esta manera al modelo en que todos
    los componentes del sistema funcionan
    permanentemente. Se puede subdividir en tres
    tipos principales
  • Redundancia total Es un modelo paralelo en el que
    todos los componentes son idénticos.
  • Redundancia parcial Para que el modelo funcionen
    deben subsistir varios componentes.
  • En este caso, se demuestra la probabilidad de
    tener k componentes supervivientes entre n, viene
    dado por la expresión
  • Donde

10
TECNOLOGÍA ELECTRÓNICA
FIABILIDAD X
  • Y Rc es la fiabilidad de cada componente.
  • Redundancia mayoritaria Deben estar al menos tres
    componentes funcionando simultáneamente. La
    señales de salida de estos tres componentes se
    comparan en un dispositivo de decisión, que
    suministra una salida igual a la mayoría de las
    señales de salida de los componentes redundantes.
  • Para tres componentes la fiabilidad del sistema
    es
  • Donde RD es la fiabilidad del dispositivo de
    decisión.
  • Redundancia de reserva o pasiva
  • Existen dispositivos primarios que se encargan
    del funcionamiento normal del sistema, y
    componentes secundarios o de reserva. Estos
    últimos sólo entran en funcionamiento cuando
    falla alguno de los primarios. En estos sistemas
    debe existir un componente que detecte los
    fallos, y otro que permita conmutar entre el
    componente fallido y su sustituto.
  • Para n componentes idénticos (de tipo
    exponencial), la fiabilidad del sistema se
    expresa
