ULUSAL DATUM DNSM KONUSUNDA TKGM GEODEZI SUBESINCE YAPILAN ALISMA

1

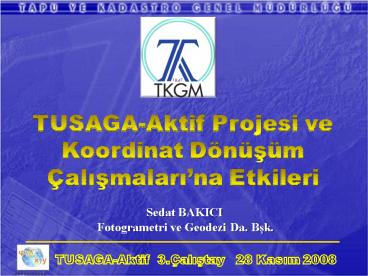

TUSAGA-Aktif Projesi ve Koordinat Dönüsüm
Çalismalarina Etkileri
Sedat BAKICI Fotogrametri ve Geodezi Da. Bsk.
TUSAGA-Aktif 3.Çalistay 28 Kasim 2008
2
JEODEZIK ALTYAPI

• Ülke Temel Nirengi Agi 1954 yilinda dengelendi,
• Tektonik hareketler sistematik olarak izlenmedi,
• ED-50 koordinatlarinin buna göre düzeltilmedi,
• ve noktalar farkli hizlardaki degerler ile yer
  degistirdi,
• 1988 BÖHYY öncesi kadastro dahil bir çok
  mühendislik çalismalari, 1/5000 ölçekli ST
  haritalar disinda, genel olarak lokal koordinat
  sistemlerinde yapildi.
• Ayrica 1988 yönetmeligine göre olusturulan aglar
  kendi aralarinda bütünlük olusturmuslardir ancak
  daha büyük ölçeklerde problemler ortaya
  çikmistir.
• I. ve II. Ve kismen III. Derece noktalar
  dengeleme sonucunda, daha düsük dereceli noktalar
  ise kestirme yöntemleri ile hesaplanmistir.

3
JEODEZIK ALTYAPI

• Ülkemizde yakin bir tarihe kadar ED50 Datumu
  kullanilmis,
• Söz konusu Ulusal Jeodezik Ag çalismalari, 1950
  yillarinda baslatilmis ve daha sonraki
  siklastirmalar ile birlikte 450 bin nokta tesis
  edilmistir.
• Bu aglar 10-20 ppm duyarliga sahiptir.
• Ulusal Jeodezik Ag, modern teknolojinin ulastigi
  duyarliligin çok gerisinde kalmistir.
• Bu eksikligin giderilmesi için, 1997-2001
  yillarinda, TKGM-HGK tarafindan 594 noktadan
  olusan TUTGA kurulmustur.
• TUTGA noktalarinin koordinat ve hizlari ITRF
  Koordinat sisteminde tanimlanmistir.
• Agin bagil duyarliligi 0.1-0.01 ppm, nokta konum
  duyarliklari ise 1-3 cm civarindadir.

4
TKGM de MEVCUT DURUMU

• Tapu ve Kadastro Genel Müdürlügü bünyesinde 1925
  tarihinden günümüze kadar farkli yöntemler
  kullanilarak paftalar üretilmistir.
• a) Fotogrametrik Yöntemle Üretilen Paftalar
• 1955 den bu yana üretildi,
• 1/5000 ölçekli,
• Standart pafta bölümü
• ED-50 datumunda ,
• Büyük oranda çizgisel,
• 1 m. dogruluk elde edilebilir.

5
(No Transcript)
6

• b)Foto Plânlar
• Hava fotograflarinin, kismen hatalari giderilerek
  yada dogrudan kullanimi ile üretilen paftalardir
  ,
• yaklasik 1/5000 ölçeklidirler,
• hata orani her noktada degismekle birlikte 5-6
  m. nin altinda olmamaktadir.
• resmin ortasi ile kenarinda ölçek farki,
  rektifikasyon hatalari, yorumlama hatalari da
  üstüne eklenmektedir.

7
(No Transcript)
8

• c)Lokal Koordinat Sisteminde Üretilmis Paftalar
• Herhangi bir baslangiç noktasina ve iki boyutlu
  koordinat sistemine göre üretilmis paftalardir.
• Bu yöntemle üretilen çizgisel haritalar lokal
  nitelikte olup üretilen koordinat degerlerinin
  hassasiyeti de üretilen yer kontrol noktalarinin,
  hassasiyeti ve ölçü dogruluguna bagli olarak
  degismektedir.
• Bu sekilde üretilen paftalar lokal nitelikte
  oldugundan baska bir lokal ag ile
  birlestirilememektedir.

9

• ç) Grafik Yöntem Ile Üretilmis Paftalar
• Koordinat bilgisi ve karelaj agi mevcut olmayan,
• 1970 yilina kadar, yersel ölçme yöntemiyle
  üretilmis çizgisel kadastro paftalardir.
• çogunlukla kentsel alanlari kapsar.
• Uygulamada, yer kontrol noktalarinin olmamasi,
• öteleme ve dönüklügün çok büyük olmasi,
• komsu paftalar ile kenarlasma sorunu
• ve nokta konum dogrulugu 2-3 metre olmasi bu
  paftalarin problemleridir.

10
(No Transcript)
11
(No Transcript)
12
(No Transcript)
13
(No Transcript)
14

• d) Ülke Koordinat Sistemine(ED-50 Datumu)
  Dayali Olarak Üretilen Paftalar
• Tesis kadastrosu sirasinda, meskun alanlarda
  1/1000,
• gayrimeskun sahalarda 1/2000 ölçeginde, ölçü
  degerleri ile üretilen paftalardir.
• Bu paftalarin üretimi sirasinda genelde 1,2, ve
  3. derece nirengilerden çikis alinarak dizi
  nirengiler ile siklastirma yapilmistir.
• UTM projeksiyonunda, dolu pafta sistemine göre
  üretilmistir.
• Bu yöntemle elektronik takaometrelerin
  kullanimina kadar meskun alanda prizmatik,
  gayrimeskun alanda klasik takeometrik ölçüm
  yapilmistir.
• e)ITRF xx Datumunda Sayisal Haritalar
• 2004 yilindan bu yana üretilmektedirler,
• BÖHHBÜY uygundur,
• 3402 sayili yasa kapsaminda kurum imkanlari yada
  ihale yolu ile yapilan çalismalardir.
• Bu süreçte hem YKN, hem de detay ölçümünde GNSS
  aktif olarak kullanilmistir.

15
(No Transcript)
16
(No Transcript)
17

• Tapu ve Kadastro Genel Müdürlügü Arsivinde Mevcut
  Olan Pafta Durumu

18
(No Transcript)
19
Kullanici ihtiyaçlarina uygun olmayan kadastro
bilgileri
20
DÖNÜSÜM TEST ÇALISMASI

• Farkli sistemlerde üretilmis paftalarin, ITRF
  datumunda sayisal hale getirilmesi için
  kullanilacak teknik zaman zaman tartisma konusu
  olmustur.
• Bir projenin ITRF datumunda sayisal hale
  getirilmesi için
• o projenin tamaminin ölçülmesinin yerine, ilgili
  paftada belirlenen YKN yada detay noktalarinin
  ITRF datumunda ölçülmesi ve elde edilen dönüsüm
  parametreleri yardimiyla da tüm projenin
  dönüstürülmesinin yeterli olup olmayacagi
  düsünülmüstür.
• Bu kapsamda 2004 yili MERLIS projesi Yenileme
  çalismalari çerçevesinde yenilemeye tabi tutulan
  Yalova - Hacimehmet Köyü kadastro verileri ile,
  TKGM, Fotogrametri ve Geodezi Dairesi Baskanligi
  tarafindan bir test çalismasi yapilmistir.

21
DÖNÜSÜM TEST ÇALISMASI

• Test alaninin yenileme öncesi mevzi koordinat
  sistemine göre yapilmis tesis kadastrosu verileri
  dönüstürülerek yenileme sonrasi ITRF96 koordinat
  sisteminde üretilmis verileri karsilastirilmistir.

• Tüm köyü kapsayacak sekilde ITRF96 koordinat
  sistemi ile mevzi koordinat sistemi arasinda
  dönüsüm parametresini hesaplamak için her iki
  sistemde de ölçülmüs zemin üzerinde degismeyen,
  iyi tanimlanabilen, parsel köse noktalari
  seçildi.
• Yapilan 2 boyutlu Helmert dönüsümü m0 1,29 m.
  oldugu ve bu hatanin da uyusumsuz noktalarin
  hesaptan çikarilarak giderilemedigi tespit
  edilmistir.
• Mo degerinin yüksek olmasindan baskaca dönüsüm
  yöntemleri denenmedi.

22
(No Transcript)
23
DÖNÜSÜM TEST ÇALISMASI

• Bölgenin Yalova KM ce hesaplanmis, bölgeyi
  kapsayan 7.1 cm. dogruluklu, dönüsüm
  parametreleri kullanilarak bölgenin mevzi
  koordinatlari, ITRF96 koordinat sistemine
  dönüstürülmüstür.
• Dönüsümden elde edilen koordinatlar ile yenileme
  kadastrosu çalismalari sonucu ölçülerek üretilen
  koordinatlar karsilastirilmistir.

24
(No Transcript)
25
(No Transcript)
26
(No Transcript)
27
(No Transcript)
28
(No Transcript)
29
DÖNÜSÜM TEST ÇALISMASI

• Karsilastirma sonucunda iki sistemin
  koordinatlarinin birbiriyle örtüsmedigi,
• BÖHHBÜY standartlarini saglamadigi görülmüstür.
• Türkiyede ITRFe ülke genelinde
  dönüstürülebilecek tek sistem ED-50 dir.
• ED-50 --- ITRFxx dönüsümü de TUSAGA-Aktif
  projesinde yapilmaktadir. Bu dönüsümün sonuçlari
  arazi kontrolü yapildiktan sonra TKGM de
  kullanilacaktir.

30
GÜNCEL DURUM VE SORUNLAR

• a)Ayni datumda üretilmis verilerde entegrasyon
  problemleri
• Genellikle kendi içinde tutarli olmasina karsin
  rastgele yada sistematik hatalar sikça
  karsilasilan bir durumdur.
• Ayrica kontrol noktalarinin üretilmesinde
  yapilmasi gereken indirgemelerin yapilmamasi, agi
  kendi içinde tutarli kilabilir fakat ulusal
  anlamda tutarsiz kilacaktir.
• ED-50 datumunda üretilmis olmasina ragmen birbiri
  ile kenarlasmayan pek çok proje vardir, bu HANGI
  ED-50 ? sorusunu gündeme getirir.

31
GÜNCEL DURUM VE SORUNLAR

• b)Farkli datumlarda üretilmis verilerde
  entegrasyon problemleri
• Verilerdeki sistematik/rastgele hatalar ayni
  datumda üretilmis pafta ile birliktelige imkan
  saglamadigi gibi dogal olarak farkli bir datum
  ile entegrasyonu da imkansiz kilacaktir.
• Eger lokal yada grafik yöntemlerden birisiyle
  üretim olmus ise sorun daha büyük olacaktir.
• Pek çok proje alaninda tek bir dönüsüm
  parametresi uygulanamamaktadir.
• Ada bazinda dönüsüme bile gereksinim
  duyulmaktadir.
• En büyük sorunu Pafta Zemin uyusumsuzlugu olan
  kadastro çalismalarinda, dönüsüm tek basina bir
  çözüm degildir, dönüsüm sonrasi elde edilmis
  koordinatlar , dönüsüm öncesi veri hatalarini da
  içinde barindirir.
• Her ne kadar yeni elde edilen koordinatlar ITRF
  datumunda olsa da dogruluk ve hassasiyetlerini
  birincil sistemlerinden alacaklardir.

32
TAPU ve KADASTRO MODERNIZASYON PROJESI (TKMP)

• Gelisen Harita Kadastro Sektörünün kullaniciya
  dönük sonuç ürünü, yer bilgilerine dayali,
  Mekansal Bilgi Sistemleridir.
• Türkiye Cumhuriyeti ile Uluslararasi Imar ve
  Kalkinma Bankasi arasinda 09 .06. 2008 tarihinde
  imzalanan Kredi Anlasmasi ile TKMP, yürürlüge
  girmistir.
• Bu proje kapsaminda 1925 yilindan bu yana farkli
  sistemlerde ve farkli tekniklerle üretilen
  Kadastro paftalarinin, günümüz ihtiyaçlarina
  cevap verebilecek sekilde uluslararasi datum olan
  ITRF datumunda sayisal hale getirilmesi
  amaçlanmaktadir.

33
TAPU ve KADASTRO MODERNIZASYON PROJESI (TKMP)

• Bes yil sürecek olan bu DB ve kurum kaynaklari
  ile 8 milyon parsel sayisal degere kavusacak ve
  TAKBIS ile tek anlamli sekilde sunulacaktir.
• Kadastro bitirme projesinde 13 milyon parsel
  klasik yöntemle ölçüldü.
• TKMP DE TEKNIK YAKLASIM
• Öncelikle OP üretilecek , karar destek sisteminde
  kullanilacak,
• Sonra ölçüler TUSAGA-Aktif üzerinden yapilacak,
• Daha sonra OP ile kalite kontrol (bütünlük)
  çalismalari yapilcaktir.

34
SONUÇ

• Sonuç olarak, Kadastro paftalarinda yasanan zemin
  pafta uyusumsuzlugu ve kadastronun dayanagi YKN
  lerin büyük oranda tahrip olmus olmasi nedeniyle,
  Tapu ve Kadastro Modernizasyon Projesi
  (TKMP) kapsaminda yapilacak olan Yenileme
  çalismalarinda, dönüsüm ile elde edilecek olan
  ITRF datumundaki sayisal degerler gerçegi
  yansitmayacak olup, Yenilemeye tabi tutulacak
  çalisma alaninin, mutlaka ITRF datumunda yeniden
  ölçülmesi gerekmektedir.

35
TKGM de TUSAGA-Aktif kullanimi

• TUSAGA-Aktif projesi yenileme çalismalarinda
  etkin biçimde kullanilacak, proje de ölçüm
  islerinde 1/3 oraninda zaman ve maliyet
  tasarrufu saglayacaktir.
• Ayrica KM lerin TUSAGA-Aktif projesini etkin
  kullanimi amaci ile 142 adet TUSAGA-Aktif uyumlu,
  gezici GNSS alicisi satin alinmis olup, 2009
  içinde her KM nün en az bir aliciya sahip olmasi
  hedeflenmektedir.
• Proje kapsaminda üretilen ED-50 ile ITRF arasi
  hücresel dönüsüm parametreleri kontrolü
  yapildiktan sonra kullanilacaktir.
• TKGM birimleri için, TUSAGA-Aktif Ölçüm ve
  Kontrol Yönergesi hazirlanmakta olup proje
  tamamlanmasini takiben yayimlanacaktir.
• Isletme ile ilgili olarak Kanun kapsaminda
  çalismalar baslamis olup, projenin Müsteri
  Kurumlara devrinden önce tamamlanacaktir.

36
