Title: UNIVERSIT


1

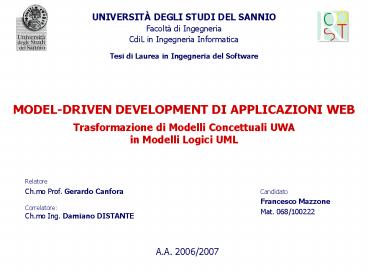

  • UNIVERSITÀ DEGLI STUDI DEL SANNIO
  • Facoltà di Ingegneria
  • CdiL in Ingegneria Informatica
  • Tesi di Laurea in Ingegneria del Software
  • MODEL-DRIVEN DEVELOPMENT DI APPLICAZIONI WEB
  • Trasformazione di Modelli Concettuali UWA in
    Modelli Logici UML

Relatore Ch.mo Prof. Gerardo Canfora Correlatore Ch.mo Ing. Damiano DISTANTE Candidato Francesco Mazzone Mat. 068/100222
A.A. 2006/2007
2
Model Driven Engineering (MDE)
  • Approccio allo sviluppo di sistemi basato
    sulluso sistematico di modelli e trasformazioni
    fra modelli
  • Concetto di astrazione e refinement

Sviluppo applicazioni Web (MDWE)
Sviluppo software model-driven (MDE)
Modelli e livelli di astrazione
MDA
Contenitore
Modello concettuale
Modello navigazionale (UWA)
Tranformation rules
Refinement
Modello architetturale (UML-MVC)
Modello architetturale (UML-PAC)
Contenitore indicizzato
Modello logico
Tranformation rules
Refinement
Modello del Codice (Struts)
Modello del Codice (JSF)
Array
Implementazione
Lista
3
La Metodologia UWA
  • Ubiquitous Web Applications (UWA)
  • Metodologie, modelli e tools a supporto per il
    design concettuale di applicazioni Web ubique
  • Diversi tipi di utente, diversi devices, diversi
    contesti di utilizzo
  • Approccio user-centered

4
Obiettivo del Lavoro di Tesi
  • Definire un livello di progettazione intermedio
    tra la progettazione concettuale UWA e
    limplementazione
  • Definire e implementare regole di trasformazione
    per la traduzione semi-automatica di modelli
    concettuali UWA nei corrispondenti modelli logici

Modello Concettuale (Modello navigazionale UWA)
Modello Logico (Modello architetturale UML-MVC)
Implementazione (JSF)
5
Percorso di Lavoro
Scelta dell'architettura software da impiegare
per l'implementazione di applicazioni
Web. proposta di un modello logico per descrivere
le specifiche implementative secondo questa
architettura.
Sviluppo applicazione Post-it sharing (processo
manuale) progetto concettuale UWA ? progetto
logico UML-MVC ? implementazione JSF
Astrazione di un modello logico per descrivere
applicazioni secondo larchitettura scelta
(modello logico UML-MVC)
Costruzione del metamodello UWA
Costruzione del metamodello UML-MVC
Definizione e implementazione di regole di
trasformazione fra modelli concettuali UWA e
modelli logici
Generazione automatica del modello logico
dellapplicazione Post-it sharing mediante un
tool di trasformazione
Confronto fra i modelli logici (manuale e
generato)
6
Risultati (1)Metamodello UWA
7
Risultati (2) Modello logico UML-MVC
8
Risultati (2) ... e Metamodello logico UML-MVC
9
Linguaggi e strumenti utilizzati
  • MOF 2.0
  • E uno standard OMG
  • Linguaggio per definire metamodelli
  • Due package EMOF e CMOF
  • Architettura a quattro strati
  • EMF
  • framework open source per la
  • generazione di tools e applicazioni
  • basati su un modello strutturato
  • Implementa Ecore variante di EMOF
  • Fornisce supporto per la generazione di editor
  • Può importare modelli di vari tipi
  • Topcased Ecore Editor
  • E un meta-modeling toolset
  • Sviluppato da diversi colossi industriali
    (IBM,Thales, Siemens...)
  • Poggia su EMF e utilizza Ecore, che è la variante
    EMF di EMOF

10
Risultati (3) Regole di Trasformazione
UWA/UML-MVC
  • Definizione delle regole di trasformazione
  • Definite a livello M2 (Metamodel level)
  • Realizzano trasformazioni in ottica MDA
  • Implementazione delle regole
  • ATL (ATLAS Transformation Language)
  • Sviluppato dall ATLAS team (University of
    Nantes)
  • E la risposta allapproccio MDA definito
    dallOMG
  • Supporta trasformazioni tra modelli
  • Le trasformazioni sono modelli
  • ADT (Eclipse development tools for ATL)
  • Ambiente di sviluppo completo basato su Eclipse
    per lo
  • sviluppo, il testing e limplementazione del
    linguaggio ATL

11
Processo di Trasformazione ATL
  • Definizione di un modello UWA come istanza del
    rispettivo metamodello
  • Utilizzando leditor Ecore di default di EMF
  • Il modello istanziato nel formato Ecore
  • Generazione automatica del modello UML-MVC
  • input
  • il metamodello UWA in Ecore
  • Il metamodello UML-MVC in Ecore
  • il modello UWA da trasformare
  • le regole di trasformazione implementate in ATL
  • output
  • Il modello UML-MVC istanza del metamodello
    UML-MVC
  • Il modello di output ancora nel formato Ecore

UWA Metamodel
UML-MVC Metamodel
ATL Transformation
UWA Model
UML-MVC Model
12
Un Esempio di Trasformazione
13
Un Esempio di Trasformazione (Demo)
14
Validazione del Processo di Trasformazione
15
Conclusioni
  • Obiettivi raggiunti
  • È stato definito un processo di sviluppo
    model-driven di applicazioni Web basato su UWA
  • Tool di supporto per la traduzione
    semi-automatica di modelli concettuali UWA nei
    corrispondenti modelli logici UML-MVC.
  • Pattern MVC come architettura di riferimento per
    il modello logico
  • Metamodello UML-MVC MOF compliant
  • Metamodello UWA MOF compliant
  • Regole di trasformazione definite ed implementate
    in ATL
  • Processo di trasformazione in ADT

16
Sviluppi Futuri
  • Estendere lapproccio al Transaction Design di
    UWAT
  • Estendere lapproccio verso la generazione
    automatica del codice
  • Sviluppo di un tool per la traduzione del modello
    logico in codice
  • Classi Java, JavaBeans, Template di pagina, etc
  • Realizzazione di un editor grafico per ciascun
    metamodello definito, che consenta di istanziare
    graficamente modelli concettuali e logici.
  • EMF GEF
  • GMF (Graphical Modeling Framework)

17
Fine
  • Grazie per lattenzione.
  • Domande?
