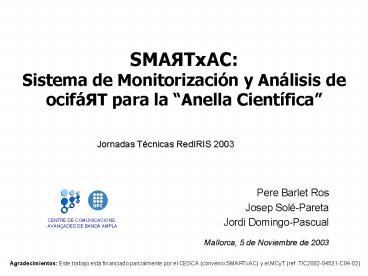

SMA?TxAC: Sistema de Monitorizaci

1
SMA?TxACSistema de Monitorización y Análisis de
ocifá?T para la Anella Científica
Jornadas Técnicas RedIRIS 2003

• Pere Barlet Ros
• Josep Solé-Pareta
• Jordi Domingo-Pascual
• Mallorca, 5 de Noviembre de 2003

Agradecimientos Este trabajo está financiado
parcialmente por el CESCA (convenio SMA?TxAC) y
el MCyT (ref. TIC2002-04531-C04-02)
2
Índice

• Antecedentes
• CASTBA, MEHARI, MIRA
• Proyecto MIRA
• Prototipo CCABA-UPC
• Proyecto SMA?TxAC

3
Antecedentes

• Diferentes proyectos de monitorización y análisis
  de tráfico en RedIRIS
• CASTBA
• MEHARI
• MIRA
• Colaboración entre diferentes universidades
• UPM
• UC3M
• UPC
• Participación como EPOs
• RedIRIS
• TID
• CESCA
• ICT

4
Proyecto MIRA

• Características
• Captura pasiva/no-intrusiva (utilizando splitters
  ópticos)
• Captura estadística (máximo 10 del tráfico real)
• Captura y análisis de todo el paquete (cabecera y
  contenido)
• Aplicado a RedIRIS (ATM) para conocer el uso de
  la red detección de usos indebidos/irregulares
• Clasificación de el tráfico de cada CC.AA. en
• Académico (por defecto presunción de inocencia)
• Lúdico
• Comercial
• Desconocido
• Definición de un modelo para compartir costes
  (tarificación)
• Origen y destino del tráfico
• Clasificación (tipo) de tráfico

5
Índice

• Antecedentes
• Prototipo CCABA-UPC
• Objetivos
• Captura de tráfico
• Análisis de tráfico
• Escenario de prueba
• Ejemplo de clasificación
• Otras características
• Proyecto SMA?TxAC

6
Prototipo CCABA-UPC

• Nuevo sistema de monitorización y análisis de
  tráfico
• Basado en la experiencia adquirida en los
  anteriores proyectos (especialmente MIRA)
• Cambio de plataforma de captura (software)
• Desarrollo completo de un nuevo sistema de
  análisis
• Desarrollo completo de una nueva GUI basada en
  web
• Probado en el troncal ATM de RedIRIS en Cataluña
  (Anella Científica)
• Conecta las universidades y centros de
  investigación catalanes a Internet
• 2 enlaces ATM 155 Mbps.
• 2 splitters ópticos
• 2 tarjetas ATM FORE PCA200
• 1 PC de captura 1 PC de análisis

7
Objetivos

• Captura completa del tráfico (100)
• No captura estadística MIRA (10)
• Cambio de software de captura (CAIDA CoralReef)
• Captura y análisis sólo de cabeceras
• No captura de contenidos (sólo 1ª celda ATM trama
  AAL5)
• Agrupación en flujos (reducción volumen)
• Motivos
• Restricciones legales
• Encriptación de paquetes
• Reducción del coste de captura y análisis
• Desarrollo completo de un sistema de análisis
  nuevo
• Disponer de un sistema propio del CCABA-UPC
• Capaz de analizar el 100 del tráfico en tiempo
  real

8
Captura de tráfico

• Requerimientos
• Bajo coste
• Captura completa
• Transparente y de fácil aplicación
• Captura de cabeceras y agregación en flujos
• Dificultades
• Enlaces de alta velocidad
• Volumen de información a analizar y almacenar
• Técnicas de captura de tráfico
• Activa / intrusiva (Netflow, SNMP, )
• Pasiva / no-intrusiva (CAIDA CoralReef)
• No degrada el rendimiento de la red
• No introduce tráfico adicional
• La captura se realiza en un equipo independiente

9
Análisis de tráfico

• Objetivos
• Bajo coste
• Análisis del 100 del tráfico en tiempo real
• Almacenamiento permanente de los resultados
• Solución
• Traducción de flujos IP a flujos clasificados
  (clasificación)
• Direcciones IP ? Instituciones y grupos de
  destinos
• Puertos y protocolo ? Aplicación (HTTP, MAIL,
  DNS, P2P, )
• Flujos IP unidireccionales ? Flujos clasificados
  bidireccionales
• Generalización identificadores flujo ? Reducción
  num. Flujos
• Acumulación bytes/paquetes
• Resultados
• Reducción drástica del volumen a almacenar (gt
  99)
• Se continua manteniendo la información importante
  para conocer el uso de la red

10
Ejemplo de clasificación
Flujos IP de entrada
Dirección IP origen Dirección IP destino Protocolo Puerto origen Puerto destino Paquetes Bytes
A.B.C.X D.E.F.U 6 80 1526 18 24569
A.B.C.Y D.E.F.V 6 80 57917 41 20916
G.H.I.J K.L.M.N 6 2062 6347 8 725
A.B.C.Z D.E.F.W 6 2130 80 5 571

Flujos IP de salida
Dirección IP origen Dirección IP destino Protocolo Puerto origen Puerto destino Paquetes Bytes
D.E.F.V A.B.C.Y 6 57917 80 24 1332
D.E.F.U A.B.C.X 6 1526 80 14 988
D.E.F.W A.B.C.Z 6 80 2130 4 335
K.L.M.N G.H.I.J 6 6347 2062 9 1068

Flujos clasificados (entrada y salida)
INSTITUCIÓN GRUPO DESTINO APLICACIÓN PKTS IN BYTES IN PKTS OUT BYTES OUT
INSTITUCION-X DESTINO-Z WWW 64 46056 42 2655
INSTITUCION-N DESTINO-M GNUTELLA 8 725 9 1068
... ...
11
Escenario de prueba (ATM)
ANELLA CIENTÍFICA (ATM)
GÉANT
INTERNET_GLOBAL
ESPANIX
Conmutador ATM
splitters
GIGACOM (ATM)
REDIRIS Otras CCAA (ATM)
RedIRIS (Barcelona)
RedIRIS (Madrid)
Tráfico salida
Segmento Ethernet dedicado (NFS)
Segmento Ethernet dedicado (NFS)
Tráfico Entrada
Conexión Internet
Plataforma captura (FreeBSDCoralReef)
Sistema de análisis (Linux)
Visualización de resultados (APACHEPHP)
12
Otras características

• Acumulación adicional en periodos de contabilidad
• Resultados diarios, semanales, mensuales
• Registros de tráfico desconocido (logs)
• Direcciones IP
• Aplicaciones y Puertos
• Protocolos y tráfico no TCP/UDP
• Modelo de compartición de costes (matriz
  tarificación)
• Volumen
• Sentido del tráfico
• Institución
• Destino
• Aplicación
• GUI para visualizar los resultados de análisis
  (web)

13
Índice

• Antecedentes
• Prototipo CCABA-UPC
• Proyecto SMA?TxAC
• Objetivos
• Escenario actual
• Resultados on-line

14
Proyecto SMA?TxAC

• SMA?TxAC Sistema de monitorización y análisis
  de tráfico para la Anella Científica
• Acuerdo de colaboración entre UPC y CESCA
• CESCA Centre de Supercomputació de Catalunya.
  Gestores de la Anella Científica
• Inicio en Julio 2003
• Objetivos
• Adaptar el prototipo CCABA-UPC a los requisitos
  del CESCA
• Obtener información que ayude al CESCA a la
  gestión de la Anella Científica
• Instalación definitiva y estable en el troncal de
  RedIRIS en Cataluña

15
Fase I Adaptación del prototipo CCABA-UPC

• Adaptar el sistema a la tecnología Gigabit
  Ethernet
• Migración de la red ATM a GbE (Mayo 2003)
• Aumento de capacidad de 310 Mbps a 2 Gbps
• Cambio del hardware de captura
• Tarjeta DAG 4.23 GE
• Splitters ópticos GbE SX
• Adaptar software de captura
• Incompatible con DAG 4.23 GE
• Solución CoralReef modificado
• Optimización del sistema de análisis
• Análisis del 100 del tráfico en tiempo real
  (hasta 2 Gbps)
• Utilizando únicamente 1 PC estándar para la
  captura

16
Fase II Nuevos requisitos

• Generar información útil para el uso diario del
  sistema por parte de un gestor de la red
• Funcionalidades/mejoras que el CESCA considere
  necesarias
• Hacer el sistema más fácil de usar
• Detección automática de situaciones/usos
  irregulares
• Cambios en los patrones habituales de tráfico por
  institución
• Ataques (DoS, DDoS, Spoofing, )
• Uso de aplicaciones P2P o equivalentes
• Reacciones ante situaciones irregulares
• Generación de alarmas para avisar al
  administrador
• Guardar información adicional sobre el tráfico
  sospechoso
• Análisis off-line para descubrir las posibles
  causas

17
Escenario actual (GbE)
INTERNET_GLOBAL
ANELLA CIENTÍFICA (GbE)
ESPANIX
GÉANT
Juniper M20 (RedIRIS)
RedIRIS2
1 Gbps
CISCO 6513 (Anella Científica)
Tráfico entrada
Segmento Ethernet dedicado (NFS)
Segmento Ethernet dedicado (NFS)
Tráfico salida
Conexión Internet
Plataforma de captura (Linux CoralReef
modificado)
Sistema análisis (Linux)
Visualización de resultados (APACHEPHP)
18
Resultados on-line

• Resultados de las pruebas con el prototipo
  CCABA-UPC (ATM)
• Primeros resultados SMA?TxAC (GbEth)
