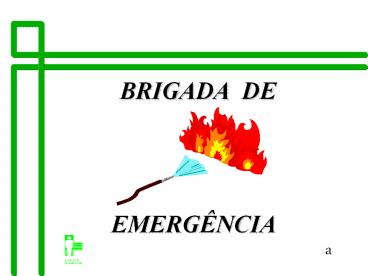

BRIGADA DE

1

• BRIGADA DE

EMERGÊNCIA
2
Definições

• Fogo - Reação Química / Física caracterizada que
• produz Luz, Calor e Energia
• Incêndio - É a ocorrência de um fogo cujo o
  controle
• necessita de agentes extintores e pessoal
  treinado.

3
Triângulo do Fogo

• O Triângulo do fogo é uma figura didática, que
  nos
• recorda os fatores que dão origem ao fogo, e nos

• sugere os meios de preveni-lo e de combatê- lo.

4
Triângulo do Fogo

• COMBUSTÍVEL
• Todo o tipo de material que possa ser queimado.
• Os combustíveis podem ser sólidos, líquidos ou
  gasosos.
• O combustível alimenta o fogo.
• OXIGÊNIO É um gás que esta presente no ar
• atmosférico , indispensável para o ser humano
  sobreviver
• e também para o fogo, pois este gás da vida ao
  fogo.

5
Triângulo do Fogo

• CALOR É uma energia, podendo ser produzida de
• diversas formas
• Curto circuito, superaquecimento, raios, atrito,
  Etc...
• O Calor gaseifica o combustível facilitando a
  propagação
• do fogo.

6
Pontos Críticos de Temperatura

• Sabemos que é necessário unir três elementos para
  que
• o fogo apareça entretanto, pôr vezes, três
  elementos
• estão presentes, e o fogo não ocorre , porque a
  quantidade
• de calor é insuficiente para queimar o
  combustível.
• Para exemplificar melhor, imaginemos uma
  frigideira
• com óleo comestível sobre a chama de um fogão. O
• óleo começara a aquecer e desprender vapores
• (gases) . Se deixarmos pôr algum tempo,
  observaremos
• que em dado momento , o referido combustível se
• incendiará, sem que haja o contato direto de uma
  chama
• externa.

7
Pontos de Aquecimento

• Para que começasse a queimar lentamente, o óleo
• aquecido passou pôr 3 pontos de aquecimento
  conforme
• segue
• Ponto de Fulgor
• Ponto de Combustão
• Ponto de Ignição

8
Ponto de Fulgor

• É a temperatura mínima na qual um combustível
• começa a desprender vapores que , se tomarem
  contato
• direto com uma chama, queimarão. Mas a chama
• produzida não se mantém , em virtude de ser muito

• pouca a quantidade de vapor desprendida.

9
Ponto de Combustão

• É a temperatura mínima na qual o combustível
  desprende vapores, que se tiverem contato com
  uma chama externa, queimarão , até que o
  combustível acabe.

10
Ponto de Ignição

• É a temperatura mínima na qual o combustível
  desprende
• vapores que, com o simples contato com o oxigênio

• existente no ar , queima, até que se acabe o
  combustível.
• O líquidos voláteis são mais perigosos que os não
  voláteis,
• porque, na temperatura ambiente , já estão no
  ponto de
• combustão.

11
Métodos de Extinção do Fogo

• Resfriamento
• Abafamento
• Retirada do Material

12
Resfriamento

• É o método mais comum aplicado para se extinguir
  o
• fogo, e consiste na retirada do calor, ou seja ,
  no
• abaixamento da temperatura de combustível que
  está
• queimando, até que ele não desprenda gases
• combustíveis , restando apenas o combustível e o
• oxigênio que pôr si só não constituem risco de
  incêndio.

13
Abafamento

• Consiste em impedir que o Oxigênio continue
  dando vida
• ao o fogo, fazendo com que a quantidade do mesmo
  vá
• diminuindo, até ser insuficiente para a
  manutenção do
• fogo.

14
Retirada do Material

• Consiste em retirar o material que esta
  queimando, para
• um local isolado e seguro, ou retirar o material
• combustível que esta próximo ao que está
  queimando
• para impedir, nesse caso , que o fogo aumente

15
Formas de Propagação do Calor

• Irradiação
• Condução
• Convecção

16
Irradiação

• É a transmissão do calor através de raios e ondas
  que
• ocorrem em espaços vazios. Um exemplo diário
  deste
• fenômeno é o calor do sol ( fonte ) irradiado
  através do
• espaço até a terra ( corpo ). Como o caso do sol
  .,
• existem inúmeras outras fontes de irradiação que

• poderão contribuir para a propagação de fogo.

17
Condução

• É a transmissão do calor que ocorre de uma fonte
  para
• um corpo, através de um material que seja bom
• condutor de calor.
• Se pegarmos um pedaço de ferro e segurarmos numa
• das pontas com a mão, e colocarmos a outra em
• contato com uma fonte de calor ( fogo) vamos
  perceber,
• após alguns segundos , que todo o ferro estará
  quente,
• indo aquecer , consequentemente , nossa mão.
• E, se ao invés de nossa mão estivesse tendo
  contato
• com um outro combustível qual- quer, este iria
• queimar.

18
Convecção

• É a transmissão de calor através do ar e dos
  líquidos.
• Ocorre devido ao fato de que o ar quente, tanto
  como
• o líquido , podem ser aquecidos , quando em
  contato
• com o fogo , à altas temperaturas. O ar quente
  sempre
• sobe e leva consigo o calor que poderá entrar em
• contato com um combustível e propagar o fogo

19
Classes de Incêndio

• Classe A Combustível do tipo sólido que tem a
• característica de queimar na sua superfície e
• profundidade, deixando resíduos ( cinzas) após a
  sua
• queima total.
• Para se extinguir um fogo de classe A , devemos
  utilizar
• primordialmente o método de Resfriamento.

20
Classes de Incêndio

• Casse B Combustível do tipo líquido que tem a
• característica de queimar somente na superfície e
  não
• deixam qualquer resíduo após a sua queima total.
• Para extinguir um fogo de classe B , devemos
  utilizar
• primordialmente o método de Abafamento , o
• resfriamento só em forma de chuveiro ou neblina.

21
Classes de Incêndio

• Classe C Equipamentos elétricos energizados e
  são
• característicos pôr oferecerem risco de um choque

• elétrico a quem irá combater ou mesmo a
  ocorrência de
• curtos- circuitos.
• Para se extinguir um fogo de classe C devemos
  utilizar
• o método do Abafamento, porém com um agente
  extintor
• não condutor de energia elétrica.
• Quando a rede elétrica é desligada , não havendo
  mais
• energia , o incêndio tornar-se-á de classe A

22
Classes de Incêndio

• Classe D Materiais pirofóricos que com a ação
  do calor
• ocorre a liberação de oxigênio no interior do
  mesmo ,
• podemos citar como exemplo pó de alumínio, zinco,

• titanio, chumbo etc..
• Para se extinguir um fogo de classe D devemos
  utilizar
• agentes extintores especiais , geralmente a base
  de
• grafite. Mètodo de extinção utilizado
  (abafamento).

23
Classes de Incêndio

• Classe E Materiais Radioativos - apesar de
  serem
• materiais que estão enquadrados nas classes
  anteriores,
• devem receber um tratamento diferenciado em
  função dos
• riscos da radiação no local.

24
Agentes Extintores de Incêndio

• Extintores de incêndio são aparelhos de
  primeiros
• socorros, que carregam em seu interior um dos
  tipos
• de agente extintor citados , que deverá ser usado
  em
• princípios de incêndio.
• Após instalado, um extintor nunca poderá ser
• removido, a não ser quando para uso em combate ao

• fogo, recarga ou instrução, devendo em todos os
• casos, ser imediatamente substituído. Deverá
  sempre
• estar sinalizado e seu acesso desobstruí-los.

25
Tipos de Agentes Extintores

• Água
• Espuma - Mecânica ou Química
• Gás Carbônico ( CO2)
• Pó Químico Seco ( PQS )

26
Hidrantes

• São equipamentos fixos de combate a incêndio,
• instalados junto às paredes das edificações ,
• normalmente em local visível e de fácil acesso ,
  e que
• utiliza a água como agente extintor, sendo usado,

• quando o fogo não for dominado com uso de
  extintores
• no seu princípio.
• Os hidrantes podem ser com abertura somente na
• chave T neste modelo as duas saídas são abertas
• juntas, caso for usar uma saída só , deixar o
  tampão na
• outra saída outro tipo é aquele que permite
  abertura
• isolada para cada um dos registros, podendo ou
  não ter a
• chave T.

27
Partes do Hidrante

• Registro - destinado à abertura e fechamento do
  fluxo de água
• Mangueira - destinada à condução da água do
  registro ao esguicho.
• Esguicho - destinado a dar forma e direção ao
  jato de água
• Abrigo Compartimento que guarnece as demais
  partes.
• Chave Ferramenta utilizada para conectar as
  junções.
• Chave T -Destinada a abertura do registro do
  hidrante.

28
Partes do Hidrante

• MANGUEIRAS
• Para cada saída de água do hidrante é
• preciso ter a disposição no abrigo 02
  mangueiras
• com 15 metros de comprimento, portanto sendo
  duplo
• nossos hidrantes , precisam de 04 mangueiras de
  15
• metros para cada um..

29
Partes do Hidrante

• ACONDICIONAMENTO
• Após utilizar, escorrer bem a água erguendo uma
• extremidade a altura do corpo e ir escoando a
  água até
• a outra extremidade.
• Dobrar a mangueira deixando a extremidade
  superior
• com uma distância de aproximadamente 1,0 metro
  mais
• curta.
• Proceder o enrolamento iniciando pela dobra da
• mangueira de forma que ao terminar, a extremidade
  mais
• comprida segure a mais curta, este sistema é
  conhecido
• com aduchamento de mangueiras , após aduchada , a

• mangueira deverá ser guardada no abrigo.

30
Partes do Hidrante

• Registro - destinado à abertura e fechamento do
  fluxo de água
• Mangueira - destinada à condução da água do
  registro ao esguicho.
• Esguicho - destinado a dar forma e direção ao
  jato de água
• Abrigo Compartimento que guarnece as demais
  partes.
• Chave Ferramenta utilizada para conectar as
  junções.
• Chave T -Destinada a abertura do registro do
  hidrante.
