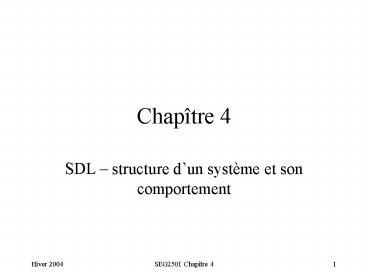

Chapître 4

• SDL structure dun système et son comportement

2
Contenu

• (1) SDL langage normalisé par lUIT
• (2) Les concepts principaux
• (3) Les composants Block et Processus
• (4) Comportement dun Processus
• Sommaire des symboles SDL

3
(1) SDL langage normalisé par lUIT

• Normalisé par lUnion Internationale des
  Télécommunications (Genève), première version
  (assez rudimentaire) en 1976, depuis de nouvelles
  versions tous les 4 ans
• Actuellement, intégration avec UML SDL étant un
  profil de la version 2 de UML (à sortir)
• But du langage Permettre la description précise
  des propriétés fonctionnelles
• dun système à construire
• dun système tel quil est construit

4
Portée du langage

• Peut être utilisé dans différentes phases du
  processus de développement
• Peut être utilisé à différents niveaux
  dabstraction, en commençant par une vue orientée
  usager, et en allant vers des descriptions plus
  concrètes dépendant des décisions de conception
• Nest pas suggéré comme langage dimplantation,
  mais permet la génération automatique de code
  dimplantation
• SDL, cest un langage, et non pas une méthodologie

5
(2) Les concepts principaux

• Comportement
• Un système décrit en SDL modélise le comportement
  par des processus concurrents, appelés Processus
• Les dépendences comportementales entre les
  différentes composantes dun système SDL sont
  modélisées par léchange de messages, appelés
  Signaux
• Le comportement dun Processus est modélisé comme
  un automate détats finis avec entrées et sorties
  (automate de type Mealy, aussi appellé Finite
  State Machine (FSM) en anglais, voir livre de
  Haugen, section 2.5.5) avec une file dentrée de
  messages et étendu avec des variables détats et
  de messages avec paramètres

6
(2) Les concepts principaux (suite)

• Structure
• La structure dun système est décrite comme une
  hiérarchie dagrégation de composantes
• SDL distingue entre deux types de composantes
• Un Block est une composante qui est décrite comme
  une composition de un ou plusieurs
  sous-composantes des liens pour léchange de
  message (entre sous-composantes et avec
  lenvironnement de la composante) sont indiqués.
  Le système au complet est décrit comme un Block.
• Un Processus est une composante pour laquelle le
  comportement dynamique est défini explicitement
  (en forme dautomate). Les liens associés à un
  Processus sont appelés Signalroute, les autres
  (entre Blocks) sont appelés Channel.
• En SDL, on peut définir un Block ou Processus
  individuel (instance unique) ou des types de
  Block ou Processus, cest-à-dire des  classes .
  Des instances des Processus définis comme types
  peuvent être créées dynamiquement lors de
  lexécution dun système SDL les instances
  uniques sont créées lors de linitialisation du
  système SDL.

7
Modèle dun Processus SDL
File dentrée de messages (Signal) et automate
étendu (EFSM)
8
(3) Les composantes Block et Processus

• Définition des signaux
• Définitions du système et de ses composantes
  (Blocks)
• Définition des Processus définissant le
  comportement dun Block
• Note un bloc contient ou dautres blocs ou des
  processus, mais jamais les deux.

9
Définition de signaux

• Il est nécessaire de déclarer chaque signal pour
  quil soit visible pour les blocs et processus
  qui les utilisent.
• La chose montrée dans la figure 4.8 ci-haut est
  appelée un symbole texte en SDL. Un diagramme SDL
  de Block ou Processus peut contenir plusieurs
  symboles de texte.
• Des commentaires peuvent être donnés en /
  /dans un symbole texte ou en forme dun symbole
  de commentaire graphique
• Une SIGNALLIST est une liste de signaux.

10
Exemple de définition de système

• Le système est défini en forme de Block

11
Explications
Ceci représente une instance de Block unique
nommée CentralUnit et en même temps une référence
à sa définition donnée dans un document
séparé Ceci représente un canal (Channel)
nommé C sur lequel les messages de type Code vont
vers la droite, et les messages contenus dans la
liste de signaux validity vont vers la gauche

12
Explications (ii)

• Ceci représente un ensemble de 100 instances de
  blocs de type LocalStation. e et C sont des
  portes (Gate en anglais) qui représentent une
  terminaison de canal.
• Ceci représente une référence à la définition du
  type de bloc LocalStation . Cette référence
  définit la portée de la définition de type

13
Esquisse dune LocalStation
14
Définition du type de bloc LocalStation
15
Correspondance entre description informelle et
description en SDL
16
Esquisse dun Panel
17
Définition dune instance de bloc Panel
18
Explications
Ceci représente une instance de processus, nommé
PanelControl Ceci représente une SignalRoute
(lien) entre processus, nommé K sur laquelle des
signaux nommés Digit passent vers la gauche.
19
Définition du bloc LSControl(il contient
seulement un processus, aussi nommé LSControl)
20
Vue densemble de la structure du système de
contrôle daccès
21
(4) Comportement dun Processus

• The SDL way of describing an extended finite
  state machine (E-FSM)
• Un processus en SDL est un objet acteur exécutant
  des actions (faisant partie de sa définition) qui
  dépendent des messages (signaux) qui se trouvent
  dans sa file dentrée, et des valeurs des
  variables locales.

22
Exemple dun FSMNotation La transition de S1 à
S2 est exécutée quand le message A est en tête de
la file dentrée, et une sortie C sera créée par
la transition (et lentrée A est consommée)
23
Définition dun processus SDL équivalent au FSM
ci-haut
24
Forme dun diagramme de processus SDL

• En général, chaque transition a la forme
  suivante
• Dans un état, normalement plusieurs transitions
  sont définies pour différents messages dentrée.
  Le processus attend dans létat actuel jusquà ce
  quune entrée se présente dans la file dentrée.
  Le traitement des messages dans la file est FIFO,
  sauf pour les signaux sauvés (SAVE)

25
Définition du processus LSControl (partie 1)
26
Définition du processus LSControl (partie 2)
27
Notes

• Lannotation TO et FROM dans les diagrammes
  ci-hauts sont des commentaires. Les définitions
  des canaux et routes de signaux définissent déjà
  la transmission des messages. Voir ci-dessous
  pour la définition formelle de la transmission
  des messages en général.
• Le caractère dans un symbole dentrée
  représente tous les signaux qui ne sont pas
  explicitement mentionnés pour létat en question.
• Le caractère dans un symbole détat suivant
  veut dire que létat suivant est létat doù la
  transition est partie.

28
Différentes options pour définir la destination
des sorties
29
Un canal peut être détaillé
30
Sommaire des symboles SDL
31
Sommaire des symboles SDL (II)
