Title: File Sharing

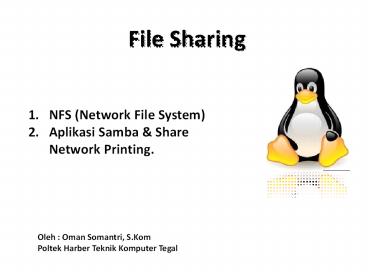

1
File Sharing
  1. NFS (Network File System)
  2. Aplikasi Samba Share Network Printing.

Oleh Oman Somantri, S.Kom Poltek Harber Teknik
Komputer Tegal
2
NFS (Network File System)
  • NFS merupakan protokol sistem file jaringan yang
    awalnya dikembangkan oleh Sun Microsystem ditahun
    1984.
  • NFS memungkinkan komputer dijaringan dapat
    mengakses hard disk dikomputer lainnya seolah di
    hard disk komputer sendiri.
  • NFS juga memungkinkan seseorang untuk melakukan
    modifikasi pada direktori atau hard disk yang
    di-mount seperti menghapus file, membaca dokumen
    pribadi yang terdapat pada direktori dan lain
    sebagainya.
  • NFS dikembangkan berbasis pada sistem Open
    Network Computing Remote Procedure Call (ONC
    RPC).

3
Gbr. Konsep Sharing File
4
Implementasi Standar NFS
  1. Server akan mengimplementasikan daemon NFS
    (dijalankan nfsd secara default). NFS akan
    berjalan dan memungkinkan data yang di-share
    tersedia dan bisa diakses oleh client.
  2. Administrator server berhak menentukan
    bagian-bagian yang di share.
  3. Administrator security di server memungkinkan
    hanya client yang valid yang dapat mengakses file
    NFS yang di share.
  4. Request dari client harus ada untuk mengeksport
    data, biasanya menggunakan mount.
  5. Jikan semua berjalan lancar, user dari client
    bisa melihat dan berinteraksi dengan file
    dijaringan seolah olah berinteraksi dengan file
    komputernya sendiri.

5
  • Selain NFS, ada pula sistem lain yang menyediakan
    fungsi mirip NFS, antara lain Samba, Andrew file
    system (IBM), Coda File System yang dikembangkan
    oleh kalangan Universitas.
  • Keuntungan NFS dibandingkan dengan sistem lainnya
    adalah teknologi ini sudah matang dan tersedia di
    banyak platform sistem operasi seperti Linux,
    BSD, FreeBSD,NetBSD, Unix Family, dan Sun Family
    (Solaris, SunOS).
  • Untuk membuat sebuah server NFS, sebelumnya harus
    menginstal terlebih dahulu paket nfs server
    dengan nama paket nfs-kernel-server. Cara
    installasinya dapat menggunakan synaptic melalui
    System ? Administration ? Synaptic Package
    Manager .

6
Installasi dan Konfigurasi NFS
  • Paket yang akan kita install adalah nfs-common
    dan nfs-kernel-server. Paket nfs-common berfungsi
    sebagai client yang akan me-mount filesystem yang
    ada di network, sedangkan paket
    nfs-kernel-server berperan sebagai server yang
    menyediakan servis untuk melayani mounting
    directori di bagian server.
  • Perintah untuk menginstall NFS adalah
  • sudo apt-get install nfs-kernel-server
  • Setelah terinstall, bukalah file /ect/exports,
    kemudian tentukanlah folder folder yang akan di
    sharing
  • /home/oman/ 192.168.1.20 (rw, sync)
  • Keterangan
  • /home/oman folder yang di share
  • 192.168.1.20 nomor IP client yang punya hak
    akses
  • rw artinya read write

7
  • Setelah terkonfigurasi, kemudian Restart NFS
    server dengan mengetikan perintah
  • etc/init.d/nfs-kernel-server restart
  • Setelah di restart kemudian dari sisi client kita
    menginstall program untuk bisa mengakses NFS
    server
  • sudo apt-get install portmap nfs-common
  • PERINTAH MOUNT
  • Setelah itu, mounting (kaitkan) folder yang di
    share ke tempat lokal komputer kita, misalnya
  • mount 192.168.1.20/home/oman/
    home/poltek/Desktop/nfs

8
Gbr. Konsep mount
9
Samba File Server
  • Samba merupakan aplikasi yang menyediakan
    resource sharing (file sharing, printer sharing)
    antar sistem operasi.
  • Merupakan sebuah alat (tools) yang berguna untuk
    membagi (sharing) file dan printer dengan
    komputer yang menggunakan sistem operasi windows.
    Samba menggunakan protokol network SMB ( Server
    Message Blok) yang merupakan inti dari jaringan
    di Windows.
  • Fungsi SMB dalam Windows adalah sebagai protokol
    yang digunakan untuk membagi data (sharing file),
    baik dari perangkat CD-ROM, harddisk, maupun
    perangkat output seperti printer dan plotter
    untuk dapat digunakan bersama-sama

10
Fungsi Umum SMB
  • Penghubung mesin Unix (termasuk Linux) dengan
    mesin DOS/Windows.
  • Menempatkan mesin Unix (Linux) sebagai Primary
    Domain Controller sebagaimana yang dilakukan
    Windows NT / Windows 2000 Server.
  • Berbagi file dan printer pada semua komputer yang
    terhubung ke jaringan.
  • Memberikan autentikasi kepada tiap client yang
    login kedalam 1 domain pada 1 jaringan.

11
4 jenis pesan (message) SMB
  • Session Control Message, digunakan untuk membuka
    atau menutup sebuah koneksi antara SMB Client
    (redirector) dengan SMB Server (server).
  • File Message, digunakan oleh redirector untuk
    memperoleh akses terhadap berkas yang berada di
    dalam server .
  • Printer Message, digunakan oleh redirector untuk
    mengirimkan data ke sebuah antrian alat pencetak
    (print queue) yang terdapat dalam server.
  • Message, mengizinkan aplikasi untuk saling
    bertukar pesan dengan komputer lainnya .

12
Paket Suite Samba
  • Smbd, merupakan daemon yang yang memebrikan
    layanan berbagi file dan printer dalam sebuah
    jaringan yang menggunakan protokol SMB. Smbd
    bertanggungjawab terhadap seluruh aktifitas
    antara Samba server dan client dalam jaringan,
    termasuk otentikasi dan otorisasi.
  • Smbclient, klient dengan tampilan mirip ftp unuk
    mengakses smb resource share (mengakses share
    files).
  • Smbpasswd, program yang memungkinan administrator
    mengatur pasword yag terenkripsi yang
    dipergunakan samba server.
  • Smbstatus, program yang memonitor status terakhir
    dari share resource yang diberikan oleh samba
    server.
  • Swat (Samba Administration Tool), program bantu
    yang memberikan interface model web untuk
    mengadministrasi protokol samba

13
Installasi dan Konfigurasi Samba
  • Install package samba dengan perintah
  • sudo apt-get install samba
  • Setelah terinstal, selanjutnya adalah melakukan
    konfigurasi pada file smb.conf yang berada di
    folder /etc/samba/smb.conf dengan perintah.
  • sudo gedit /etc/samba/smb.conf
  • Tambahkan konfigurasi misal
  • music
  • path /home/ubuntu/Music
  • comment Aku sharing ya
  • available yes
  • browsable yes
  • Public yes
  • Writable yes
  • Setelah itu di save kemudian restart .
  • /etc/init.d/samba restart

14
Pengujian Pada Windows yang telah terhubung
dengan Samba Server.
  • Buka menu Run lalu ketikkan IP address dari
    Server Samba, diawali dengan 2 tanda backslash
    (\\) seperti contoh berikut

2. Tekan tombol OK atau tekan Enter , Setelah
itu akan muncul sebuah direktori yang berisi
sub-direktori, seperti contoh
15
AUTENTIKASI PADA SAMBA
  • Penggunaan autentikasi (sistem keamanan) pada
    Samba dilakukan untuk memberi keamanan dalam
    sharing file / folder, yaitu penggunaan username
    dan password yang ditujukan pada user atau client
    yang ingin mengakses direktori yang di share oleh
    Samba Server.
  • Fungsi kita dapat meminimalisir jumlah client
    yang diperbolehkan untuk mengakses direktori yang
    di share karena hanya client yang mengetahui
    username dan password-nya sajalah yang dapat
    mengakses.

16
Autentikasi sharing file dalam Samba
  • Buat sebuah user account pada sistem Linux yang
    digunakan sebagai Samba Server dengan menggunakan
    perintah useradd.
  • Setelah user dibuat, buat juga sebuah password
    autentikasi Samba untuk user account tersebut
    dengan menggunakan perintah smbpasswd -a
    username seperti berikut

17
  • Buka file /etc/samba/samba.conf lalu tambahkan
    script konfigurasi valid users. Dalam hal ini
    saya mengatur bahwa folder write-able hanya dapat
    di akses oleh user riganizya
  • Setelah itu lakukan restarting pada service Samba
    dengan menggunakan perintah invoke-rc.d smbd
    restart atau /etc/init.d/samba restart

18
  • Setelah konfigurasi autentikasi pada pengaksesan
    Samba Server telah selesai. Lakukan pengujian
    pada sistem operasi Windows dengan
    langkah-langkah yang hampir sama dengan langkah
    pengujian yang pertama

19
Samba PDC (Primary Domain Controller)
  • PDC (Primary Domain Controller) yaitu setiap User
    (User System Linux yang terdaftar sebagai user
    Samba Server) akan memiliki folder atau direktory
    masing masing di samba server.
  • Setiap user dapat Log on ke domain melalui
    komputer windows mana saja yang penting dalam
    satu jaringan.
  • Untuk menjadikan samba sebagai PDC, maka kita
    harus menginstall Winbind sebagai pelengkap dari
    installasi samba.
  • Untuk menginstall Winbind dapat dengan perintah
    sudo apt-get install winbind, setelah itu
    konfigurasinya dapat dilakukan dengan memakai
    perintah gedit /etc/samba/smb.conf

20
TERIMA KASIH
