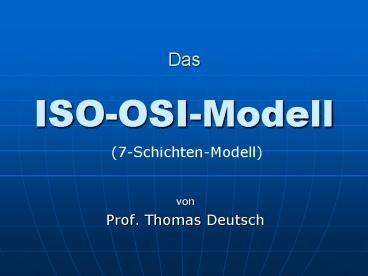

Title: Das ISO-OSI-Modell


1
DasISO-OSI-Modell
(7-Schichten-Modell)
  • von
  • Prof. Thomas Deutsch

2
Referenzmodell für die Kommunikation offener
Systeme DIN ISO 7498
International Standardisation Organisation
Open Systems Interconnection
3
Anwendungsschicht
Application-Layer
Darstellungsschicht
Presentation-Layer
Kommunikationsschicht
Session-Layer
Transportschicht
Transport-Layer
Netzwerkschicht
Network-Layer
Sicherungsschicht
Data-Link-Layer
Bitübertragungsschicht
Physical-Layer
4
(No Transcript)
5
(No Transcript)
6
1. Bitübertragungsschicht
  • definiert die physikalische Verbindung
  • mechanisch Kabel, Stecker etc.
  • elektrisch NIC (z.B. Ethernet)
  • funktional Pinbelegung
  • verfahrenstechnisch simplex, duplex

7
2. Sicherungsschicht
  • Korrektheit / Kontrolle der physischen
    Datenübertragung
  • Frames (Rahmen)
  • Fehlererkennung (Prüfsummen)
  • Fehlerkorrektur
  • MAC / LLC

8
3. Vermittlungsschicht
  • Wegesteuerung (Routing)
  • statisches / dynamisches Routen
  • Bereitstellung logischer Kanäle
  • Flusskontrolle (Überlastung?)

9
4. Transportschicht
  • reine Transportfunktion
  • Fragmentierung / Defragmentierung der
    Datenpakete.
  • Fehlerbehandlung
  • Schnittstelle zwischen den anwendungsorientierten
    und den transportorientierten Schichten.

10
5. Sitzungsschicht
  • Verwaltet Verbindungen zwischen den Anwendungen
  • Synchronisation
  • Dienste FTP, WWW, POP3, SMTP

11
6. Darstellungsschicht
  • Formatierung bzw. Sicherstellung der Standards
  • Syntax
  • Standardcodierungen
  • MIME (z.B. html, ASCII ...)

12
7. Anwendungsschicht
  • Schnittstelle zu den Anwendungen
  • Anwendungen FTP-Client, Email-Programm,
    Internet-Browser
  • Bereitstellung von anwendungs-spezifischen
    Protokollen
  • Unterteilung in Sub-Layer

13
In der Realität wird das ISO-OSI nicht konkret
angewandt. Allerdings leitet sich das DOD-Modell
(TCP/IP) von diesem ab
14
Vielen Dankfür Ihre Aufmerksamkeit!
