Presentazione di PowerPoint

1

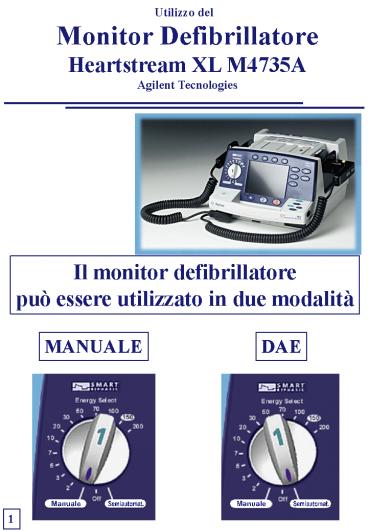

Il monitor defibrillatore può essere utilizzato
in due modalità
MANUALE
DAE
Manuale
Semiautomat.
Manuale
Semiautomat.
1
2
Monitor Defibrillatore Heartstream XL
M4735A Agilent Tecnologies
MODALITA SEMIAUTOMATICO
REQUISITI Pz. Incosciente Assenza di
polso Assenza di attività respiratoria
2
3
Monitor Defibrillatore Heartstream XL
M4735A Agilent Tecnologies
Applicare le piastre adesive agendo sul
connettore verde
Girare la manopola sulla modalità semiautomatico
3
4
Monitor Defibrillatore Heartstream XL
M4735A Agilent Tecnologies
Il DAE monitorizza il ritmo
Premere il tasto 2 posto sotto alla scritta
ANALISI
Apparirà una schermata come questa a fianco
4
5
Monitor Defibrillatore Heartstream XL
M4735A Agilent Tecnologies
Quando apparirà la scritta SCARICA premere il
tasto
5
6
Monitor Defibrillatore Heartstream XL
M4735A Agilent Tecnologies
Per rianalizzare il ritmo premere di nuovo il
tasto
Riapparirà la schermata dellanalisi del ritmo
6
7
Monitor Defibrillatore Heartstream XL
M4735A Agilent Tecnologies
MODALITA MANUALE
In modalità manuale il defibrillatore si può
utilizzare con le piastre adesive o con quelle
nere poste ai lati del defibrillatore In tutti e
due i modi si deve agire sul connettore verde
7
8
Monitor Defibrillatore Heartstream XL
M4735A Agilent Tecnologies
Con entrambe le tipologie di piastre si agirà nel
modo seguente
Girare la manopola sulla modalità manuale
Applicare le piastre su sterno e apice del cuore
8
9
Monitor Defibrillatore Heartstream XL
M4735A Agilent Tecnologies
Selezionare lenergia da erogare con la manopola
9
10
Monitor Defibrillatore Heartstream XL
M4735A Agilent Tecnologies
Per caricare energia premere il tasto sul monitor
oppure il tasto giallo, sempre contrassegnato dal
numero 2 sulla piastra apicale
10
11
Monitor Defibrillatore Heartstream XL
M4735A Agilent Tecnologies
Per erogare energia premere il tasto sul monitor
oppure i tasti arancioni, sempre contrassegnati
dai numeri 3 sulle piastre
11
12
Monitor Defibrillatore Heartstream XL
M4735A Agilent Tecnologies
FUNZIONE PACER ESTERNO
12
13
Monitor Defibrillatore Heartstream XL
M4735A Agilent Tecnologies
ACCENDERE IL DEFIBRILLATORE IN MODALITA MANUALE
PREMERE IL PULSANTE PACER
13
14
Monitor Defibrillatore Heartstream XL
M4735A Agilent Tecnologies
APPLICARE IL CAVO APPOSITO
PREMERE IL PULSANTE MODO per decidere se
utilizzare il defibrillatore in modalità A
RICHIESTA o FISSO
14
15
Monitor Defibrillatore Heartstream XL
M4735A Agilent Tecnologies
IMPOSTARE FREQUENZA E CORRENTE CON I TASTI
APPOSITI
PREMERE IL PULSANTE AVVIO
15
16
Monitor Defibrillatore Heartstream XL
M4735A Agilent Tecnologies
CARDIOVERSIONE SINCRONIZZATA
Girare la manopola sulla modalità manuale
Premere il tasto corrispondente a SINCR
16
17
Monitor Defibrillatore Heartstream XL
M4735A Agilent Tecnologies
Applicare le piastre adesive agendo sul
connettore verde
Girare la manopola sulla modalità semiautomatico
17
18
Monitor Defibrillatore Heartstream XL
M4735A Agilent Tecnologies
Regolare lampiezza dellECG utilizzando
lapposito tasto
Controllare se compaiono indicatori QRS
18
19
Monitor Defibrillatore Heartstream XL
M4735A Agilent Tecnologies
Selezionare lenergia da erogare con la manopola
19
20
Monitor Defibrillatore Heartstream XL
M4735A Agilent Tecnologies
Dopo il segnale acustico
Per erogare energia premere il tasto sul
monitor oppure i tasti arancioni, sempre
contrassegnati dai numeri 3 sulle
piastre
20
21
Monitor Defibrillatore Heartstream XL
M4735A Agilent Tecnologies
Dopo il segnale acustico
Per erogare energia premere il tasto sul monitor
oppure i tasti arancioni, sempre contrassegnati
dai numeri 3 sulle piastre
21
