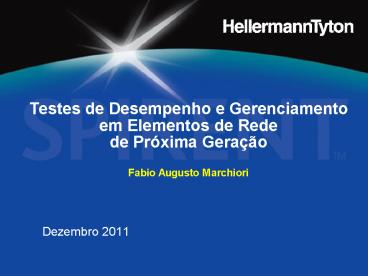

Testes de Desempenho e Gerenciamento em Elementos de Rede de Pr

1
Testes de Desempenho e Gerenciamento em Elementos
de Redede Próxima GeraçãoFabio Augusto
Marchiori

• Dezembro 2011

2
Agenda

• Novas Tecnologias
• Testes diversos na camada OSI
• HellermannTyton e seu portfólio de produtos
• Gerenciamento
• Software de Inventário iD

3
Novas Tecnologias

• FTTH
• Metho Ethernet
• Redes GPON
• ADSL2, VDSL2.
• Triple Play
• LTE/4G
• 3G
• IMS
• WiMax
• Redes MPLS
• VoIP
• IPv6
• IPTV
• 10 GE, 40GE e 100GE
• Cloud computing

4
Modelo OSI e Modelo TCP/IP
Aplicação
Aplicação
Apresentação
Teste
Sessão
Transporte
TCP
Rede
IP
Gerenciamento
Enlace
Intra-Rede
Física
Física
Modelo OSI
Modelo TCP/IP
5
Porque Testar???

• Verificar a Funcionalidade
• Verificar o Comportamento
• Verificar o Desempenho
• Verificar a Interconectividade.
• Verificar a Interoperabilidade
• Verificar a Conformidade com os Descritivos
  Técnicos

6
Vantagens de Teste

• Melhor Dimensionamento da Rede
• Controle Total da Rede
• Consertos de Bugs inerente aos equipamentos
• Custos/Benefícios (Retorno de Investimento)
• Evitar Surpresas

7
Camada Física

• Principais medidas
• Testar níveis elétricos/ópticos das interfaces.
• Testar jitter
• Testar potência elétrica/óptica
• Testar tempo e largura do pulso

Diagrama de olho
8
Camada Física

• Principais medidas
• Testar BER (Bit Error Rate)
• Certificar cabeamento estruturado
• Verificar se o cabeamento se encontra dentro das
  norma (EIA-TIA 569 / ABNT 14656)
• Dispersão Cromática e Polarização Modal em fibras
  ópticas
• Entre outras

9
Camada Física

• Entre os elementos a serem testados nesta camada
  encontram-se
• HUBs
• Cabos Ópticos
• Cabos Elétricos
• Equipamentos de camada 1 em geral (PDH, SDH,
  Rádios)

10
Camada de Enlace / Rede

• Principais medidas
• Testar Taxa de Transferência em PPS (Throughput)

• Testar Variação da Taxa de Transferência em PPS
• Testar Retardo na transmissão em mS (Buffer
  internos)
• Testar Variação do Retardo em mS
• Testar Taxa de Perda de Pacotes

11
Camada de Enlace / Rede

• Testar Taxa de Pacotes Errados
• Testar Taxa de Pacotes Fora-de-Sequência
• Testar Taxa de Encapsulamento Errado
• Testar Taxa de Pacotes Duplicados
• Testar Priorização de Tráfego por CoS, IP , Porta
  e Serviço

12
Camada de Enlace / Rede

• Velocidade de Aprendizado de Endereços
• Tamanho Máximo da Tabela de Roteamento
• Verificação da Convergência
• Velocidade de Convergência
• Precisão da escolha da melhor rota

13
Camada de Enlace / Rede

• Tempo de Convergência com Flapping
• Agregação de Endereços
• Tamanho da Tabela ARP (Ethernet)
• Máximo número de conexões PPPoE
• Desempenho com L2TP
• Combinação das Medições Mencionadas

14
Camada Enlace / Rede

• Entre os elementos a serem testados nesta camada
  encontram-se
• Bridges
• Switches
• Roteadores
• Equipamentos SDH com interfaces Ethernet (Metro
  Ethernet)
• VoIP (Gateways, PABX IP, ATA)

15
Camada de Transporte / Aplicação

• Principais medidas
• Máxima vazão que os equipamentos Firewall
  suportam. (Conhecido também como Throughput)
• A latência (atraso) média que o equipamento
  fornece.
• Número máximo de conexões TCP ou HTTP que o
  equipamento suporta.
• Taxa máxima de conexões TCP ou HTTP que o
  equipamento suporta.
• Testar Balanceamento de cargas entre Servidores
• Gerenciamento de dispositivos/Redes e
  Infraestrutura para manutenções preditivas

16
Camada Transporte / Aplicação

• Entre os elementos a serem testados nesta camada
  encontram-se
• Firewalls
• Servidores
• IDS/IPS
• Gerenciamento
• de infraestrutura de Rede

17
HellermannTyton Brasil Telecom WAN

• Cable Ties

• Heat Shrinkable
• Tubing

• Flexible Conduits
• and Fittings

• Specialist
• Tools

• Printers, Labels
• and Software

• Telecom LAN
• and WAN

18
HellermannTyton

• SONET/SDH, PDH, Fibre Channel, PMD and OSA
  Analyzer
• OTDR, PowerMeter

• FTTX and Optical PowerMeter, E1 Tester

• Handheld testers and equipments of GigE/xDSL
  triple play testing,

• Traffic Generator and Router/Apliance emulator

• Infra structure and inventory software

• xDSL Wireline Simulator and xDSL Noise generator

19
(No Transcript)
20
NIC Product Line

• NIC Chassis
• NIC PDH (E1 a E4)
• NIC 155M (STM1)
• NIC 622M (DS0 to OC-12/STM-4)
• NIC 2.5G (DS0 to OC-48/STM-16)
• NIC 10G (OC-48/STM-16 to OC-192/STM-64)
• NIC GigE (10M/100M/1G/10G Ethernet)
• NIC 40 GE and 100GE

21
(No Transcript)
22
Product
22
23
IxLoad Click
here

• IxLoad can be used to emulate clients,
  subscribers and servers to test devices or
  networks (E.g. Firewall, SLB, DPI systems)
• IxLoad can be used to emulate clients or
  subscribers to assess the performance of servers
  (E.g. Web, Mail, Video Server)

24
IxVeriwave
Click here
25
Anacise
26
Versatility

• PIM (Platform Interface Module)
• Easy Field Swappable
• Tailored Operation Mode

• ADSL Triple Play PIM
• xDSL Triple Play PIM
• GigE Triple Play PIM

27
Grandway
28
Portifolio
29
Portifolio
Laser Source
Powermeter
PON Tester
E1 Tester
Datacom Tester
30
Criamos um mundo real no laboratório
SDH Fibre Channel
Equipamentos de Rede e Dispositivos sob Teste
NIC
Equipamentos e Dispositivos sob Teste
Sparnex
xDSL
Voice
IP
IxVeriwave
Catapult
IXIA
10M to 100GbE
Ixia
IXIA TestConductor
31
Sistemas de Gerenciamento da HellermannTyton

• Gerenciamento de Rede (HT NMS)
• Disponibilidade de Serviço
• Qualidade de Serviço
• Desempenho de Serviço
• CDR VoIP (Call Detail Record)
• Tarifação
• Estatísticas de Uso
• Gerenciamento de Infra estrutura (iD)
• Inventário completo (Componentes e recursos)
• Rápida Localização dos componentes
• Hardware, Software e Serviços
• Não requer troca da infra existente

32
Solução Inteligente para Gerenciamento de
infra-Estrutura
33
Necessidades para gerenciamento de
Infra-Estrutura

• Localizar ativos, relacionar infra-estrutura e
  Mudanças em Data Center ou Empresa
• Frequentes mudanças de infra-estrutura que
  ocorrem no dia a dia
  Mudanças ocorrem mais rápidos que os registros
• Tempo custa Dinheiro!!!!

34
Necessidades para gerenciamento de
Infra-Estrutura
Porque o Acho que é esse não funciona mais!!!!
35
Necessidades para gerenciamento de
Infra-Estrutura
Porque gravação em Papel e Excel não ficam
totalmente atualizados
36
O que um software de gerenciamento de
infra-estrutura deve fornecer?
Solução Inteligente para Gerenciamento de
infra-Estrutura
37
Sistema de Gerenciamento de Infra-Estrutura deve
prover

• Acesso a Informação
• A qualquer hora e lugar !

• Suporte a toda Infra-Estrutura de TI

- Data Center
- Áreas de Trabalho
- Outras Áreas
38
O que é o sistema iD?
Solução Inteligente para Gerenciamento de
infra-Estrutura
39
O que é iD?

• Portátil. A combinação de componentes portáteis
  e Servidor fazem o gerenciamento de Ativos e de
  Conectividade rápidos, confiáveis e simples
• Ferramenta poderosa para gerenciamento de toda
  infra-estrutura de rede
• Totalmente customizado a sua necessidade
• Ferramenta para Auditoria de ativos,
  planejamento e relatórios

40
Componentes do iD
41
Servidor iD e Desktop
O Servidor e o Cliente desse sistema são usados
para
Relatórios
Configuração
Inserção de desenhos da planta baixa (CAD)
Ordens de serviço
CONTROLE DA GERÊNCIA E INFRA-ESTRUTURA Utiliza
o SQL Server da Microsoft
42
iD Handheld
Pode ser qualquer Symbol Scanner ou qualquer
Pocket PC que utilize o Microsoft Windows Mobile
43
Código de Barras
O uso do código de barras permite ao iD uma maior
rapidez em mudanças e gravações com uma simples
leitura
44
Gerenciamento Fim a Fim
DE TODA INFRA-ESTRUTURA!!!!!
Dos PABX, Servidores para os switches,
patchpanels e dispositivos
45
Interface Usuário
Através da visualização em árvore é possível
verificar conexões e espaços
A visualização do ID é familiar a interface do MS
Windows
46
Interface Usuário
Considerando a sala do Diretor como exemplo...
É possivel discriminar os ativos e os pontos de
conectividade
47
iD
Imagem ilustrativa da Sala do Diretor
48
iD Software
Representação da Sala do Diretor pelo iD
49
iD
Conexão do PC 17 do Grupo de Desenvolvimento
50
Planta Baixa
A visualização da planta baixa mostra exatamente
os componentes existentes
51
iD Handheld
Mesmo software do iD no Servidor
52
Planta Baixa
Planta baixa idêntica ao software iD no servidor
53
Outras características do iD
Alertas
Criação de novos componentes
Relatórios Customizados
Gerenciamento de softwares
54
Filosofia do iD

• Praticidade
• Portabilidade
• Utilidade
• Acaba com a filisofia do Achismo

55
b
Obrigado !!! Fabio Augusto Marchiori
