Title: Diapositive 1


1

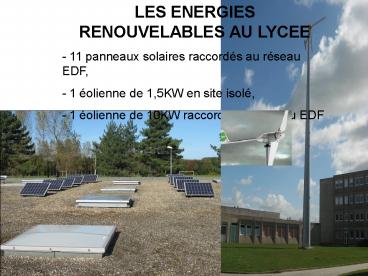

  • LES ENERGIES RENOUVELABLES AU LYCEE
  • 11 panneaux solaires raccordés au réseau EDF,
  • 1 éolienne de 1,5KW en site isolé,
  • 1 éolienne de 10KW raccordée au réseau EDF

2
INSTALLATION PHOTOVOLTAÏQUE DU LYCEE
3
PANNEAUX SOLAIRES  Puissance installée  1815
W 11 modules solaires 165 Wp - 24 V DC de Marque
Photowatt. Technologie  Silicium Poly
cristallin. Raccordements  Montage en série des
11 modules
11 PANNEAUX SOLAIRES  165W 24V de marque
PHOTOWATT Puissance installée 1815
W Technologie  Silicium Polycristallin.
4
Implantation des panneaux dans le lycée
11 panneaux sur le bâtiment du GRETA
Entrée principale
5
Équipements  Onduleur ?  transformation des
signaux électriques des panneaux pour le
raccordement Au réseau EDF
Coffret électrique ?  protection des
installations
Coffret de transmission ? production accessible
par internet
6
Production de linstallation accessible à
ladresse
? http//visio-0760035a01.ac-rouen.fr./
7
Production de linstallation en 2009 1733 KWh
Remarque la consommation annuelle
délectricité dun ménage moyen (hors chauffage,
eau chaude et cuisson) est denviron 3 000
kWh.En chassant le gaspillage, elle peut
atteindre environ 2300 kWh.
8
INSTALLATION EOLIENNE DU LYCEE
9
Implantation des 2 éoliennes dans le lycée
Eolienne bipale de 1,5KW Mât de 8m
Eolienne tripale de 10KW Mât de 24m
Entrée principale
10
EOLIENNE 10KW ENERGIE ELECTRIQUE PRODUITE
RENVOYEE SUR LE RESEAU EDF
  • CARACTERISTIQUES
  • - mât de 24m
  • Puissance 10KW
  • Diamètre 7m
  • Vitesse de vent de démarrage 13km/h
  • Production nominale vent de 50km/h
  • Régulation mécanique en cas de vent fort

11
EOLIENNE 1,5KW ENERGIE ELECTRIQUE PRODUITE
STOCKEE DANS DES BATTERIES
12
EOLIENNE 1,5KW INSTRUMENTS DE MESURE
Anémomètre vitesse du vent Girouette
direction du vent
Anémomètre
Girouette
13
  • LES ENERGIES RENOUVELABLES AU LYCEE
  • sont étudiées dans le cadre
  • du baccalauréat STI GE (futur STI2D)
  • de la Licence Professionnelle S.E.R.A en
    partenariat avec lUniversité du HAVRE
