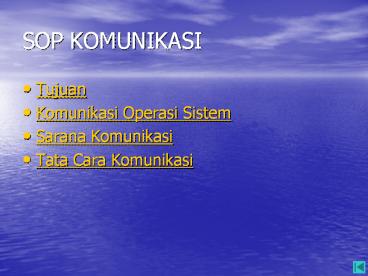

SOP KOMUNIKASI

• Tujuan
• Komunikasi Operasi Sistem
• Sarana Komunikasi
• Tata Cara Komunikasi

2
Tujuan

• Agar tatacara berkomunikasi dari setiap unsur
  personil yang terkait didalam operasi sistem
  tenaga listrik menggunakan buku pedoman yang sama
  yaitu Buku Pedoman Komunikasi Operasi Sistem
  Tenaga Listrik.

3
Komunikasi Operasi Sistem

• Batas Wewenang Operasi
• Pelaksana Operasi dan Perpiketan
• Struktur
• Tugas Pokok dan Wewenang
• Tatatertib
• Serah Terima Dinas
• Pertukaran Dinas Piket
• Ruang Kerja
• Pengaturan Jadwal
• Koordinasi Pelaksanaan Operasi
• UBOS dengan Pembangkit
• UBOS dengan GITET
• Region dengan Pembangkit
• Region dengan Gardu Induk
• Region dengan UPT
• UBOS dengan Region
• Region dengan Distribusi
• Antar Region
• Koordinasi Internal

4
Batas Wewenang Pengendalian Operasi
5
Pelaksana Operasi dan Perpiketan

• Struktur
• Tugas Pokok dan Wewenang
• Tatatertib
• Serah Terima Dinas
• Pertukaran Dinas Piket
• Ruang Kerja
• Pengaturan Jadwal

6
Struktur Piket di Region (Contoh)
Piket Pimpinan
Piket Penyelia Operasi
Piket Penyelia Gangguan Instalasi
Pengendali Operasi Sistem Region
Piket UPT
Operator Gardu Induk
7
Tugas Pokok dan Wewenang

• Tugas pokok dan wewenang perpiketan dilingkungan
  PT PLN (Persero) Penyaluran dan Pusat Pengatur
  Beban Jawa Bali ditetapkan dengan surat Keputusan
  General Manager No.016.K/021/GM.P3B /2003 tanggal
  28 April 2003.

8
Tatatertib

• Tata tertib pelaksanaan operasi dan perpiketan
  meliputi ruang, alat, waktu dan personal. Agar
  didalam pelaksanaan piket berjalan dengan baik
  maka diperlukan tata tertib perpiketan, yaitu
• Serah Terima Dinas
• Pertukaran Dinas Piket
• Ruang Kerja

9
Serah Terima Dinas

• Petugas diwajibkan menyampaikan informasi kondisi
  sistem dan peralatan selama jam dinasnya kepada
  petugas penggantinya.
• Penyampaian informasi tersebut dilakukan secara
  lisan dan tertulis (dengan mengisi buku mutasi).

10
Pertukaran Dinas Piket

• Pertukaran dinas piket dapat dilakukan jika
  petugas yang seharusnya piket sesuai jadwal
  berhalangan hadir (dengan alasan sakit, cuti,
  melaksanakan tugas lain, atau keperluan lain)
  dengan mengisi blangko tukar dinas piket dan
  disetujui/diketahui oleh pejabat yang berwenang.

11
Ruang Kerja

• Pelaksana Operasi/Petugas Piket diwajibkan
  memakai pakaian kerja sesuai dengan peraturan
  kepegawaian dan K3 di lingkungan PLN.
• Dokumen operasional harus selalu di tempatnya.
• Selain petugas dilarang masuk kecuali ada ijin
  dari pejabat yang berwenang.
• Mentaati peraturan setempat yang berlaku.

12
Pengaturan Jadwal

• Jadwal tugas pelaksana operasi dan perpiketan
  diatur oleh satuan organisasi masing-masing yang
  berwenang.

13
Koordinasi Pelaksanaan Operasi

• Didalam mencapai tujuan operasi sistem tenaga
  listrik memerlukan komunikasi dan koordinasi yang
  berkesinambungan antara pihak yang terkait.
  Komunikasi operasi tersebut meliputi
• UBOS dengan Pembangkit
• UBOS dengan GITET
• Region dengan Pembangkit
• Region dengan Gardu Induk
• Region dengan UPT
• UBOS dengan Region
• Region dengan Distribusi
• Antar Region
• Koordinasi Internal

14
UBOS dengan Pembangkit

• Informasi yang disampaikan dalam komunikasi
  antara dispatcher dengan operator pembangkit yang
  tersambung ke subsistem 500 kV adalah
• kesiapan unit pembangkit,
• penyampaian informasi sistem dan instalasi,
• perintah start dan atau stop unit pembangkit,
• perintah pembebanan pembangkit dan konfirmasi
  pelaksanaannya,
• informasi gangguan pembangkitan dan pemulihannya,
• serta pelaporan pembebanan dan energi.
• Perintah dan konfirmasi operasi dengan pembangkit
  yang tersambung ke subsistem 150 kV dan 70 kV
  dilaksanakan melalui Dispatcher Region terkait.
• Komunikasi untuk koordinasi operasi dan kesiapan
  pembangkit juga dilakukan antara pejabat yang
  ditunjuk/penyelia operasi dengan pejabat yang
  ditunjuk di Pembangkit.

15
UBOS dengan GITET

• Informasi yang disampaikan dalam komunikasi
  antara dispatcher dengan operator adalah
• kesiapan instalasi penyaluran 500 kV,
• penyampaian informasi sistem dan instalasi,
• perintah switching dan konfirmasi pelaksanaannya,

• informasi gangguan penyaluran 500 kV dan
  pemulihannya,
• pelaporan pembebanan penyaluran (IBT dan SUTET).
• Komunikasi untuk koordinasi operasi dan kesiapan
  instalasi penyaluran 500 kV juga dilakukan antara
  pejabat yang ditunjuk/ penyelia operasi dengan
  pejabat yang ditunjuk di Unit Pelayanan Transmisi
  (UPT).

16
Region dengan Pembangkit

• Informasi yang disampaikan dalam komunikasi
  antara dispatcher dengan operator pembangkit yang
  tersambung ke subsistem 150 kV dan 70 kV
  (termasuk 30 kV) adalah
• kesiapan unit pembangkit,
• penyampaian informasi sistem dan instalasi,
• perintah start dan atau stop unit pembangkit,
• perintah pembebanan pembangkit dan konfirmasi
  pelaksanaannya,
• informasi gangguan pembangkitan dan pemulihannya,
• pelaporan pembebanan dan energi.
• Komunikasi untuk koordinasi operasi dan kesiapan
  pembangkit juga dilakukan antara pejabat yang
  ditunjuk/penyelia operasi dengan pejabat yang
  ditunjuk di Pembangkit.

17
Region dengan Gardu Induk

• Informasi yang disampaikan dalam komunikasi
  antara dispatcher dengan operator adalah
• kesiapan instalasi penyaluran 150 kV dan 70 kV,
• informasi sistem dan instalasi, perintah
  switching,
• perintah perubahan tap changer dan konfirmasi
  pelaksanaannya,
• perintah manual load shedding dan konfirmasi
  pelaksanaannya,
• pengoperasian kompensator 150 kV dan 70 kV,
• informasi gangguan penyaluran 150 kV, 70 kV
  termasuk 30 kV dan pemulihannya,
• pelaporan pembebanan penyaluran (IBT, SUTT dan
  Trafo Distribusi).
• Komunikasi untuk koordinasi operasi dan kesiapan
  instalasi penyaluran 150 kV dan 70 kV juga
  dilakukan antara pejabat yang ditunjuk/penyelia
  operasi dengan pejabat yang ditunjuk di Unit
  Pelayanan Transmisi.

18
Region dengan UPT

• Informasi yang disampaikan dalam komunikasi
  antara penyelia pemeliharaan Region dengan piket
  pelaksana Unit Pelayanan Transmisi adalah
• performance instalasi,
• gangguan peralatan yang berakibat harus
  diperbaiki, dibatasi pembebanannya atau mengalami
  kerusakan dan konfirmasi tindak lanjutnya.

19
UBOS dengan Region

• Informasi yang disampaikan dalam komunikasi antar
  dispatcher, adalah
• perintah pembebanan unit pembangkit yang
  tersambung pada subsistem 150 kV dan 70 kV,
• perintah manual load shedding dan korfirmasi
  pelaksanaannya,
• informasi gangguan pembangkit dan penyaluran,
• koordinasi switching instalasi penyaluran 500 kV,
  150 kV dan 70 kV,
• koordinasi rekonfigurasi jaringan 500 kV, 150 kV
  dan 70 kV,
• informasi dan koordinasi pada kondisi sistem
  normal, siaga atau gangguan,
• koordinasi pemulihan dan masalah operasional
  lainnya.
• koordinasi pengaturan operasi harian.
• Komunikasi antar penyelia adalah
• koordinasi penyeliaan operasi dan masalah
  operasional lainnya.

20
Region dengan Distribusi

• Informasi yang disampaikan dalam komunikasi
  antara Dispatcher Region dengan Dispatcher
  Pengatur Distribusi / Piket Area Pelayanan
  Jaringan adalah
• informasi kondisi sistem,
• koordinasi switching trafo distribusi,
• koordinasi pengaturan tegangan,
• koordinasi load shedding dan konfirmasi
  pelaksanaannya serta masalah operasional lainnya.

• Komunikasi antar penyelia adalah
• koordinasi penyeliaan operasi dan masalah
  operasional lainnya.

21
Antar Region

• Informasi yang disampaikan dalam komunikasi antar
  Dispatcher adalah
• Koordinasi transfer daya,
• Koordinasi pemeliharaan instalasi penyaluran,
• informasi dan koordinasi operasional lainnya.
• Komunikasi antar Penyelia adalah
• koordinasi penyeliaan operasi dan masalah
  operasional lainnya.

22
Koordinasi Internal

• Dispatcher dengan Penyelia Operasi
• Dispatcher dengan Penyelia Pemeliharaan
• Penyelia Operasi dengan Penyelia Pemeliharaan
• Penyelia Operasi dengan Piket Pimpinan
• Penyelia Pemeliharaan dengan Piket Pimpinan
• Penyelia Pemeliharaan dengan Pelaksana
  Pemeliharaan

23
Dispatcher dengan Penyelia Operasi

• Supervisi yang dilaksanakan dan informasi yang
  disampaikan adalah
• kondisi sistem dan permasalahannya,
• kondisi dan kesiapan operasi instalasi
  penyaluran.

24
Dispatcher dengan Penyelia Pemeliharaan

• Informasi yang disampaikan adalah
• kondisi dan kesiapan operasi instalasi
  penyaluran.

25
Penyelia Operasi dengan Penyelia Pemeliharaan

• Informasi yang disampaikan adalah
• kondisi sistem dan permasalahannya,
• kondisi dan kesiapan operasi instalasi
  penyaluran.

26
Penyelia Operasi dengan Piket Pimpinan

• Informasi yang disampaikan adalah
• kondisi sistem dan permasalahannya,
• kondisi dan kesiapan operasi instalasi
  penyaluran.

27
Penyelia Pemeliharaan dengan Piket Pimpinan

• Informasi yang disampaikan adalah
• gangguan pada instalasi penyaluran, dan prakiraan
  perbaikan instalasi,
• koordinasi pemulihan gangguan tersebut.

28
Penyelia Pemeliharaan dengan Pelaksana
Pemeliharaan

• Informasi yang disampaikan adalah
• kondisi instalasi penyaluran,
• koordinasi perbaikan instalasi yang terganggu
  termasuk pengaturan mobilisasi SDM dan
  transportasinya.

29
Sarana Komunikasi

• Jenis Media Telekomunikasi
• Serat Optik
• Power Line Carier (PLC)
• Radio
• Sarana Telepon Publik
• Facsimile
• Telepon Selular
• Teknologi Informasi
• Perekam Suara

30
Jenis Media Telekomunikasi

• Sarana komunikasi data, suara dan pengaman yang
  tersedia di PT PLN (Persero) P3B saat ini
  menggunakan media serat optik, PLC dan radio,
  sedangkan sarana telepon publik (PT Telkom) hanya
  dipergunakan sebagai media komunikasi suara.
• Di Pusat Pengatur Beban (UBOS) dan Unit Pengatur
  Beban (Region/ Subregion) untuk komunikasi suara
  dilengkapi dengan
• Hot Line Telephone System (OTS dan OD) dengan
  media serat optik dan PLC.
• Administrative Telephone System dengan media
  serat optik.

31
Serat Optik

• Media komunikasi dengan menggunakan serat optik
  yang terbentang pada saluran transmisi 500 kV,
  150 kV dan 70 kV baik berupa OPGW (Optical Fibre
  Ground Wire) maupun SPOF (Self Supporting Optical
  Fibre). Media komunikasi ini mempunyai kemampuan
  dan kapasitas yang tinggi. Sarana serat optik
  sudah meliputi seluruh pusat listrik dan gardu
  induk di Jawa Bali kecuali sebagian subsistem
  Jawa Timur. Media komunikasi serat optik ini
  dipergunakan sebagai sarana komunikasi suara,
  data dan pengaman.

32
Power Line Carier (PLC)

• Media komunikasi ini menggunakan saluran udara
  tegangan tinggi/ ekstra tinggi (500 kV, 150 kV,
  70 kV dan 30 kV). Keuntungan menggunakan PLC
  antara lain tidak banyak dipengaruhi oleh
  propagasi udara, namun mengingat frekuensi
  kerjanya terlalu rendah sehingga jumlah
  salurannya sangat terbatas. Media komunikasi PLC
  dipergunakan sebagai sarana komunikasi suara,
  data dan pengaman.

33
Radio

• Radio digunakan untuk berkomunikasi suara yang
  berfungsi sebagai alternatif (cadangan) tidak
  dimaksudkan sebagai media komunikasi yang tetap.
  Sarana ini dipergunakan sebagai sarana komunikasi
  antara Region/Subregion dengan GI/ Pembangkit dan
  Unit Pengatur Distribusi/ Piket Area Pelayanan
  Jaringan.

34
Sarana Telepon Publik

• Sarana telepon publik (PT Telkom) digunakan
  sebagai alternatif dari sarana komunikasi
  operasional, walaupun setiap Gardu Induk atau
  Pusat Listrik belum terpasang.

35
Facsimile

• Fasilitas ini merupakan sarana komunikasi dalam
  bentuk tulisan dan gambar dengan menggunakan
  media telepon publik dan serat optik.

36
Telepon Selular

• Fasilitas ini merupakan teknologi pesawat telepon
  yang menggunakan media udara tanpa kabel.
• Telepon selular mempunyai fasilitas layanan
  pesan, yang digunakan untuk mengirimkan pesan
  kepada piket pimpinan, piket penyelia, regu
  pemeliharaan dan pejabat yang berhak terhadap
  informasi tersebut.

37
Teknologi Informasi

• Fasilitas ini merupakan teknologi high-end yang
  menggunakan media jaringan komputer untuk
  menyampaikan/ menerima berita beserta data.
  Teknologi ini sedang dalam pengembangan untuk
  memaksimalkan penggunaannya dalam sistem operasi
  sistem tenaga listrik.

38
Perekam Suara

• Semua pembicaraan didalam komunikasi operasional
  direkam.
• Rekaman tersebut disimpan (diarsipkan) untuk
  dipergunakan bila diperlukan. Penyimpanan
  dilaksanakan secara berkala sesuai dengan
  kapasitas media penyimpan rekaman suara tersebut.

39
Tata Cara Komunikasi

• Tata Tertib dan Etika Berkomunikasi
• CALLSIGN
• Alur Komunikasi Operasi
• Komunikasi Pengendalian Sistem
• Kondisi Normal
• Kondisi Siaga
• Kondisi Gangguan
• Dispatcher UBOS
• Dispatcher Region/Subregion
• Kondisi Pemulihan
• Pelaporan Gangguan
• Klasifikasi Jenis Gangguan
• Isi Informasi Kejadian Gangguan
• Sifat Pelaporan
• Format Laporan Gangguan
• Komunikasi Untuk Keperluan Pekerjaan
  Pemeliharaan/ Perbaikan Peralatan
• Komunikasi Pengoperasian Instalasi Baru

40
Tata Tertib dan Etika Berkomunikasi

• Beberapa hal yang harus dipenuhi agar komunikasi
  dapat berjalan lancar
• Menggunakan Bahasa Indonesia Komunikasi operasi
  menggunakan bahasa Indonesia dan kalimat yang
  mudah dipahami. Dengan menggunakan bahasa
  Indonesia maka setiap personal yang terlibat
  dalam operasi sistem dapat memahami informasi
  dengan baik dan benar.
• Setiap perintah operasional yang disampaikan
  secara lisan baik melalui radio ataupun telepon
  harus ditulis dan diulangi pembacaannya. Ketika
  perintah telah diterima selengkapnya, sipenerima
  perintah harus membaca ulang seluruh perintah
  tersebut untuk menjamin bahwa perintah telah
  diterima dengan benar.
• Sarana komunikasi operasional terutama hanya
  digunakan untuk menyampaikan berita (informasi)
  operasional sistem Jawa Bali.
• Tidak dibenarkan menyampaikan berita-berita
  (informasi) yang tidak berkaitan dengan
  pengendalian sistem tenaga listrik Jawa Bali.
• Tidak dibenarkan menggunakan sarana komunikasi
  operasional untuk bergurau, berbincang-bincang
  (ngobrol) dan berbicara secara tidak sopan.
• Perintah dan informasi operasional harus
  diusahakan untuk disampaikan secara langsung.
  Bila hal ini tidak memungkinkan (misal karena
  saluran komunikasi rusak) maka perintah
  (informasi) operasional dapat disampaikan melalui
  perantara yang bertanggung jawab.
• Semua informasi yang dipertukarkan baik lisan
  maupun tulisan harus direkam dan atau dicatat.
• Setiap menyampaikan atau menerima perintah
  (informasi) operasional harus menyebutkan atau
  mencatat
• Callsign, nama pengirim dan penerima perintah
  (informasi).
• Jam menerima atau menyampaikan perintah
  (informasi).

41
CALLSIGN
No. Nama Callsign
1 Jawa Bali Control Center (JCC) UBOS
2 Region Control Center (RCC) Jakarta Banten Region 1
3 Region Control Center (RCC) Jawa Barat Region 2
4 Region Control Center (RCC) Jawa Tengah dan Daerah Istimewa Yogyakarta Region 3
5 Region Control Center (RCC) Jawa Timur dan Bali Region 4
6 Subregion Control Center Bali SRB
7 Pusat Listrik Tenaga Uap ... PLTU ...
7 Contoh PLTU Muarakarang PLTU ...
8 Pusat Listrik Tenaga Gas/ Uap ... PLTGU ...
8 Contoh PLTGU Muarakarang PLTGU ...
9 Pusat Listrik Tenaga Gas ... PLTG ...
9 Contoh PLTG Cilacap, PLTG Gresik PLTG ...
10 Pusat Listrik Tenaga Panas Bumi ... PLTP ...
10 Contoh PLTP Gunung Salak PLTP ...
11 Gardu Induk ... GI ...
11 Contoh GI Waru GI ...
12 Gardu Induk Tegangan Ekstra Tinggi ... GITET ...
12 Contoh GITET Gandul GITET ...
42
ALUR INFORMASI OPERASIONAL SISTEM JAWA BALI
43
Alur Komunikasi Operasi Sistem
44
Komunikasi Pengendalian Sistem

• Kondisi Normal
• Kondisi Siaga
• Kondisi Gangguan
• Dispatcher UBOS
• Dispatcher Region/Subregion
• Kondisi Pemulihan

45
Kondisi Normal

• Selama kondisi sistem normal, dispatcher UBOS
  mengendalikan sistem dengan mengatur pembebanan
  unit-unit pembangkit dan melaksanakan switching
  500 kV yang diperlukan. Dispatcher region
  mengendalikan subsistem diwilayah wewenangnya dan
  menyampaikan perintah pembebanan pembangkit yang
  tersambung pada subsistem 150 kV dan 70 kV.
  Informasi dan perintah operasional ke GI 150 kV
  dan 70 kV dilakukan oleh masing-masing Region
  yang berwenang.

46
Kondisi Siaga

• Kondisi siaga dinyatakan apabila seluruh konsumen
  masih dapat dilayani dan kendala operasi
  terpenuhi tetapi sekuriti tidak terpenuhi.
  Kondisi siaga pada subsistem 500 kV dan pasokan
  sistem Jawa Bali dinyatakan oleh UBOS. Kondisi
  siaga pada subsistem 150 kV dan 70 kV dinyatakan
  oleh Region.
• Bila sistem berada dalam kondisi siaga, selain
  melakukan tindakan pengamanan sistem, dispatcher
  juga harus melaporkan kejadian tersebut
  secepatnya kepada Penyelia Operasi, untuk
  disampaikan kepada Pejabat operasional yang
  bertanggung jawab atas kelancaran pengoperasian
  Sistem Jawa Bali. Disamping itu dispatcher segera
  menyampaikan kondisi ini kepada pengelola
  instalasi dan konsumen/distribusi di wilayah
  kerjanya.

47
Kondisi Gangguan

• Bila sistem berada dalam kondisi gangguan
  (padam total atau parsial) maka dispatcher UBOS
  maupun Region/Subregion, segera melaksanakan
  langkah-langkah berikut
• Dispatcher UBOS
• Dispatcher Region/Subregion
• Kondisi Pemulihan

48
Dispatcher UBOS

• Menyampaikan informasi ke semua dispatcher Region
  bahwa sistem dalam kondisi gangguan dan
  menginstruksikan agar masing-masing Region segera
  mengamankan subsistem di wilayah kerjanya
  masing-masing.
• Menggunakan sarana komunikasi yang ada untuk
  mempercepat proses pemulihan sistem.
• Melakukan inventarisasi terhadap unit pembangkit
  dan instalasi penyaluran yang masih bekerja yang
  masih normal.
• Dalam hal gangguan di subsistem 500 kV,
  menyampaikan informasi gangguan, penyebab dan
  perkiraan waktu pemulihannya kepada dispatcher
  region dan penyelia operasi UBOS.
• Mengintruksikan kepada GITET dan pembangkit di
  subsistem 500 kV yang kehilangan tegangan untuk
  melaksanakan pedoman operasi GITET.
• Segera melaksanakan tindakan pemulihan sistem
  sesuai Pedoman Pemulihan Sistem Tenaga Listrik
  Jawa Bali dengan menggunakan semua sarana
  komunikasi yang ada.
• Setelah sistem kembali normal, dispatcher membuat
  laporan kejadian gangguan beserta pemulihannya.

49
Dispatcher Region/Subregion

• Segera menyampaikan informasi gangguan ke GI dan
  pembangkit yang kehilangan tegangan, untuk
  melaksanakan tindakan sesuai pedoman operasi yang
  berlaku dengan menggunakan semua sarana
  komunikasi yang ada.
• Melakukan inventarisasi terhadap unit pembangkit
  dan instalasi penyaluran yang masih bekerja yang
  masih normal diwilayah kerjanya masing-masing.
• Mengadakan komunikasi langsung ke operator GI/
  Pembangkit untuk segera melaksanakan tindakan
  pemulihan sistem sesuai dengan pedoman pemulihan
  subsistem di region masing-masing.
• Segera menyampaikan informasi ke Pengatur
  Distribusi bahwa sistem dalam kondisi gangguan
  serta penyebab dan perkiraan waktu pemulihan.
• Setelah sistem kembali normal, melaporkan
  penyebab gangguan, cara-cara pemulihan serta
  melaporkan hal-hal lain yang erat kaitannya
  dengan pedoman pemulihan sistem.

50
Kondisi Pemulihan

• Sesuai dengan wewenang masing-masing Dispatcher
  melaksanakan pemulihan gangguan mengacu pada
  pedoman pemulihan yang berlaku.

51
Pelaporan Gangguan

• Pada saat terjadi gangguan, kecepatan pengambilan
  keputusan untuk penormalan kembali ataupun
  tindak-lanjutnya adalah sangat tergantung pada
  kecepatan penyampaian laporan kejadian gangguan
  kepada pihak yang berkepentingan. Dalam hal ini
  adalah kecepatan pelaporan dari Operator GI/
  Pembangkit ke Dispatcher, dari Dispatcher kepada
  Penyelia Operasi atau dari Penyelia Operasi/
  Pemeliharaan kepada Para Pejabat lainya yang
  terkait dengan operasi sistem. Penyampaian
  informasi gangguan kepada penerima informasi
  dapat dilakukan secara berjenjang tergantung pada
  kondisinya. Pelaporan gangguan dalam rangka
  penanggulangan dampak non teknisnya berpedoman
  pada Surat Edaran Direksi PT PLN (Persero) no
  22.E/010/DIR/2000.
• Klasifikasi Jenis Gangguan
• Isi Informasi Kejadian Gangguan
• Sifat Pelaporan
• Format Laporan Gangguan

52
Klasifikasi Jenis Gangguan
Klasifikasi Informasi Gangguan Sistem
No. Jenis Gangguan Jam Kerja Jam Kerja Luar Jam Kerja Luar Jam Kerja
No. Jenis Gangguan Kolektor Penerima Kolektor Penerima
1 Pembangkit berdampak beban padam Dispatcher UBOS MOPSIS, MUBOS, GM Dispatcher, Penyelia UBOS MOPSIS, Piket Pimpinan, MUBOS, GM
2 IBT 500/150 kV berdampak beban padam Dispatcher UBOS Dispatcher Region, MOPSIS, MUBOS, GM Dispatcher, Penyelia UBOS Dispatcher Region, MOPSIS, Piket Pimpinan, MUBOS, GM
3 SUTET berdampak beban padam Dispatcher UBOS MOPSIS, MUBOS, GM Dispatcher, Penyelia UBOS MOPSIS, Piket Pimpinan, MUBOS, GM
4 SUTT berdampak beban padam Dispatcher UBOS MOPSIS, MUBOS Dispatcher, Penyelia UBOS MOPSIS
5 GI 150 dan atau 70 kV padam Dispatcher UBOS MOPSIS, MUBOS, GM Dispatcher, Penyelia UBOS MOPSIS, Piket Pimpinan, MUBOS, GM
6 Kabel Laut Jawa Madura Jawa Bali beban padam Dispatcher UBOS MOPSIS, MUBOS, GM Dispatcher, Penyelia UBOS MOPSIS, Piket Pimpinan, MUBOS, GM
7 Trafo Distribusi padam Dispatcher UBOS MOPSIS Dispatcher, Penyelia UBOS MOPSIS
8 IBT 500/150 kV berdampak beban tidak padam Dispatcher UBOS MOPSIS Dispatcher, Penyelia UBOS MOPSIS
9 SUTET berdampak beban tidak padam Dispatcher UBOS Dispatcher Region, MOPSIS, MUBOS Dispatcher, Penyelia UBOS Dispatcher Region, MOPSIS
10 SUTT berdampak beban tidak padam Dispatcher UBOS MOPSIS, MUBOS Dispatcher, Penyelia UBOS MOPSIS
11 Kabel Laut Jawa Madura Jawa Bali tidak padam Dispatcher UBOS MOPSIS, MUBOS Dispatcher, Penyelia UBOS MOPSIS
12 Pembangkit berdampak beban tidak padam Dispatcher UBOS MOPSIS Dispatcher, Penyelia UBOS Piket Pimpinan, MOPSIS
13 Emergency load curtailment, load shedding, padam total Dispatcher UBOS, MOPSIS MUBOS, GM Dispatcher, Penyelia UBOS Piket Pimpinan, MOPSIS, MUBOS, GM
Klasifikasi Informasi Gangguan Subsistem
53
No. Jenis Gangguan Jam Kerja Jam Kerja Luar Jam Kerja Luar Jam Kerja
No. Jenis Gangguan Kolektor Penerima Kolektor Penerima
1 Pembangkit berdampak beban padam Dispatcher Region Dispatcher UBOS, Asmanop, MOPHAR, MR Dispatcher, Penyelia Region Dispatcher Penyelia UBOS , Pimpinan, Asmanop, MOPHAR, MR
2 IBT 500/150 kV berdampak beban padam Dispatcher Region Dispatcher UBOS, Asmanop, MOPHAR, MR Dispatcher, Penyelia Region Dispatcher Penyelia UBOS, Pimpinan, Asmanop, MOPHAR, MR
3 SUTET berdampak beban padam Dispatcher Region Dispatcher UBOS, Asmanop, MOPHAR, MR Dispatcher, Penyelia Region Dispatcher Penyelia UBOS, Pimpinan, Asmanop, MOPHAR, MR
4 SUTT berdampak beban padam Dispatcher Region Dispatcher UBOS, Asmanop, MOPHAR Dispatcher, Penyelia Region Dispatcher Penyelia UBOS, Asmanop, MOPHAR
5 GI 150 atau 70 kV berdampak beban padam Dispatcher Region Dispatcher UBOS, Asmanop, MOPHAR, MR Dispatcher, Penyelia Region Dispatcher Penyelia UBOS, Pimpinan, Asmanop, MOPHAR, MR
6 Kabel Laut Jawa Madura Jawa Bali berdampak beban padam Dispatcher Region Dispatcher UBOS, Asmanop, MOPHAR, MR Dispatcher, Penyelia Region Dispatcher Penyelia UBOS, Pimpinan, Asmanop, MOPHAR, MR
7 Trafo Distribusi berdampak beban padam Dispatcher Region Dispatcher UBOS, Asmanop, MOPHAR Dispatcher, Penyelia Region Dispatcher Penyelia UBOS, Asmanop, MOPHAR
8 IBT 500/150 kV berdampak beban tidak padam Dispatcher Region Asmanop, MOPHAR Dispatcher, Penyelia Region Asmanop, MOPHAR
9 SUTET berdampak beban tidak padam Dispatcher Region Asmanop, MOPHAR Dispatcher, Penyelia Region Asmanop, MOPHAR
10 SUTT berdampak beban tidak padam Dispatcher Region Asmanop, MOPHAR Dispatcher, Penyelia Region Asmanop, MOPHAR
11 Kabel Laut Jawa Madura Jawa Bali berdampak beban tidak padam Dispatcher Subregion/Region Dispatcher UBOS, Asmanop, MOPHAR Dispatcher, Penyelia Region Dispatcher Penyelia UBOS, Pimpinan, Asmanop, MOPHAR
12 Pembangkit berdampak beban tidak padam Dispatcher Region Dispatcher UBOS, Asmanop, MOPHAR Dispatcher, Penyelia Region Dispatcher Penyelia UBOS, Pimpinan, Asmanop, MOPHAR
13 Emergency load curtailment, load shedding, padam total Dispatcher, Asmanop Dispatcher UBOS, MOPHAR, MR Dispatcher, Penyelia Region Pimpinan, Asmanop, MOPHAR, MR
54
Isi Informasi Kejadian Gangguan

• Informasi gangguan berisi antara lain
• Lokasi dan waktu gangguan.
• Menyatakan tempat/ lokasi serta perkiraan waktu
  terjadinya gangguan. Contoh IBT 1 Bandung
  Selatan trip pada tanggal pukul .....
• Penyebab gangguan.
• Menyatakan perkiraan sementara penyebab
  terjadinya gangguan.
• Contoh diperkirakan ada gangguan pada Pmt 150
  kV IBT 1.
• Dampak gangguan.
• Menyatakan dampak gangguan terhadap Sistem Jawa
  Bali, berupa perkiraan besar beban yang padam dan
  area pemadaman.
• Contoh diperkirakan sebagian beban Bandung
  Raya kurang lebih sebesar 200 MW padam.
• Perkiraan lama gangguan.
• Menyatakan perkiraan waktu perbaikan peralatan
  yang mengalami kerusakan.
• Usaha pemulihan.
• Menyatakan usaha pemulihan yang sedang atau akan
  dilakukan dispatcher dan atau operator.
• Contoh manuver/ pemindahan beban ke Subsistem
  Cirata dan Mandirancan sedang dilakukan.

55
Sifat Pelaporan

• Gangguan yang mengakibatkan padam disisi konsumen
  dan atau ada peralatan rusak sifatnya segera,
  sedangkan gangguan yang tidak mengakibatkan padam
  disisi konsumen sifatnya biasa.

56
Format Laporan Gangguan

• Format laporan pendahuluan gangguan seperti pada
  lampiran C.

57
Komunikasi Untuk Keperluan Pekerjaan
Pemeliharaan/ Perbaikan Peralatan

• Tata cara komunikasi yang dilakukan dalam rangka
  pembebasan instalasi tegangan tinggi untuk
  keperluan pekerjaan atau pemeliharaan diatur
  sesuai Prosedur Pelaksanaan Pekerjaan Pada
  Instalasi Listrik Tegangan Tinggi/ Ekstra Tinggi
  (Dokumen K3 Buku Biru).

58
Komunikasi Pengoperasian Instalasi Baru

• Komunikasi pengoperasian instalasi baru
  dilaksanakan dalam rangka pemberian tegangan
  (energize) instalasi baru, dengan memperhatikan
• Surat rekomendasi Laik Bertegangan dari PLN
  Jastek (LMK) atau lembaga yang ditunjuk.
• Konfirmasi siap diberi tegangan dari Manager UPT
  atau pejabat yang ditunjuk.
• Jadwal pelaksanaan pemberian tegangan telah
  disepakati.
• Kesiapan Pengawas K3
• Kesiapan Pelaksana Manuver (Operator GI)
• Kesiapan Pengawas Manuver
• Panduan Manuver Instalasi Baru.
• Untuk instalasi relokasi (bukan instalasi baru),
  rekomendasi cukup dari Manager UPT. Untuk
  komunikasi pengoperasian instalasi baru mengikuti
  Prosedur Pelaksanaan Pekerjaan Pada Instalasi
  Listrik Tegangan Tinggi/Ekstra Tinggi (Dokumen K3
  Buku Biru).

59
POLA KOMUNIKASI PENANGANAN DAMPAK NON TEKNIS
GANGGUAN SISTEM JAWA BALI
Pelayanan Gangguan 123 /call center
Penanggung Jawab Operasi Teknis
Khalayak
Kepala Ranting )
Petugas Operasi Teknis

• Internet
• Radio Siaran
• TV
• Media Cetak
• Pelanggan Besar
• Aparat Keamanan
• Lembaga Pemerintah/
• Pemda/DPRD
• Tokoh Masyarakat
• Tokoh LSM
• Opinion Leader
• Tempat Ibadah
• Pesantren

Kepala Cabang

• Kepala UPD
• Kepala Sektor
• Kepala UPB
• Kepala UP

Pemimpin

• Pemimpin KITLUR
• Pemimpin P3B
• DIUT/DIRPROD PJB

DIRUT DIROP PT PLN (Persero)
) Untuk Ranting yang jauh dari Cabang
Lampiran-1 SE No. 22.E/010/DIR/2000
60
BAGAN WAKTU PENANGANAN DAMPAK NON TEKNIS GANGGUAN
SISTEM KELISTRIKAN YANG BERSKALA NASIONAL
Gangguan Selesai Diatasi
GANGGUAN
Sesuai Kebutuhan
1 jam
Sesuai Kebutuhan
45 menit
15 menit
Laporan hasil Assessment oleh Penanggung
Jawab Operasional
Bahan penjelasan ke PLN Pusat oleh
Unit-unit Terkaitl

• Penjelasan
• ke Media Massa
• Press Release
• oleh PLN Pusatl

Informasi perkembangan oleh Unit-unit Terkaitl
Penjelasan Ke Media Massa
Informasi Perkembangan Oleh unit-unit terkait
Penjelasan ke Media Massa
