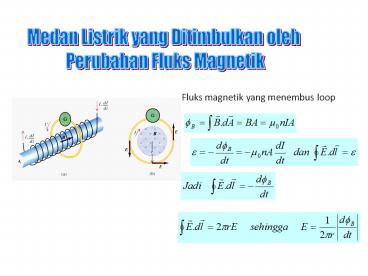

Medan Listrik yang Ditimbulkan oleh Perubahan
Fluks Magnetik
Fluks magnetik yang menembus loop
2
Aplikasi GGL Imbas Generator Arus AC
3
Tegangan dan Arus bolak-balik
Polaritas tegangan pada ujung-ujung kumparan juga
selalu berubah, kadang positip kadang negatip.
Tegangan yang polaritasnya selalu berubah ini
disebut tegangan bolak-balik.
Induksi elektromagnetik menghasilkan arus listrik
dalam dua arah yang saling bergantian. Arus ini
disebut arus bolak-bakik
4
Generator
  • Mesin paling penting yang mengubah dunia gelap
    menjadi terang ditemukan oleh Michael Faraday
    dengan mengubah energi kinetik menjadi lergi
    listrik menggunakan prinsip induksi
    elektromagnetik.

Mesin ini diberi nama generator
5
GENERATOR
6
Prinsip Kerja Generator
Ketika kumparan diputar didalam medan magnet,
satu sisi kumparan (biru) bergerak ke atas sedang
isi lainnya (kuning) bergerak ke bawah. Kumparan
mengalami perubagan garis gaya nagnet yang makin
sedikit, sehingga pada kedua sisi kumparan
mengalir arus listrik mengitari kumparan hingga
posisi kumparan vertikal
Kumparan terus berputar hingga sisi biru bergerak
kebawah dan sisi kuning bergerak keatas. Kumparan
mengalami perubahan garis gaya magnet yang
bertambah banyak, sehingga pada setiap sisi
kumpaan mengalir arus listrik yang berlawanan
hingga posisi kumparan horisontal
Pada posisi vertikal kumparan tidak mengalami
perubahan garis gaya magnet sehingga tidak ada
listrik yang mengalir pada kumparan
Pada posisi vertikal kumparan tidak mengalami
perubahan garis gaya magnet sehingga tidak ada
listrik yang mengalir pada kumparan
Pada posisi ini kumparan mendapat garis-gaya
magnet maksismum. Kumparan terus berputar dan
mengalami perubahan garis gaya magnet yang
semakin sedikit sehingga arus listrik yang
mengitari kumparan melemah
Kumparan terus berputar hingga sisi biru bergerak
ke atas dan sisi kuning bergerak ke
bawah. Kumparan mengalami perubahan garis gaya
magnrt yang bertambah banyak, sehingga pada
setiap sisi kumpaan mengalir arus listrik yang
berlawanan hingga posisi kumparan horisontal
Generator menghasilkan listrik menggunakan
prinsip induksi elektromagnetik
7
Generator AC
  • Generator AC atau Altenator adalah pembangkit
    listrik yang menghasilkan arus listrik
    bolak-balik
  • Untuk menghindari melilitnya kabel, dipasang dua
    buah cincin luncur

8
Generator DC
  • Generator DC menghasilkan arus listrik searah
  • Untuk menghindari melilitnya kabel dan sekaligus
    menyearahkan arus listrik dipasang komutator
    (sepasang cincin belah

9
Bagian bagian Generator
  • Rotor adalah bagian generator yang berputar
  • Stator adalah bagian generator yang diam

Rotor
Stator
10
Generator pada kenyataannya
  • Pada kenyataannya, rotor pada generator adalah
    magnet, dan statornya adalah kumparan
  • Dengan generator seperti ini arus listrik yang
    dihasilkan adalah arus bolak-balik (AC)

11
GENERATOR
12
GENERATOR
13
PROYEK FARADAY 1832
14
Penggunaan generator
  • PLTA (Pembangkit Listrik Tenaga Air)
  • Pada PLTA generator di gerakkan oleh tenaga air.
  • Air ditampung pada sebuah dam dan dialirkan
    melalui pipa ke turbin generator dan memutar
    turbin tersebut, sehingga generator bekerja.
