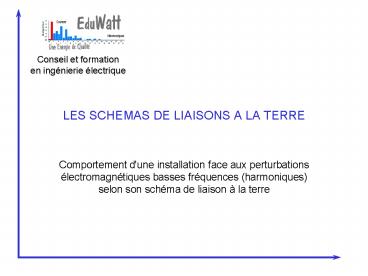

LES SCHEMAS DE LIAISONS A LA TERRE
  • Comportement d'une installation face aux
    perturbations électromagnétiques basses
    fréquences (harmoniques) selon son schéma de
    liaison à la terre

2
Objectif et propriétés des schémas de liaison à
la terre
  • Protection des personnes contre les contacts
    indirects (masse métallique mise accidentellement
    sous tension) par la mise hors tension
    automatique du circuit si la tension de contact
    (UC) est supérieure à la tension limite de
    sécurité (UL)
  • Définis par les normes CEI 60364 et NFC 15.100
    (France)
  • Chaque schéma a un comportement différent face
    aux perturbations électromagnétiques

3
Schémas des Liaisons à la Terre (SLT) Définitions
et rappels
  • La 1ere lettre caractérise la source
  • T -gt un point du transformateur (le neutre) est
    relié à la terre locale.
  • I -gt le point neutre du transformateur est isolé
    (ou impédant) de la terre locale.
  • La 2nde lettre caractérise les masses
  • T -gt les masses des équipements sont reliées à
    une terre locale.
  • N -gt les masses des équipements sont reliées a la
    terre du neutre de la source.
  • La 3eme lettre caractérise le conducteur de
    protection en TN
  • C -gt confondu avec le conducteur de neutre.
  • S -gt séparé du conducteur de neutre.

4
Schéma TT terminologie
5
Mise en œuvre du schéma TT
6
Schéma TN terminologie
Neutre à la terre et ...
Neutre du transformateur relié à la terre
Masse des équipements reliée au neutre
7
Mise en œuvre du schéma TN
8
Schéma IT terminologie
9
Mise en œuvre du schéma IT
10
Mise en œuvre du schéma IT
11
Schémas des Liaisons à la Terre (SLT)Synthèse
  • Tous les régimes assurent la sécurité des
    personnes de façon équivalente
  • Régime TT neutre à la terre, carcasses
    métalliques à une terre locale.
  • clients BT, lieux destinés au public
  • mise hors tension automatique au premier défaut
    par dispositif différentiel
  • Régime TN neutre à la terre, carcasses
    métalliques à la terre du neutre.
  • sites industriels
  • mise hors tension automatique au premier défaut
    par DPCC
  • Régime IT neutre impédant ou isolé, carcasses
    métalliques à la terre.
  • sites industriels critiques
  • signalisation du premier défaut par CPI sans
    coupure de l'alimentation
  • mise hors tension automatique au deuxième défaut
    par DPCC

12
Harmoniques et SLT
  • Pour comprendre le comportement d'une
    installation face aux perturbations harmoniques
    selon son schéma de liaison à la terre, deux
    notions sont nécessaires
  • la notion de courants de mode commun
  • l'identification des trajets de circulation
    possible pour les courants harmoniques
  • Deux cas principaux seront alors à envisager
  • La circulation due à un "couplage" dit par
    impédance commune
  • La circulation due à un "couplage" dit capacitif

13
Courants de mode commun
Définition ce sont les courants circulant sur
une distribution qui, entrant sur un équipement,
en ressortent par la liaison équipotentielle
terre masses métalliques
Exemple 1 équipements électroniques communicants
Exemple 2 Filtres immunité radio-fréquence en
amont des variateurs de vitesse en monophasé et
neutre à la terre
14
Couplage par impédance commune
Il apparaît donc une différence de potentiel UAB
ZAB . In
Ordre de grandeur numérique LAB 50 m ZAB ?
50 mW. Si In vaut 100 A, il apparaît entre A et
B une tension UAB de 5 V, le long d'une liaison
censée être une équipotentielle
Pour les deux équipements, communicant par
exemple en liaison analogique 0-10V, il y a donc
un écart de 5V entre la référence de potentiel
supposée identique du premier et du second
équipement il y a quasi-certitude d'erreur de
communication
15
Couplage capacitif
On peut également être amené à devoir prendre en
compte des capacités dites parasites
constitutives des équipements
Rappel impédance d'une capacité Zc 1/2.p.f.C
soit environ 2000 W pour 500 m de ligne à 150 Hz
16
Cas du schéma TNC
Comme il apparaît dans l'exemple 1 analysé
ci-dessus
  • Les courants harmoniques de rang 3 et multiples
    s'additionnent en amplitude dans le conducteur de
    neutre confondu avec le conducteur de protection
    (PEN).
  • Ces courants (couplage par impédance commune)
    sont la cause d'apparition de tensions le long ce
    conducteur avec pour effets
  • perte d'équipotentialité des masses métalliques
  • risques élevés d'erreur de transfert
    d'information sur les liaisons analogiques petit
    signal

17
Cas du schéma TNS
  • La tension neutre/terre qui résulte de cette
    situation est souvent considérée comme
    inadmissible par les équipementiers pour le bon
    fonctionnement des équipements informatiques
    raccordés à l'alimentation

18
Cas du schéma IT
  • Diminution du niveau global d'isolement de
    l'installation par couplage capacitif favorisant
    la circulation des courants harmoniques vers la
    terre
  • Signalisation de situation de défaut erronée par
    les relais homopolaires
  • Courants de fuite, pas nécessairement détectés
    par le CPI comme n'étant pas des courants de
    défaut, et pouvant laisser croire à une situation
    de premier défaut sur une installation
  • Disjonctions différentielles intempestives sur
    les départs prises de courant inférieurs à 32 A
    du fait de courants de fuite au travers des
    capacités parasites constitutives des équipements

19
Pour tous les schémas
  • Les courants de fuite dus aux filtres placés en
    amont des équipement numériques ou aux capacités
    parasites des divers équipements (1
    micro-ordinateur quelques mA) sont vus comme
    des courants de défaut par les dispositifs
    différentiels
  • En conséquence, dans tous les schémas, il est
    nécessaire de limiter le nombre de charges
    filtrées en aval des DDR, particulièrement sur la
    distribution ultra terminale.

20
Synthèse sur les schémas de liaisons à la terre
  • Dans tous les cas, les masses métalliques doivent
    être reliées à la Terre par un conducteur de
    protection PE non interruptible
  • Tous les schémas de liaison à la terre,
    correctement exécutés, assurent la protection des
    personnes de façon équivalente
  • Schéma TT neutre à la terre, carcasses
    métalliques à une terre locale
  • clients BT, lieux destinés au public
  • mise hors tension automatique au premier défaut
    par DDR
  • Schéma TN neutre à la terre, carcasses
    métalliques à la terre du neutre
  • sites industriels
  • mise hors tension automatique au premier défaut
    par DPCC
  • Schéma IT neutre impédant ou isolé, carcasses
    métalliques à la terre
  • sites industriels critiques
  • signalisation du premier défaut par CPI sans
    coupure de l'alimentation
  • mise hors tension automatique au deuxième défaut
    par DPCC
