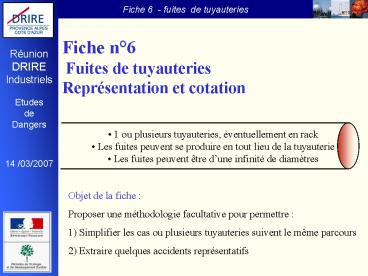

Fiche n6 Fuites de tuyauteries Représentation
et cotation

• 1 ou plusieurs tuyauteries, éventuellement en
  rack
• Les fuites peuvent se produire en tout lieu de
  la tuyauterie
• Les fuites peuvent être dune infinité de
  diamètres
• Objet de la fiche
• Proposer une méthodologie facultative pour
  permettre
• 1) Simplifier les cas ou plusieurs tuyauteries
  suivent le même parcours
• 2) Extraire quelques accidents représentatifs

2
Les tuyauteries peuvent être rapportées à des
tuyauteries équivalentes
Rack de tuyauteries
1 tuyauterie  équivalente  suivant le même
parcours (ou 2 si effet domino)
la plus grande des x distances deffets
Pour chaque type d effet, Distance deffets
Probabilité du phénomène de fuite
Pfuite Sous réserve d absence deffets
domino et de rupture de rack
3
Choix des phénomènes représentatifs

• Lexploitant a le choix du nombre de phénomènes
  représentatifs quil
• fait apparaître dans létude de dangers.
• Pour chaque tuyauterie ou tuyauterie équivalente,
  il doit toutefois faire
• apparaître la configuration la plus pénalisante
  c est à dire généralement la rupture 100 (ou
  les distances deffets calculées dans le cas des
  fuites longues et alimentées lorsquelles
  savèrent supérieures à celles des ruptures
  guillotines)
• Lexploitant peut faire apparaître en outre les
  phénomènes et accidents correspondants liés à des
  fuites de taille inférieure, par exemple 50 du
  diamètre et 15 mm
• La probabilité à associer est le cumul des
  probabilités depuis le diamètre immédiatement
  inférieur retenu.

4
Choix des phénomènes représentatifs (suite)
Probabilité linéique (Pl) de fuite de
canalisation de 100 mm
10-5
/an/ml
Diamètre de fuite
15
100

• 1 fuite de diamètre 100 PlPhD

Ou bien

• 3 fuites - de diamètre 15 mm PlPhD
• - de diamètre 50 PlPhD
• - de diamètre 100 PlPhD

Règle Pour chaque diamètre de fuite, la
probabilité à associer aux phénomènes est le
cumul des probabilités depuis le diamètre
immédiatement inférieur retenu.
5
Représentation des effets
Zone des effets létaux significatifs
Zone des effets létaux
Zone des effets irréversibles
6
Gravité de laccident associé à ces phénomènes
Déterminée par le nombre de personnes exposées
aux effets dans les différentes sphères.
7
Gravité de laccident associé à ces phénomènes
(suite)
Première approche Déterminer la position du
cercle menant au plus grand nombre de personnes
exposées et attribuer à un seul accident
représentatif cette gravité P Pl x
longueur de la tuyauterie.
8
Gravité de laccident associé à ces phénomènes
(suite)

• Deuxième approche
• Séparer la tuyauterie en segments de classe de
  gravité homogène
•   Désastreux, Catastrophique, Important,
  Sérieux, Modéré
• Calculer la longueur cumulée de ces groupes de
  segments et obtenir un accident représentatif par
  classe de gravité
• P Pl x longueurs des
  segments
• On obtient au maximum 5 accidents par tuyauterie,

• chacun dune classe de gravité

9

• Exemple

Seule cible (20 personnes)
A
B
DEL
2 accidents représentatifs 1) cible 20
personnes et section AB P Pl x longueur du
segment AB, gravité catastrophique
(entre 10 et 100 personnes exposées à des
effets létaux) 2) reste de la canalisation et
cible 0 P Pl x (longueur de la tuyauterie
longueur du segment AB) gravité au plus
modérée
10
Cas particulier de l UVCE

• La zone d effet de surpression est centrée sur
  un point chaud, à une certaine distance de la
  canalisation
• La zone d effet thermique est la partie du nuage
  s enflammant
• Probabilité du phénomène dangereux on considère
  les segments de tuyauterie pour lesquels une
  fuite de gaz mènera à une concentration
  dangereuse au niveau des points chaud, quon
  multiplie par la probabilité linéique
• Accident représentatif Il convient
  d additionner la gravité due aux effets
  thermiques et la gravité due aux effets de
  surpression, sans compter en double des personnes
  exposées aux 2 types d effets.
