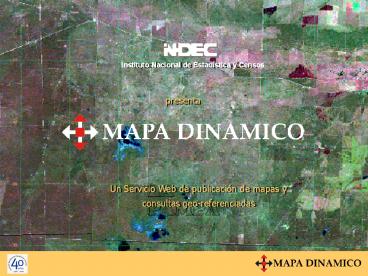

Un Servicio Web de publicación de mapas
y consultas geo-referenciadas
Un Servicio Web de publicación de mapas
y consultas geo-referenciadas
2
Componentes del Servicio
Aplicación www
BD Alfanumérica
BD GEO
3
Descripción de la Base de Datos Geográfica
4
Descripción del Servicio

• Desarrollado para la Web
• Sistema operativo LINUX
• SoftWare Libre
• PostGreSQL Licencia BSD (Berkeley Software
  Distribution)
• PostGis Soporte para Objetos Geográficos
  Licencia GNU
• MapServer (Univ. Minnesotta) Licencia Open Source
• Php/MapScript (DM Solutions Group)
• JavaScript

5
Facilidades del Servicio

• Búsqueda Geográfica (DrillDown)
• Publica a otros Servidores (WMS)
• - PROSIGA
• Consulta por área geográfica (Localidad)
• -http//200.51.91.237/GPIP/búsqueda.php
• Genera salidas Impresas
• Despliega Imágenes Satelitales
• Consulta a BD y Mapeo Temático.
• Soporte a productos específicos
• - DINUE http//200.51.91.237/DINUE/3.1.php
• - Salud http//200.51.91.237/Salud/
• - Avance Censo Agropecuario
• http//200.51.91.237/Evolucion/Agro2008.php


6
Facilidades del Servicio

• La Interface es un desarrollo de la Dirección de
  Informática.
• Php/Mapscript y JavaScript.
• Mapeo temático asistido.
• http//200.51.91.231/poblacion.php
• P La Pampa / Q / 8 / Completó Sec. 2001 / Depto
• A La Pampa / Q / 8 / Cereales para Grano 1º /
  Depto
• Rutina de Impresión.
• Búsqueda Geográfica.
• http//200.51.91.231

7
Tecnología

• Plataforma Linux
• Suse
• Apache 2.2.3
• PHP 4.4.4
• PostGreSQL 8.1.4
• MapServer 4.8.4
• Web Server dedicado
• IBM Server 226
• 2Gb RAM
• 120 Gb HD Raid 1

8
Arquitectura Actual
9
Dependencias del Servicio

• Proyecto Prosiga
• www.sig.gov.ar
• usuario/clave
• Puente ReDaTam - Mapas Dinámicos
• http//200.51.91.237/ReDaTam
• generar un archivo desde el ReDaTam
• editar/enviar el archivo resultante
• obtener el mapa

10
Actores del Servicio

• Dirección de Metodología Estadística
• Departamento de Cartografía y SIG
• Dirección de Estadísticas Poblacionales
• Censo de Población, Hogares y Viviendas 2001
• Dirección de Estadísticas del Sector Primario
• Censo Agropecuario
• Dirección de Difusión
• Aspecto del Portal Web
• Dirección de Informática
• Aplicación Web, Servidores, BD y GBD

11
Optimización de archivos shps

• Acceder a múltiples archivos shps con una sola
  referencia
• (capa) desde el .map en Mapserver

Layer ... TILEINDEX nombre del archivo
TILE) TILEITEM LOCATION ... End
12
Optimización de archivos shps

• Comando tile4ms (Desde la consola CMD en
  Windows)
• Genera envolventes para cada shps y anota
• el path donde están los archivos

1. Path completo al shp

2
3
4
5
DOCUMENTACION http//www.mapserver.gis.umn.edu

13
Optimización de archivos shps
Indexación de los archivos tile (shp/shx/dbf)
Shp tree quadtree-based spatial index
Genera archivos .qix Shp tree shptree
shpfile depth NL Intel
NOMBRE DEL TILE
CANTIDAD DE SHPS QUE VA A PONER EN UN NODO
PARA MAS DE UN ARCHIVO
For i in .shp DO shptree 4 NL
PARA MAS DE UN DIRECTORIO
For/R i in (.shp) DO i shptree 4 NL
DOCUMENTACION http//www.mapserver.gis.umn.edu

14
Optimización de archivos IMG
Partimos de la IMG original (georeferenciado) en
ERDAS
.img tamaño 76Mb
Convertimos a TIF
-0.tif tamaño 74,7Mb 7357 x 3462 pix.
15
Optimización de archivos IMG
SUBSAMPLEO -0.tif 74,4Mb 7357 x 3462pix
0-0A-1/P-16 16x16 (256) 40/6 Kb 460 x 217
pix Sub sample -2.tif 18,8
Mb 3678 x 1731 pix -2-2-A1/H8 8x8 (64) 101/6
Kb 460 x 217 pix Sub sample -4.tif 4,6Mb
1839 x 865 pix -4-4-A1/D4 4x4 (16) 101/7 Kb
460 x 217 pix Sub sample -8.tif 1,1Mb
919 x 432 pix -8-8-A1/B2 2x2 (4) 85/76 Kb
460 x 217 pix
16 8 4 2
16
Optimización de archivos IMG
IMPLEMENTACION
LAYER NAME GROUP TODAS LAS
IMAGENES TILEINDEX T3-TIF-8
TILEITEM LOCATION MAXSCALE 5.000.000
MINSCALE 500.000 TYPE
RASTER OFFSITE 0 0 0 END
T3-TIF-8 T3-TIF-4 T3-TIF-2 T3-TIF-0
MAX 5.000.000 500.000 250.000 120.000
MIN 500.000 250.000 120.000 50.000
17
Optimización de archivos IMG

• Comando para agrupar en tiles las IMG
• desde la consola del Map Server

gdaltindex tile index location nombre del
tile .tif
Path completo c/.....

• Recomendación
• Agrupar datos en TILEs

24 provincias 500
departamentos 5.000 fracciones 50.000 radios
DOCUMENTACION http//www.mapserver.gis.umn.edu

18
Preguntas y Respuestas
1 - Cuál es la política de distribución de la
información cartográfica en su
institución? La Disposición Nº317/02(Anexos
1,2,3) regula la entrega Gratuita a Organismos
Públicos, la Política de distribución es fijada
en la Disposición Nº402/02 Art. 1º (Deroga el
Art. 1º 317/02). 2 - Cual es la lógica del
cálculo de precio? En base a la Disposición
Nº554/06 Art. 4º , Se calcula sobre el peso del
archivo en Kb, el costo es de 0.30/Kb. Se
establece un mínimo de 7.En papel se cobra el
mapa esquemático por Frac y Radios 20 (mudo),
con calles y limites 30. 4 - Son de
Información base o derivados? Información base
que es reducida a algunas variables Unidad
Geográfica en el ámbito de Radios censales y
nombre de calles. 6 - Cuáles son los medios de
difusión? CdRom, Papel, Web 7 - Cuáles son los
principales demandantes? Organismos oficiales
nacionales y provinciales, Empresas de marketing,
Consultoras, Universidades privadas, Centros de
investigación. 8 - Cúales los productos más
requeridos? C.A.B.A y G.B.A. por Radios, País por
Radios, País por Provincia y Puntos de
Localidades, Localidades de 100.000 habitantes y
más.
19
(No Transcript)
20
Diapo de Navegación 2
21
Diapo de Navegación 3
22
Diapo de Navegación 5
23
Diapo de Navegación 6
24
Diapo de Navegación 8
25
Diapo de ReDaTam 1
26
Diapo de ReDaTam 2
27
Diapo de GPIP
28
Avance CNA 2008
29
Avance CNA 2008
30
Avance CNA 2008
31
Avance CNA 2008
32
DINUE
33
DINUE
34
DINUE
35
Facilidades del Servicio
Búsqueda temática Prov. La Pampa
36
Facilidades del Servicio
P La Pampa / Q / 8 / Completó Sec. 2001
37
Facilidades del Servicio
A La Pampa / Q / 8 / Cereales para Grano 1º
38

• Gracias por su Atención

Contacto jfuch_at_indec.mecon.gov.ar
