Title: Redes Privadas Virtuales'


1

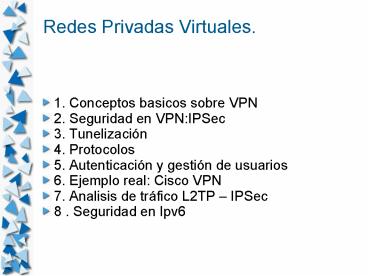

Redes Privadas Virtuales.
  • 1. Conceptos basicos sobre VPN
  • 2. Seguridad en VPNIPSec
  • 3. Tunelización
  • 4. Protocolos
  • 5. Autenticación y gestión de usuarios
  • 6. Ejemplo real Cisco VPN
  • 7. Analisis de tráfico L2TP IPSec
  • 8 . Seguridad en Ipv6

2
Redes Privadas Virtuales.
  • 1. Conceptos basicos sobre VPN

3
Redes Privadas Virtuales.
  • 1. Conceptos basicos sobre VPN
  • las RPV se pueden clasificar en
  • acceso remoto
  • conexión de redes
  • Acceso a red corporativa

4
Redes Privadas Virtuales.
  • 2. Seguridad en VPNIPSec
  • Definido en las RFC 2401, 2402 y 2406
  • Trata la seguridad en comunicaciones basadas en
    IP
  • Proporciona confidencialidad de datos, integridad
    y autenticacion entre sedes
  • IPSec actúa como una capa del nivel de red
    protegiendo los paquetes IP a traves de los
    elementos de red que participan en la conexion

5
Redes Privadas Virtuales.
  • 2. Seguridad en VPNIPSec
  • modo túnel se codifica todo el paquete IP
  • modo transporte la cabecera IP queda descartada
    de la encriptación
  • Cabecera IP
  • ESP
  • AH
  • Cabecera TCP
  • Datos

6
Redes Privadas Virtuales.
  • 2. Seguridad en VPNIPSec
  • Cabecera de autenticacion, AH
  • Suministra autenticacion e integridad a los
    datagramas enviados entre dos sistemas empleando
    la funcion de resumen o hash codificado sobre el
    datagrama
  • Encapsulacion de Carga util segura, ESP.
  • Es un protocolo de seguridad usado para
    suministrar confidencialidad mediante la
    encriptación, autenticacion de los datos origen,
    integridad de datos, servicio antireenvio
    opcional, y flujo limitado de trafico
    confidencial mediante analisis del trafico.

7
Redes Privadas Virtuales.
  • 3. Tunelización
  • Un túnel entre dos sedes consiste en el método
    para mantener una intranet mediante el uso de
    una infraestrutura de red pública pra la
    interconexion y el envio de datos dentro de la
    propia red privada.
  • Existen varios protocolos de tunel SNA sobre IP,
    IPX sobre IP, PPTP, L2TP e Ipsec. De entre
    estos, los más utilizados son PPTP,L2TP que
    trabajan en el nivel de enlace, e IPSec, que
    trabaja en el nivel de red.

8
Redes Privadas Virtuales.
  • 4. Protocolos
  • PPP Protocolo Punto a Punto.
  • Para el establecimiento del tunel se requiere de
    este protocolo para autenticar al cliente dentro
    de la intranet se utiliza por los protocolos de
    tunel de nivel 2
  • Para la RPV, dado que en sí ésta es un enlace
    punto a punto virtual, se emplea este protocolo
    para establecer este enlace.

9
Redes Privadas Virtuales.
  • 4. Protocolos
  • EAP Extensible Authentication Protocol.
  • EAP es una extensión de PPP que permite
    mecanismos variados de autenticacion para la
    validacion de la conexion. Permite añadir modulos
    de verificacion en ambos extremos.
  • EAP está basado en clave pública el cliente
    presenta su certificado de usuario al otro
    extremo, y el servidor presenta un certificado de
    maquina al cliente para verificar la
    autenticidad de ambos certificados, hacen una
    peticion a un centro de autenticacion o CA para
    verificarlo.

10
Redes Privadas Virtuales.
  • 4. Protocolos
  • PPTP Point to point tunnelling protocol.
  • Es un protocolo de nivel 2 que encapsula tramas
    PPP en datagramas IP para su transmisión sobre
    una red IP (RFC 2637).
  • Una vez realizada la conexión PPP, se crea una
    conexión controlada entre el cliente PPTP y el
    servidor PPTP esta conexión se denomina tunel
    PPTP.
  • El protocolo PPTP crea datagramas IP, que
    contienen paquetes PPP encriptados que son
    enviados a través del tunel PPTP al servidor PPTP

11
Redes Privadas Virtuales.
  • 4. Protocolos
  • GRE General Routing Encapsulation (RFC1701-2)
  • GRE es un protocolo diseñado para encapsular un
    paquete de un protocolo cualquiera, para despues
    enrutarlo se usa generalmente para control de
    flujo, retransmisiones... . En este caso,
    encapsula a PPP que a su vez encapsula a IP de
    tal forma que garantiza que los datos enviados
    estén encriptados por PPP
  • Permite encriptar los datos incluidos en él de
    forma opcional para ello emplea MPPE, encriptado
    punto a punto de Microsoft que está basado en el
    algoritmo RSA/RC4

12
Redes Privadas Virtuales.
  • 4. Protocolos
  • L2TP Layer Two Tunnelling Protocol
  • L2TP es un protocolo estándar de túnel para
    Internet que tiene casi la misma funcionalidad
    que el PPTP, encapsula tramas PPP para ser
    enviadas sobre redes IP, X.25, Frame Relay o ATM
    ( RFC 2661)
  • El servidor es el que inicia la sesión ejecuta
    todas las comprobaciones y validaciones de
    seguridad, y activa el cifrado de los datos.

13
Redes Privadas Virtuales.
  • 5. Autenticación y gestión de usuarios
  • Para garantizar una mayor seguridad en la
    autenticación y gestión de usuarios dentro de una
    RPV, se requiere que los perfiles de conexión
    estén almacenados en una base de datos para
    garantizar que la RPV sólo tiene una
    administración posible
  • Existen dos metodos LDAP, un servidor de
    directorios que dé acceso a determinadas carpetas
    o servicios dependiendo del cliente que solicita
    la conexión, o bien mediante un servidor RADIUS

14
Redes Privadas Virtuales.
  • 5. Autenticación y gestión de usuarios
  • El servidor NAS, una vez el usuario ha lanzado la
    peticion de conexion, comprueba los perfiles de
    conexion y la politica de seguridad que tiene el
    usuario a la RPV
  • la admision por IP del usuario
  • la no admisión por número de usuarios conectados
    a través de un determinado tipo de conexión (
    RTB, RDSI o DSL)
  • restringuir el numero de usuarios con el mismo
    login conectados a la RPV.

15
Redes Privadas Virtuales.
  • 6. Ejemplo real Cisco VPN

16
Redes Privadas Virtuales.
  • 7. Analisis de tráfico L2TP IPSec
  • 1 El router del cliente Z lanza una conexión
    hacia el servidor VPN , se produce el inicio
    deuna negociacion IKE con el servidor de tuneles
    dentro de la red publica, para generar una
    asociacion de seguridad.
  • 2 Esta asociacion determinará el método de
    autenticacion, claves de sesion y parametros de
    seguridad. Los certificados de ambas maquinas son
    intercambiados.
  • 3 Despues de comprobar los certificados, contra
    la CA en Y, se negocia el tunel.

17
Redes Privadas Virtuales.
  • 7. Analisis de tráfico L2TP IPSec
  • 4 Una vez establecido el tunel, se negocia la
    conexión PPP, con un metodo de autenticacion de
    los enunciados ( por ejemplo MS CHAPv2).
  • 5 El servidor de tunel para las credenciales de
    autenticacion y los parametros de autenticacion
    al servidor RADIUS de la red publica.
  • 6 El servidor RADIUS valida al usuario remoto
    dentro de la red, mediante la base de datos
    establecida en Y y los datos de conexion
    suministrados por el cliente.Una vez se autentica
    y autoriza al cliente Z, RADIUS envia al NAS la
    informacion de que el cliente ha sido admitido.

18
Redes Privadas Virtuales.
  • 7. Analisis de tráfico L2TP IPSec
  • 7 El servidor de tunel completa la conexión PPP y
    el router Z está conectado a la sede Y a través
    de internet, empleando una conexion L2TP con
    encriptado Ipsec..

19
Redes Privadas Virtuales.
  • 8 . Seguridad en Ipv6
  • Introducción.
  • Se pasa de direcciones IP de 32 bits a
    direcciones de 128 bits
  • Las nuevas direcciones identifican a un interfaz
    o conjunto de interfaces
  • Las redes que implementen IP v6 serán más fáciles
    de adminitrar y tendrán menos problemas de
    tráfico, y cargarán menos a los routers

20
Redes Privadas Virtuales.
  • 8 . Seguridad en Ipv6
  • 1.Soportar miles de millones de host.
  • 2.Reducir el tamaño de las tablas de
    enrutamiento.
  • 3.Simplificar el protocolo IP, lo que permitirá
    un procesamiento más rápido.
  • 4.Proveer más seguridad al sistema.
  • 5.Permitir el uso de tipos diferentes de
    servicio.
  • 6.Mejorar el multicasting.
  • 7.Hacer posible el cambio de localización física
    de los host sin tener que cambiar su dirección
    IP.
  • 8.Permitir que el protocolo pueda cambiar en el
    futuro, permitiendo a la vez la compatibilidad de
    los protocolos nuevos con los antiguos.

21
Redes Privadas Virtuales.
  • 8 . Seguridad en Ipv6
  • Seguridad en Ipv6
  • Las especificaciones de Ipv6 describen dos
    formatos de seguridad la cabecera de
    autenticación AH, y la encriptacion segura de la
    carga util similar al concepto de IPSec.
  • Ambos se basan en el concepto de asociación de
    seguridad entre entidades remotas.

22
Redes Privadas Virtuales.
  • 8 . Seguridad en Ipv6
  • Tunelizacion en Ipv6
  • Similar a Ipv6, pero con varios inconvenientes
  • La especificación establece que cuando un sistema
    Ipv6 recibe paquetes de una conexion tunelizada
    direccionada a una de las direcciones Ipv4, se
    elimine la cabecera Ipv4 y se reenvie como
    datagrama Ipv6.

23
Redes Privadas Virtuales.
  • 8 . Seguridad en Ipv6
  • Tunelizacion en Ipv6
  • Pueden tunelizar un paquete a un router que no
    sea sospechoso, traspasando asi las protecciones
    contra spoofing de direccion ip.
  • Si un servidor da servicio a dos redes
    diferentes, pueden usarse los procedimientos de
    tunelización para puentearse entre esas dos
    redes, traspasando los cortafuegos impuestos.
  • Pueden usar tunelizacion para reenviar mediante
    un router su trafico sobre un enlace caro ,
    dejando al propeitario del router pagar el
    trafico generado.

24
Redes Privadas Virtuales.
  • 8 . Seguridad en Ipv6
  • Soluciones
  • los host o servidores pueden usarse para varias
    redes diferentes, pero no deben nunca como
    reenviadores de trafico IP
  • Los routers deben, como minimo, comprobar que los
    paquetes tunelizados vienen de un emisor
    legitimo.
  • el proceso de tunelizacion que se tenia
    establecido por defecto se debe suplantar por el
    GRE dentro de los routers Ipv4 para permitir
    averiguar la direccion origen real. Si se quiere
    garantizar que el origen es quien dice ser,
    empleo de AH en los datagramas IP.

25
Redes Privadas Virtuales.
  • Bibliografia
  • IPV6 , The new internet protocol (2000),
    Christian Huitema. PRENTICE HALL.
  • CISCO Secure Virtual Private Networks(1999).
    Andrew G. Mason. Cisco Press.
  • IP Addressing and Subnetting Including IPv6
    (2000).J. D. Wegner, Robert Rockell Syngress
    Media

26
Redes Privadas Virtuales.
  • Enlaces
  • Sobre protocolo PPTP y establecimiento del tunel
  • http//www.pablin.com.ar/computer/info/varios/pptn
    vpn.htm
  • Sobre protocolo PPTP y establecimiento del tunel
  • http//www.htmlweb.net/redes/tcp_ip/capa_3/red_6.h
    tmlN
  • Sobre protocolo L2TP IPSEC
  • http//www.microsoft.com/windows2000/es/server/hel
    p/default.asp?url/windows2000/es/server/help/acce
    ss_L2TP.htm
  • Acceso a traves del cliente IPSec de CISCO
  • http//www.uv.es/ciuv/cas/vpn/vpnencr.html

27
Redes Privadas Virtuales.
  • FIN DE LA PRESENTACION
