Title: Mail Application


1

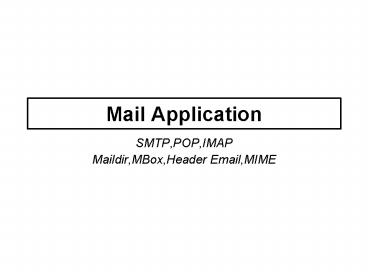

Mail Application
  • SMTP,POP,IMAP
  • Maildir,MBox,Header Email,MIME

2
Mail Service
  • Terdiri dari dua sub bagian
  • User Agent bagian yang digunakan untuk Membaca
    dan mengirim email
  • Mail Transfer Agent Bagian yang Berfungsi untuk
    mengirimkan pesan dari source ke destination

3
Mail Service
  • User Agent adalah program local yang menangani
    perintah, menu, GUI,dan interaksi user dengan
    Email System.
  • Mail Transfer Agent adalah System Daemon yang
    bekerja dalam Background berfungsi meneruskan
    Email yang dikirimkan antar system.

4
Format Message
  • Suatu pesan yang dikirim lewat Email berisi
  • Envelop
  • Header
  • Blank line
  • Body
  • Setiap header terdiri dari satu baris dari Text
    ASCII berisi nama field,titik dua,dan nilai
    tertentu.
  • User Agent meneruskan pesan ke MTA,kemudian
    menggunakan beberapa header untuk digunakan
    sebagai envelop.

5
Envelope,Header Message
6
Contoh Header
  • Return-Path ltdhoto_at_eepis-its.edugtDelivered-To
    wahyudin_at_student.eepis-its.eduReceived (qmail
    10389 invoked by alias) 16 Jan 2006 102955
    -0000Delivered-To goodle_at_student.eepis-its.eduR
    eceived (qmail 10386 invoked from network) 16
    Jan 2006 102955 -0000Received from unknown
    (HELO moby.eepis-its.edu) (202.154.187.5)     by
    student.eepis-its.edu with SMTP 16 Jan 2006
    102955 -0000Received from localhost
    (localhost.localdomain 127.0.0.1)     by
    moby.eepis-its.edu (Postfix) with ESMTP id
    D4A13240AFC     Mon, 16 Jan 2006 172254 0700
    (WIT)Received from moby.eepis-its.edu
    (127.0.0.1)     by localhost (moby
    127.0.0.1) (amavisd-new, port 10024) with
    ESMTP     id 26131-02 Mon, 16 Jan 2006 172243
    0700 (WIT)Received from mail.eepis-its.edu
    (localhost.localdomain 127.0.0.1)     by
    moby.eepis-its.edu (Postfix) with ESMTP id
    66782240AC8     Mon, 16 Jan 2006 172240 0700
    (WIT)

7
Contoh Header Lanjutan
  • Received from 202.154.187.7 (proxying for
    10.252.102.78)     (SquirrelMail authenticated
    user dhoto)     by mail.eepis-its.edu with
    HTTP     Mon, 16 Jan 2006 172243 0700
    (WIT)Message-ID lt40110.202.154.187.7.1137406963.
    squirrel_at_mail.eepis-its.edugtDate Mon, 16 Jan
    2006 172243 0700 (WIT)Subject laporan
    wifiFrom "Sritrusta Sukaridhoto"
    ltdhoto_at_eepis-its.edugtTo nonot_at_eepis-its.eduCc
    goodle_at_student.eepis-its.eduUser-Agent
    SquirrelMail/1.4.4MIME-Version
    1.0Content-Type text/plaincharsetiso-8859-1Co
    ntent-Transfer-Encoding 8bitX-Priority 3
    (Normal)Importance NormalX-Virus-Scanned by
    amavisd-new-20030616-p10 (Debian) at
    eepis-its.edu

8
Envelope
  • Berisi informasi yang dibutuhkan untuk mengirim
    email seperti tujuan, prioritas, security level
  • MTA Menggunakan Envelope Untuk Routing,Jalur
    Pengiriman Email.

9
Header
10
MIME
  • Multipurpose Internet Mail Extensions
  • Adalah protocol yang menyimpan setting untuk file
    Multimedia memungkinkan user untuk mengirimkan
    karakter non-ASCII melalui Email,seperti
    musik,gambar dan sebagainya.
  • Diperlukan kompatibility MIME di kedua sisi User
    Agent Program.

11
MIME Mengapa?
  • MIME dipakai untuk menambahkan keterangan tentang
    encoding dan rule pada user agent apabila kita
    mengirimkan data selain text ASCII.
  • Agar pesan dapat dikirim melalui program dan
    protocol yang sudah ada,yang perlu dirubah hanya
    cara pengiriman dan penerimaannya.
  • Terdiri dari 5 header yang menjelaskan tentang
    file yang kita kirim.
  • MIME yang kita kirim tanpa header ini dianggap
    oleh user agent sebagai text biasa.

12
MIME Header
13
Content-Type Header
  • Content Type Ini cara penulisannya di pisahkan
    dengan /
  • Misal content-typevideo/mpeg

14
Mail Server
  • Mailbox berisi pesan yang masuk kedalam inbox
    kita.
  • message queue mail yang kita kirim yang sedang
    menunggu proses untuk dikirim.
  • SMTP adalah protocol yang digunakan antar mail
    server digunakan untuk mengirim pesan email.

15
Gambar Ilustrasi Mail Server
16
Mail Protocol
  • SMTP
  • Simple Mail Transport Protocol
  • Mengirim Menerima Mail
  • POP3
  • Post Office Protocol v. 3
  • Mengambil mail secara remote
  • IMAP
  • Internet Mail Application Protocol
  • Mengambil mail secara remote

17
SMTP
  • Menggunakan TCP port 25
  • Direct transfer server pengirim dan penerima.
  • 3 fase transfer
  • handshaking (greeting)
  • transfer of messages
  • closure
  • Command/response interaksi
  • command ASCII text
  • response status code and phrase

18
Contoh Pengiriman Email Lewat SMTP
  • Utelnet ltservernamegt smtp
  • Swelcome to SMTP server.
  • UHelo ltyour domain/othersgt
  • Shelo ltyour domain/othergt
  • UMail from ltusernamegt_at_ltyourdomaingt
  • SSender OK
  • URcpt toltrecipientusergt_at_ltrecipientdomaingt
  • SOK
  • UData
  • SEnd With .ltcrgtltlfgt
  • U
  • toltrecipientusergt_at_ltrecipientdomaingt
  • Fromltusernamegt_at_ltyourdomaingt
  • Subject ltSubject Your Emailgt
  • ltcontain of your emailgt
  • .
  • SMessage Queue xxxxxxx s

19
POP3 ( Post Office Protocol )
  • Adalah protocol untuk email dimana seluruh email
    yang diterima oleh server didownload ke storage
    local,baru dapat dibaca
  • Menggunakan TCP 110
  • Menggunakan authentifikasi user dan password
  • State Komunikasi POP3
  • Authentification gt Transaction gt Update

20
IMAP4 ( Internet Message Access Protocol Version
4)
  • Email Protocol yang hampir sama dengan POP namun
    IMAP storagenya berada di server.
  • Memungkinkan User mempunyai beberapa remote
    mailbox.
  • Untuk membaca email user tidak perlu mendownload
    seluruh email,tapi hanya email yang akan dibaca
    saja yang di download.
  • Seluruh kegiatan mengirim, menerima, membalas
    email dilakukan di server.

21
IMAP4
  • Menggunakan Authentifikasi User Dan password.
  • State IMAP4

22
Maildir MBox
  • Maildir Mbox Adalah Mode penyimpanan pada mail
    server.
  • Penyimpanan dengan maildir adalah dengan email
    dipisah,sehingga memudahkan user untuk membaca
    email-email tertentu saja,tanpa harus mendownload
    semua email.
  • Pernyimpanan dengan MBox adalah penyimpanan semua
    email yang masuk menjadi 1 buah file yang besar
    sehingga untuk membaca email perlu di download
    seluruh email.

23
Maildir dan Mbox
Mbox
Maildir
M
24
Terima Kasih
  • Modul Email Protocol
