Title: LESIONES POR ELECTRICIDAD INDUSTRIAL


1

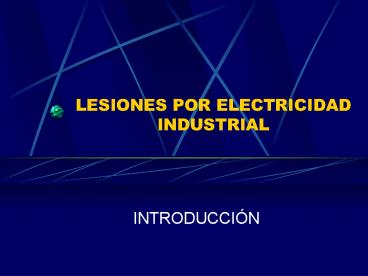

LESIONES POR ELECTRICIDAD INDUSTRIAL
  • INTRODUCCIÓN

2
LESIONES POR ELECTRICIDAD
  • Corriente eléctrica flujo de electrones que
    atraviesan un material conductor uniendo dos
    sitios de diferente concentración eléctrica
    (diferencia de potencial), desde un punto de
    mayor concentración (polo positivo) a un punto de
    menor concentración (polo negtativo).

3
LESIONES POR ELECTRICIDAD INDUSTRIAL
  • CORRIENTE CONTINUA
  • CORRIENTE ALTERNA

4
LESIONES POR CORRIENTE ELÉCTRICA
  • Ciclo formado por una fase positiva y una fase
    negativa.
  • Frecuencia cantidad de ciclos en un segundo.
  • Período espacio de tiempo entre dos valores
    iguales. Argentina 50 periodos por segundo.
  • Bifásica, Trifásica, Polifásica

5
LESIONES POR CORRIENTE ELÉCTRICA
  • Intensidad cantidad de electricidad que
    atraviesa y circula por un conductor. Caudal de
    corriente. Amperio cantidad de electricidad que
    atraviesa un conductor en un segundo.
    Miliamperios en instrumentos de precisión. En
    Argentina red domiciliaria entre 110 y 120
    miliAmperios.

6
LESIONES POR ELECTRICIDAD INDUSTRIAL
  • Diferencia de potencial o tensión diferencia de
    concentración entre dos puntos de un conductor.
    Fuerza electromotriz. Unidad de medida Voltio.

7
LESIONES POR ELECTRICIDAD INDUSTRIAL
  • Ley 19587, Higiene y Seguridad en el trabajo.
  • Baja tensión----------50 a 1000 Voltios
  • Media tensión------1000 a 33000 Voltios
  • Alta tensión--------mayor a 33000Voltios

8
Corriente eléctrica en Patología Forense
  • Baja tensión -------hasta 120 Voltios
  • Media tensión-----120 a 1200 Voltios
  • Alta tensión--------1200 a 5000 Voltios
  • Abastecimiento5000 a 150000
  • Megadistribuciónarriba del rango anterior
  • Argentina red domiciliaria 210 a 240 Voltios

9
Corriente eléctrica en Patología Forense
  • Resistencia dificultad al paso de corriente
    eléctrica por un conductor. Unidad de medida Ohm.
    Lo opuesto Conductividad. Unidad de medida Mho o
    Siemens.

10
Corriente eléctrica en Patología Forense
  • Potencia eléctrica define la fuerza o energía
    eléctrica. Representa el trabajo eléctrico
    realizado en la unidad de tiempo. Unidad de
    medida es el Watt y la de trabajo el Joule (J).
    Un vatio es el trabajo de un Joule durante un
    segundo.

11
Corriente eléctrica en Patología Forense
  • Ley de Ohm la intensidad de una corriente es
    directamente proporcional a la tensión e
    inversamente proporcional a la resistencia.
  • IV/R
  • Ley de Joule al circular corriente eléctrica por
    un conductor, la energía se transforma en calor,
    o sea en energía térmica. El calor (Q) es
    directamente proporcional a la resistencia del
    conductor, al cuadrado de la intensidad de la
    corriente y al tiempo durante el cual pasa por el
    conductor.

12
Corriente eléctrica en Patología Forense
  • Efecto Joule todo pasaje de una corriente
    eléctrica por un conductor genera calor (efecto
    electrotérmico).

13
Corriente eléctrica en Patología ForenseForma de
contacto, entrada y pasaje
  • Contacto directo
  • unipolar
  • bipolar
  • Sin contacto directo
  • con conductor interpuesto
  • sin conductor interpuesto (arco eléctrico)

14
Corriente eléctrica en Patología ForenseRelación
entre voltaje y efecto corporal
  • Baja tensión hasta 120---Fibrilación
    ventricular.
  • Media tensión e/120 y 1200Fibrilación
    ventricular y tetanización muscular general y
    respiratoria.
  • Alta e/1200 y 5000---tetanización muscular
    respiratoria y general, efecto electro térmico.
  • Abastecimiento e/5000 y 150000---lesión de
    centros neurológicos, efecto eletrotérmico.
  • Megadistribución superior de 150000---lesión de
    centros neurológicos, efecto eletrotérmico.

15
Dalziel y Koeppen (1935/1965)
  • Menos de 0,5 mA sin respuesta
  • 0,5 a 2 mA umbral de percepción.
  • 2 a 10 mA fasciculaciones musculares.
  • 10 a 25 mA contracciones musculares con
    predominio de los grupos flexores, riesgo de
    tetanización respiratoria.
  • 25 a 80 mA fibrilación ventricular y
    tetanización respiratoria reversible.
  • Más de 80 mA a 4 A fibrilación ventricular y
    tetanización respiratoria generalmente
    irreversible

16
Resistencia en el cuerpo humano
  • Superficial o externa 12000 a 40000 ohm
  • Profunda o interna 600 a 1000 ohm
  • Modificación
  • factores intrinsecos
  • factores extrinsecos
  • Conductividad

17
Electricidad industrialMecanismos de muerte
  • Fibrilación ventricular
  • Tetanización muscular general y respiratoria en
    particular
  • Mecanismo mixto
  • Lesión de centros neurológicos bulbares
  • Efecto electrotérmico

18
Lesiones por electricidad industrialPatología
Forense
  • Puerta de entrada directa
  • Lesión electroespecífica
  • Quemadura eléctrica
  • Metalización eléctrica
  • Puerta de entrada indirecta
  • salpicadura
  • precipitación

19
LESIÓN ELECTRO ESPECIFICA
  • Tamaño
  • Forma
  • Consistencia
  • Lesión dura, carente de humedad, unida a planos
    subyacentes, superficie seca, sin costra,
    indolora, edema, bordes netos engrosados y
    elevados, depresión central, color grisáseo
    amarillento, crateriforme, halo pálido
    blanquecino, halo concéntrico rojizo, pelos en
    sacacorchos

20
Quemadura eléctrica
  • Involucra piel y celular subcutáneo, hasta planos
    más profundos.
  • Quemaduras térmicas
  • Escara seca y negra, apergaminada e indurada,
    limites netos, sobre elevados, anfractuosos, halo
    pálido blanquecino y rosado

21
Electrocución y autopsia
  • Signos externos generales
  • cianosis cervico facial, perfil asfíctico,
    hongo de espuma, palidez del rostro, rigidez
    rápida y precoz con duración más prolongada.
  • Lesiones externas
  • lesión electro específica, quemadura eléctrica
  • Signos internos generales
  • signos generales asfícticos, petequias,
    congestión visceral generalizada, falso hongo de
    espuma.
  • Lesiones internas
  • congestión y edema pulmonar, infarto agudo del
    miocardio, hemorragias subendocardicos, quemadura
    eléctrica de hueso (perlas óseas), congestión y
    edema encefálico, micro hemorragias en el
    rombencéfalo
