Diagrama de tuberas en multicmaras

1

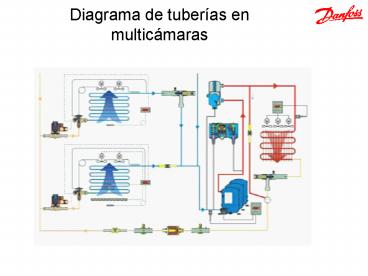

Diagrama de tuberías en multicámaras
2
Diagrama básico con TEV
3
Componentes en TEV
Elemento termostático
Cuerpo
Orificio
4
Características del producto y de la fabricación

• Cuerpo de latón estampado en caliente
• Contacto metal metal entre guía y vástago del
  orificio con sistema amortiguador
• Bulbo de acero inoxidable
• Tubo capilar de acero inoxidable
• Diafragma y parte superior de acero inoxidable
• Soldadura láser
• Bulbo de doble contacto
• Orificios intercambiables y varios cuerpos
• Cono y asiento de acero inoxidable
• Gran filtro de entrada en versiones de roscar
• Seis tipos de cargas (Rango/MOP)
• Producción automatizada (ISO 9002)

5
Datos técnicos
Con R410A solo hasta 70ºC Con R 410A aumentan
a 36 y 47 bar
6
Programa de válvulas TE / PHT
Rangos y MOP para los elementos termostaticos N,
-40/10C y N, -40/10C, MOP 15C NM,
-40/-5C, MOP 0C NL, -40/-15C, MOP -10C B,
-60/-25C y B, -60/-25C, MOP -20C
7
Secciones
TE 2 - 5 12 20 55 y PHT
8
Tipos de cuerpos T/TE 2 -5
T 2, Equilibrio interno, dos conexiones Entrada
¼ o 3/8 abocardar o soldar Salida ½ abocardar
o soldar TE 2, Equilibrio externo, tres
conexiones Entrada ¼ o 3/8 abocardar o
soldar Salida ½ abocardar o soldar Igualación
¼ abocardar o soldar TE 5, Equilibrio externo,
tres conexiones Entrada ½ a 5/8 abocardar o
soldar Salida 5/8 a 7/8" abocardar o
soldar Igualación ¼ abocardar (o soldar)
9
Tipos de cuerpos TE 12 20 - 55
TE 12, Equilibrio externo, tres
conexiones Entrada 5/8 a 7/8 abocardar o
soldar Salida 7/8 a 1 1/8" abocardar o
soldar Igualación ¼ abocardar (o soldar) TE
20, Equilibrio externo, tres conexiones Entrada
7/8 soldar Salida 1 1/8" soldar Igualación ¼
abocardar (o soldar) TE 55, Equilibrio externo,
tres conexiones Entrada 1 1/8 soldar Salida 1
3/8" soldar Igualación ¼ abocardar (o soldar)
10
Capacidad de las válvulas TE / PHT
kW con R22 / Te 5 Tc 32 Tl28 ºC
TE 20 - 55
PHT
300
T/TE 2
125
TE 12
85
TE 5
11
Etiqueta

• País de producción
• Tamaño del cuerpo
• Refrigerante
• Rango de trabajo
• MOP
• Presión de trabajo máxima

Texto grabado en láser
12
Programa de válvulas TDE TRE TUA TC
Rangos y MOP para los elementos termostáticos
TRE y TDE TR N, -40/10C sin MOP TR-TD K,
-25/10C y MOP 15C TD AC, -10/15C y MOP
20ºC
Rangos y MOP para los elementos termostáticos
TUA y TC N, -40/10C sin MOP y MOP a 15ºC NM,
-40/-5C, MOP 0C B, -60/-25C y B, -60/-25C,
MOP -20C
13
SeccionesTDE TRETUA, TC
TDE
TRE
TUA
TC
14
Tipos de cuerpos TUA/E - TC
TUA Equilibrio interno, dos conexiones Entrada
¼ o 3/8 soldar sin paño Salida ½ soldar sin
paño TUAE Equilibrio externo, tres
conexiones Entrada ¼ o 3/8 soldar sin
paño Salida ½ soldar sin paño Igualación ¼
soldar sin paño TC Equilibrio externo, tres
conexiones Entrada 3/8 o 1/2 soldar sin
paño Salida 5/8 soldar sin paño Igualación ¼
soldar sin paño
15
Tipos de cuerpos TRE y TDE
TRE 10 - 80 Equilibrio externo, tres
conexiones soldar sin paño Entrada 5/8, 7/8, 1
1/8, 1 3/8 Salida 5/8, 7/8, 1 1/8, 1 3/8,
1 5/8 Igualación ¼
TDE 3 - 40 Equilibrio externo, tres
conexiones, soldar Entrada 3/8, ½, 5/8, 7/8,
1 1/8 Salida 5/8, 7/8, 1 1/8, 1
3/8 Igualación ¼
16
Capacidad de las válvulas TDE TRE
R22 / Te 5 Tc 32 Tl28 ºC

• Válvulas tipo TDE 3-40 desde 3 a 40 TR de
  capacidad nominal con 3 cuerpos y 13 orificios
  fijos
• Válvulas tipo TRE 10-80 desde 10 a 70 TR de
  capacidad nominal con 4 cuerpos y 16 orificios
  fijos

17
Capacidad de las válvulas TUAE TCAE
R22 / Te 5 Tc 32 Tl28 ºC

• Válvulas tipo TUA desde 0.1 a 4.5 TR de capacidad
  nominal con 1 cuerpo y 10 orificios
  intercambiables
• Válvulas tipo TCA desde 5 a 7.5 TR de capacidad
  nominal con 1cuerpo y 3 orificios intercambiables

18
Programa TUA / TUB / TC
Las familias de acero inoxidable
También para R 410A
Condiciones nominales Te 5 C Tc
32 C Tu 28 C OPS 4 K
19
Soldadura laser
Laser
Convencional
Años de experiancia con tecnología en soldadura
laser
Ventaja Óptima fiabilidad en el diafragma
20
Soldadura laser
Calor específico necesario
Soldadura autógena
TIG
Soldadura con arco eléctrico
MIG
Plasma
Soldadura EB
Años de experiancia con tecnología en soldadura
laser
Laser
Ventaja Mínimo aporte de calor
21
Soldadura laser
Dureza del diafragma
Laser
Distancia desde la soldadura (mm)
0.2
0.4
0.8
1.6
1,2
Ventaja Mantiene las propiedades del diafragma
22
Estrés en membranas de TEV
Presión del bulbo 14.4 bar Presión de
evaporación 5.4 bar
ANSYS 5.3 OCT 27 1997 091956 NODAL
SOLUTION STEP4 SUB6 TIME3.6 SEQV
(AVG) DMX .774096 SMN .08697 SMX
861.912 .08697 95.845 191.604 287.362 388.12
478.879 574.637 670.395 766.154 861.912
23
Estrés en la soldadura TEV Presión 40 bar
24
Producción de chapa bimetálica
Proceso de unión
Acero inoxidable
Cobre
Acero inoxidable
Cobre
25
Conexiones bimetálicasProceso de fabricación
Desde un disco inicial a la conexión terminada
26
Conexiones bimetálicasCaracterísticas
Las TRE TU se pueden soldar aproximadamente
en tan solo unos 30-35 segundos Una válvula
convencional necesita protegerse con un paño
húmedo. El tiempo de soldadura es aproximadamente
2 minutos
Ventaja Soldadura sin paño húmedo
27
Conexiones bimetálicasCaracterísticas
La conductividad se disminuye en una proporción
111 comparada con las de cobre convencional
Ventaja Soldadura mas sencill sin paño húmedo
y sin conexiones extra-largas
28
Conexiones bimetálicasCaracterísticas
Nota! Se recomienda varilla de soldaura Silfoss 5
Ventaja Instalación rápida y fiable
29
Tubo capilar de acero inoxidable
Ventaja Mayor resistencia a la vibración
30
Tubo capilar de acero inoxidable
Ventaja Aumenta la flexibilidad durante la
instalación
31
Características del producto y de la fabricación

• Cuerpo de latón estampado en caliente
• Contacto metal metal entre guía y vástago del
  orificio con sistema amortiguador
• Bulbo de acero inoxidable
• Tubo capilar de acero inoxidable
• Diafragma y parte superior de acero inoxidable
• Soldadura láser
• Bulbo de doble contacto
• Orificios intercambiables y varios cuerpos
• Cono y asiento de acero inoxidable
• Gran filtro de entrada en versiones de roscar
• Seis tipos de cargas (Rango/MOP)
• Producción automatizada (ISO 9002)

32
Resumen Argumentos TR / TU
Beneficios Soldadura sin paño húmedo. Mejora
el proceso y la productividad Mayor
durabilidad Resistente a la corrosión y
vibración Misma funcionalidad en condiciones de
flujos opuestos Aplicable a bombas de calor

• Característica
• Conexión bimetálica
• Soldadura laser
• Elemento, bulbo y capilar de acero inoxidable
• Orificio equilibrado
• Operación bi-flow

33
Programa TDE Aire acondicionado
34
Programa TRE Aire acondicionado
TRE 10 20 con recalentamiento ajustable ó fijo
Condiciones nominales Te 5 C Tc
32 C Tu 28 C OPS 4 K
Válvulas de expansión TRE con conexiones
bimetálicas para soldar cobre sin paño húmedo
35
TRE TU - TC
36
AKV - Válvula de expansión electrónica
AKV 10
AKV 20
AKV 15

• Modulada por pulsos
• Función de solenoide
• Orificios intercambialbles
• Extenso rango de capacidad
• Todos refrigerantes
• Sistema de amortiguación hidraúlico
• Bobinas especiales

37
Datos técnicos AKV
Programa de válvulas AKV
Existen también válvulas electrónicas para
amoniaco R717
38
Capacidad de las válvulas AKV
AKV 15
AKV 20
AKV 10
100
20
100
800
16
630
15
75
600
63
10
400
10
50
400
R22 Capacidad en kW
40
6,3
250
25
4
5
25
200
160
2,5
100
1,6
1
1
2
3
4
5
6
7
1
2
3
1
2
3
4
5
4
Orifice no.
La tubería de líquido antes de la válvula se debe
calcular en función de la AKV seleccionada
