Title: Estructuras

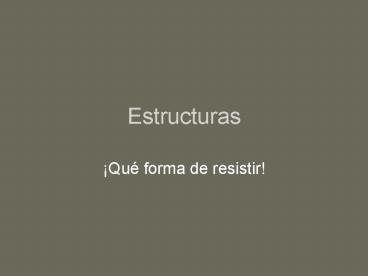

1
Estructuras
  • Qué forma de resistir!

2
Estructura de un objeto
  • Estructura es la forma de disponer las partes de
    un todo
  • En tecnología con la palabra estructura nos
    referimos a la manera de distribuir el material
    en un objeto.
  • La resistencia de un objeto depende de su forma
    (de su estructura)

3
Estrategias para conseguir objetos resistentes
  • Triángulos
  • Perfiles
  • Arcos
  • Bóvedas
  • Ángulos triedros

4
Triángulos
Otras formas se deforman aunque no se rompan sus
barras ni sus uniones
Los triángulos son indeformables
5
Ejemplos de estructuras con triángulos
6
Ejemplos de estructuras con triángulos
7
Perfiles
  • Son formas alargadas con un corte característico

T
I
Perfil en T
Perfil en I
8
Los perfiles son resistentes a flexión
Se utilizan para hacer vigas
Y para columnas
9
Ejemplos de estructuras con perfiles
Perfil en una viga
Perfil en una columna
10
Los arcos transforman una flexión en una
compresión
Las piezas del arco se llaman dovelas
11
Los arcos son tan resistentes que en ocasiones es
lo único que queda de antiguas construcciones
12
Ángulos triedros
  • Son unión de 3 planos compartiendo un punto
    llamado vértice.

13
Ejemplos
Ángulo diedro, se deforma
Ángulo triedro, no se deforma
14
Ejemplos
15
Bóvedas
Los bóvedas son superficies curvas
Son extraordinariamente resistentes
16
Bóvedas
Las bóvedas se usan para hacer cubiertas
17
Bóvedas
Las grandes presas tienen forma abovedada
Con poco material tienen una gran resistencia
18
Estructuras mixtas
  • Cúpula geodésica

Es una bóveda
Formada por triángulos
19
Estructuras mixtas
Arco
Formado por triángulos
