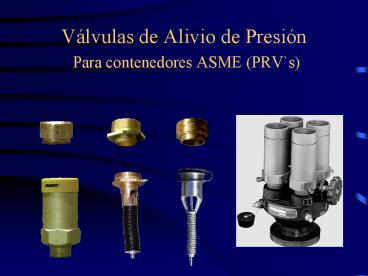

Válvulas de Alivio de Presión Para contenedores
ASME (PRVs)
2
Válvulas de Alivio de Presión

• Diseñadas para
• proteger el contenedor
• de presión excesiva
• debido a
• Sobrellenado.

Llenado al 100
3
Válvulas de Alivio de Presión

• Altas presiones debido a calor externo excesivo
  (fuego).

Calor de Fuego
4
Válvulas de Alivio de Presión

• Altas presiones debido a purgado incorrecto.

Suma de presiones de Aire Gas L.P.
5
Válvulas de Alivio de Presión

• Diseñadas para
• proteger el contenedor
• de sobre presiones
• debido a
• Altas presiones debido a combustible incorrecto.

Llenado al 100
6
Válvulas de Alivio de Presión

• Las primeros dispositivos de alivio de presión
  fueron tomados de otras industrias.
• Tapones de Fusible.
• Discos de explosión.
• Tipos de Acción pop
• de resellado fueron desarrolladas a
  principios de los 1930s.

7
Válvulas de Alivio de Presión

• Válvulas de acción pop son diseñadas para
  proteger contenedores de GLP y NH3.

• Las PRVs pueden ser externas, semi-internas, o
  totalmente interna.

• Válvulas hidrostáticas son diseñadas para
  proteger líneas de liquido.

• Las PRVs Hidrostática son siempre externas.

8
Válvulas de Alivio de Presión
Retenedor de resorte roscado
Cuerpo
Asiento de disco Retenedor
Resorte
Orificio de drenado
Asiento
Externa
9
Válvulas de Alivio de Presión
Cuerpo superior
Asiento de disco Retenedor
Orificio de drenaje
Asiento
Vástago
Cuerpo inferior
Resorte
Retenedor de resorte roscado
Semi-Interna
10
Válvulas de Alivio de Presión

• ASME Externas

La válvula se acopla sobre el contenedor.
Se acopla en la parte superior del contenedor
Series 3131/3132/3133 3135
Series A3149
11
Válvulas de Alivio de Presión
Asiento, asiento de disco y retenedor, están
sobre la conexión del contenedor.

• ASME PRVs
• Semi Interna

Guía de resorte, vástago, resorte, tuerca de
ajuste debajo de la conexión del contenedor.
12
Válvulas de Alivio de Presión

• ASME PRVs
• Totalmente internas

Resorte Guía del vástago Asiento Asiento de disco
Vástago Están situados bajo la parte superior
del contenedor.
13
Válvulas de Alivio de Presión

• DOT PRVs
• Totalmente Interna

Por encima del acoplamiento

• 8545AK
• 8544 Series
• 8543 Series

14
Válvulas de Alivio de Presión

• Hydrostatic PRVs
• External

Cople
15
Válvulas de Alivio de Presión

• ASME PRVs
• 250 Presión calibrada
• (marcada en el cuerpo de la válvula)

Abre de 0 al 10 de la presión calibrada (250
-275 PSIG).
Cierra al 90 de la presión calibrada (225-248
PSIG).
16
Válvulas de Alivio de Presión

• ASME PRVs
• 250 Presión calibrada
• (marcada en el cuerpo de la válvula)

Cerrado (desde abertura total) 60 de la
presión calibrada (150 PSIG).
Abre totalmente 120 de la presión
calibrada (300 PSIG).
17
Válvulas de Alivio de Presión
ASME PRVs

• ASME por The National Board, (nota no todas las
  PRVs son ASME) Las válvulas son probadas a 120
  de la presión calibrada y después reducida en un
  10.

• Listada UL por flujo y desempeño. Capacidad de
  flujo UL de la válvula a 120 de la presión
  calibrada.

18
Válvulas de Alivio de Presión

• PRVs Hidrostáticas
• Son diseñadas para proteger de presiones
  excesivas a las líneas de liquido donde queda
  atrapado GAS L.P.
• capacidad de flujo limitada.
• Solo se utilizan en Líneas que necesitan control
  de presión de 250 a 450 PSIG.

19
Válvulas de Alivio de Presión

• Como funciona una válvula hidrostática
• Liquido es atrapado .
• Se forma presión.
• La válvula hidrostática empezara a filtrar o
  permitir flujo. Esto continúa hasta que la
  presión es reducida.

20
Válvulas de Alivio de Presión

• Como funcionan las válvulas de alivio
• Se forma presión por debajo del asiento del
  disco.
• El disco se mueve lentamente del asiento
  (empezara a descargar).

21
Válvulas de Alivio de Presión

• Cuando la presión aumenta el disco se moverá
  rápidamente hacia arriba (POP)
• Si continua el incremento en la presión, el disco
  se moverá a una posición totalmente abierta.

22
Válvulas de Alivio de Presión

• Cuando la presión baja el disco se moverá hacia
  el asiento.

23
Válvulas de Alivio de Presión

• Cuando la presión es reducida a un nivel seguro
  el asiento del disco sellara completamente
  (resellado).

24
Válvulas de Alivio de Presión

• Placa ASME para PRV

Numero de parte
Nombre del fabricante
Presión de abertura
Tamaño de conexión
Fecha de fabricación
Símbolo UL y capacidad de flujo
Símbolo ASME capacidad de flujo
25
Válvulas de Alivio de Presión

• Manifold Multiport

Manifold Multiport

• Permite dar servicio o reemplazar cualquiera de
  las válvulas sin evacuar el recipiente.
• Puede ser instalado en el orificio pasa hombres o
  brida de cuello soldado.
• Válvulas de alivio de presión son valuadas ASME
  o listadas UL para usarse con Gas L.P.

contenedor
Pasa hombres
Manifold Multiport
contenedor
Brida de cuello soldado
26
Válvulas de Alivio de Presión

• Como se mide su capacidad?

• Manifold Multiport

La capacidad de flujo de los Multiports es medido
sin contar una de sus válvulas. Por ejemplo una
A8574G (4 válvulas) se mide su flujo con 3
válvulas.
27
Válvulas de Alivio de Presión

• Multiport Manifolds

Puerto 4 Válvula que será removida

• Como trabaja?

Se rota el manifold para igualar con el puerto
correspondiente girando el numero de la perilla
con la marca en el cuerpo.
marca en el cuerpo
28
Válvulas de Alivio de Presión
Multiport Manifolds
Puerto 4

• Como trabaja?

El manifold es empatado con el asiento de teflón.

29
Válvulas de Alivio de Presión
Multiport Manifolds
Puerto 4

• Como trabaja?

Purgador Girar hasta que asiente (manecillas del
reloj).
Ventila el gas atrapado a la atmósfera
Para el flujo de gas del contenedor hacia la
válvula
30
Válvulas de Alivio de Presión
Multiport Manifolds
Puerto 4

• Como trabaja?

Una vez que el gas ceso y se ventilo, puede
remover la válvula con seguridad.
Remueva primero el deflector del orificio de
drenado.
31
Válvulas de Alivio de Presión
Puerto 4
Multiport Manifolds

• Como trabaja?

Instale la nueva válvula en el Puerto 4 y luego
reinstale el deflector del orificio de drenado.
Por ultimo instale el deflector del orificio de
drenado.
32
Válvulas de Alivio de Presión
Multiport Manifolds

• Como trabaja?

Puerto 4
Purgador Girar hasta que asiente (contra de
manecillas del reloj).
Cesa la ventila de el gas atrapado en la cámara
Permite el flujo de gas del contenedor hacia la
válvula
33
Válvulas de Alivio de Presión
Multiport Manifolds
Puerto 4

• Como trabaja?

Revisar si hay fugas después rotar la manija al
siguiente puerto y remover e instalar la
siguiente válvula.
34
Válvulas de Alivio de Presión
Multiport Manifolds

• Que es el deflector de orificio de drenado?
• Permite que desechos fluyan fuera de la válvula
  de alivio de presión.
• Si la válvula descarga y el gas enciende dirigirá
  la flama lejos de las demás válvulas.

Deflector
Orificio de drenado
35
Válvulas de Alivio de Presión
Advertencias, Inspección, Guía de reemplazo

• Como inspeccionar.
• Que observar.
• Cuando remover para mantenimiento
• Que no hacer.
• Sugerencias
• Tiempos de Reemplazo.

36
Válvulas de Alivio de Presión
Advertencias

• Se debe usar protección para los ojos al efectuar
  inspección de la válvula.
• Nunca mirar directamente dentro de una válvula,
  ni coloque alguna parte de su cuerpo en el área
  de descarga de presión.
• Se sugiere el uso de una linterna y un espejo par
  alas inspecciones visuales.

37
Válvulas de Alivio de Presión

• Que inspeccionar.

• 1. Tapa protectora

2. Deterioro y/o corrosión en resorte de la
válvula de alivio
3.Limpiar orificios de drenado
38
Válvulas de Alivio de Presión

• Que inspeccionar.

4. Daño Físico
5. Alteración o reajuste
6. Corrosión y contaminación.
7. Fuga en el asiento.
39
Válvulas de Alivio de Presión

• Que inspeccionar.

8. Material ajeno.
9. Corrosión o fuga en la conexión al contenedor.
40
Válvulas de Alivio de Presión
Cuando remover para mantenimiento

• Cualquier falta de los puntos anteriores requiere
  mantenimiento inmediato.
• Si no se puede reparar es necesario Reemplazar la
  válvula.

41
Válvulas de Alivio de Presión
No se debe de hacer
Cuerpo lleno de grasa
No ponga grasa en el cuerpo de la válvula, si
existe humedad o contaminantes reemplácela .
42
No se debe de hacer

• Nunca tape la salida de una válvula de alivio con
  algún dispositivo.

43
Válvulas de Alivio de Presión
Sugerencias

• Deben ser inspeccionadas no menos de una vez al
  año.
• Si existe alguna duda acerca de la condición de
  la válvula, esta debe reemplazarse.

44
Válvulas de Alivio de Presión

• Sugerencias.

45
Válvulas de Alivio de Presión

• Razones sugeridas para el reemplazo.

46
Válvulas de Alivio de Presión
Válvulas en mal estado
