Title: Tema IV' Tecnologas de acceso a redes


1

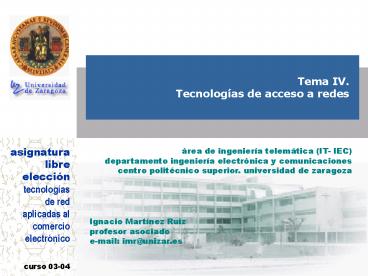

Tema IV. Tecnologías de acceso a redes
Ignacio Martínez Ruiz profesor asociado e-mail
imr_at_unizar.es
2
Introducción
INTRO TECH EJS
ISP1
Backbone SONET/ATM
LAN B
Switch telefónico
Cabecera Cable TV
Central DSLAM
VDSL ADSL IDSL/SDSL FR ATM Cable RDSI
POTS GSM
PTR
TR1
MS
D/C
D/C
Splitter
D/C
Datos
Voz - Datos
Voz - Circuitos
HFC
3
Introducción
INTRO TECH EJS
ISP(Proveedor de acceso)
RTC
PTR
Gatekeeper (control accesos)
Internet
módem RTC
Gateway (Pasarela) H.323
V
RDSI
Tarjeta RDSI
Red Telefónica
Splitter
ADSL
Para reducir costes se utiliza la pasarela mas
próxima al destinatario
módem ADSL
PTR
HFC
módem Cable
4
Introducción
RTC y módem. Esquema funcional.
INTRO TECH EJS
Módem - Bucle abonado Tasa 33.6 - 56
Kbps Acceso PTR analógico Medio Par trenzado
RTC
Acceso analógico
Switch telefónico
teléfonos analógico
PTR
Internet Service Provider ISP
Acceso analógico
módem RTB Ordenador
INTERNET
Domicilio del abonado
5
Introducción
ADSL. Esquema funcional.
INTRO TECH EJS
ADSL - Bucle abonado Tasa 128K - 512K /
2M Acceso Splitter (bandas) Medio Par trenzado
RTC
Acceso analógico
PBX
Switch telefónico
teléfonos analógico
PTR
Splitter
Splitter
DSLAM
Acceso digital
módem ADSL Ordenador
INTERNET
Domicilio del abonado
6
Introducción
RDSI. Esquema funcional.
INTRO TECH EJS
RDSI - Bucle abonado Tasa 64K/128K/1920K Acceso T
R1 Digital Medio Bus/Par trenzado
RDSI
Acceso digital
teléfonos analógico AT RDSI
TLTC Central
TR1
Bus pasivo
Internet Service Provider ISP
Acceso digital
módem RDSI Ordenador
INTERNET
Domicilio del abonado
7
ADSL. Conceptos generales
INTRO TECH EJS
voz
datos
Etapa 1. Centrales análogicas con accesos
analógicos (módem para datos)
Etapa 2. Centrales digitales con accesos
analógicos (conversor A/D)
Etapa 3. Centrales digitales con accesos
digitales (adaptación de terminal)
Etapa 4. Servicios de voz y datos en un mismo
acceso (ADSL)
Etapa 5. Servicios de telefonía, TV e Internet
(cable enlace de fibra óptica)
8
ADSL. Esquema funcional
  • Definición. Funcionamiento del Splitter.
  • ADSL (Asymmetric Digital Subscriber Line Línea
    de abonado Digital Asimétrica) es la tecnología
    de banda ancha que utiliza la infraestructura
    telefónica convencional para la transmisión
    simultánea de servicios de voz y datos sobre el
    par de cobre clásico.
  • La modulación asimétrica del espectro frecuencial
    se da en los dos sentidos de transmisión
  • Descendente (de la central local al usuario)
    descargas desde el servidor (Kbytes).
  • Ascendente (del usuario a la central local)
    peticiones hacia el servidor (bytes).
  • El filtro splitter es un dispositivo, conjunto
    de dos filtros paso bajo y paso alto,
  • que separan respectivamente las señales
    transmitidas de baja y alta frecuencia
  • Voz telefónica (llamada tradicional a través de
    la RTC)
  • Datos ADSL (conexión IP con la central de
    conmutación)

INTRO TECH EJS
9
ADSL. Esquema funcional
Bucle de abonado. Módem ADSL.
INTRO TECH EJS
10
ADSL. Esquema funcional
Instalación de usuario. Splitter y
Microfiltros. Solución con splitter. Se coloca
un splitter, después del PTR, a la entrada de la
vivienda, con ampliación del cableado hasta el
PC. Solución con microfiltros. Filtran datos en
la conexión tfno. (función contraria al
splitter). Se colocan entre la roseta y el tfno
(máx. 3) aunque existan más rosetas sin utilizar.
La solución de microfiltros es más económica no
requiere instalación de splitter, y no se
necesita ampliación de cableado. Sin embargo, la
instalación con splitter es más fiable y con
menos posibilidad de ruidos que los microfiltros
(un mal contacto en las rosetas no afecta a la
conexión del PC).
INTRO TECH EJS
?VDSL
ADSL ?
11
ADSL. Bases tecnológicas
  • DSLAM. Digital Subscriber Line Access Multiplexer
  • La modulación asimétrica implica dos módems ATU
    (ADSL Terminal Unit) distintos
  • ATU-R (Remote) en el usuario, con un máx. de 32
    subportadoras ascendentes.
  • ATU-C (Central) en la central, con un máx. de
    256 subportadoras descendentes, agrupados en
    tarjetas integradas dentro de un chasis de acceso
    múltiple DSLAM , que concentra el tráfico hacia
    una red WAN y permite un despliegue masivo del
    acceso.
  • Esta asignación de banda de datos (de 24KHz a
    1104 MHz) permite coexitir en el bucle de
    abonado con telefonía vocal POTS (hasta 4KHz), al
    contrario que RDSI (hasta 80KHz) o los módems
    convencionales de banda vocal (V.32/V.90 de 300Hz
    a 3.400 Hz).

INTRO TECH EJS
RTC RDSI
ADSL ascendente ADSL descendente

4 24 80 130 138 1.104
f(KHz)
12
ADSL. Bases tecnológicas
  • Comparativa de prestaciones xDSL. ADSL, HDSL,
    VDSL.
  • Cada tecnología xDSL tiene distintas
    características (velocidad, simetría, distancia
    de bucle)
  • RDSI. 144 Kbps (2BD) de tráfico simétrico para
    bucle de hasta 6-7 km.
  • HDSL. 1,5 Mbps ó 2 Mbps (T1 ó E1) de tráfico
    simétrico para bucle de hasta 3-4 km.
  • SDSL. Versión de HDSL sobre un único
    parsimultáneamente T1 y E1 y telefonía básico.
  • ADSL. Hasta 8Mbps (down, de la central) y 800
    Kbps (up) para bucle de hasta 2-3 km.
  • UADSL ADSL Lite, como ADSL para más distancia y
    sin splitter, con menor capacidad (1.5 ó 2Mbps
    para T1 ó E1 descendente, y hasta 300 Kbps
    ascendente).
  • VDSL. Tráfico simétrico de 30 Mbps con bucle de
    distancias cortas y velocidades altas.
  • (300m 52Mb down / 1.5Mb up , y 1.5km 13 Mb
    down / 2.3Mb up).

INTRO TECH EJS
13
ADSL. Servicio Módem 256Kb
INTRO TECH EJS
38,10
Gratuita
Gratuita
Gratuita
Gratuita
Cuota de alta
39,07
39,00
39,00
42,04
39,07 (1ER mes gratis)
Cuota mensual
Autoinstalable
141,20
105,00
Autoinstalable
Autoinstalación
Cuota instalación
USB Vitelcom
Zyxer Prestige 630
Tipo MÓDEM
Comtrend ZT 350
Copperjet 800(Allied Data)
U.S Robotics
20,20
Precio MÓDEM
18.03 (envio)
GRATIS
GRATIS
GRATIS
SERVICIOS
Serv. técnico 24hTuDominio (1año)
256/128 Kbps
256/128 Kbps
256/128 Kbps
256/128 Kbps
256/128 Kbps
Velocidad
10 MB
15 MB
100 MB
10 MB
100 MB
Hosting
5 de 5 MB
10 de 100 MB
ilimitado de 10 MBy 5 de 50 MB
15_at_terra.es(25M)
10_at_ya.com (10M) 10_at_domain (50M)1_at_domain(100 M)
Cuentas correo
1 año
1 año
2 año
2 años
Duración contrato
1 año
14
ADSL. Servicio Router 256Kb
INTRO TECH EJS
38,10
90,15
90,15
Gratuita
Gratuita
Cuota de alta
39,07
38,95
39,00
39,00
39,07 (1ER mes gratis)
Cuota mensual
Autoinstalable
141,20
105,00
Autoinstalable
Autoinstalación
Cuota instalación
NA
84,10
47,00
NA
NA
Cable





Efficient SpeedStream 5660
Router Cisco 827
3 Com 812Office Connect
Comtrend ZT 511
3 Com 812Office Connect
Tipo ROUTER
80,90
570,96
378 9 /mesgestiómantenim.
195,00
Precio ROUTER
GRATIS
Incluida
No oferta
No oferta
Incluida
GRATIS
Tarjeta Ethernet
256/128 Kbps
256/128 Kbps
256/128 Kbps
256/128 Kbps
256/128 Kbps
Velocidad
10 MB
50 MB
15 MB
100 MB
100 MB
Hosting
5 de 5 MB
10 de 50 MB
10 Cuentasespacio ilimitado
ilimitado de 10 MB y 5 de 50 MB
10_at_ya.com (10Mb) 10_at_domain (50Mb)1_at_domain(100 Mb)
Cuentas correo
1 año
4 meses
1 año
2 años
1 año
Duración contrato
Terra y Wanadoo no disponen de oferta ADSL 256 Kb
con Router
15
ADSL. Servicio Router 512Kb
INTRO TECH EJS
ADSL 512
ADSL Expert
ADSL Class
ADSL 512
Productos
183,31
60,00
135,26
Gratuita
Cuota de alta
74,98
90,00
83,94
74,98
Cuota mensual
Efficient Speed Stream 5660
Tipo ROUTER
Router Comtrend ZT 511
3 Com 812Office Connect
3 Com 812Office Connect
Precio ROUTER
145,21
240,40
GRATIS
195,00
SERVICIOS
Serv. técnico 24hTuDominio (1año)
512/128 Kbps
512/128 Kbps
512/128 Kbps
512/128 Kbps
Velocidad
10 MB
100 MB
10 MB
100 MB
Hosting
5 de 5 MB
ilimitado de 10 MBy 5 de 50 MB
5_at_terra.es(25M)
10_at_ya.com (10M) 10_at_domain (50M)1_at_domain(100 M)
Cuentas correo
1 año
2 año
1 año
Duración contrato
1 año
16
ADSL. Servicio Router 2Mb
INTRO TECH EJS
NA
NA
NA
Wireless 3COM
Promoción
38,10
216,56
306,52
Gratuita
Cuota de alta
150,57
180,00
164,24
150,57
Cuota mensual
Efficient Speed Stream 5660
Tipo ROUTER
Router Comtrend ZT 511
3 Com 812Office Connect
3 Com 812Office Connect
Precio ROUTER
145,21
240,40
GRATIS
195,00
SERVICIOS
Serv. técnico 24hTuDominio (1año)
2 Mbps
2 Mbps
2 Mbps
2 Mbps
Velocidad
10 MB
100 MB
10 MB
100 MB
Hosting
5 de 5 MB
ilimitado de 10 MBy 5 de 50 MB
5_at_terra.es(25M)
10_at_ya.com (10M) 10_at_domain (50M)1_at_domain(100 M)
Cuentas correo
1 año
2 año
1 año
Duración contrato
1 año
17
PLC. Ejemplos de servicio
INTRO TECH EJS
18
PLC
  • Características básicas
  • PLC (Power Line Communications) permite
    transmitir datos y voz a través de la red
    eléctrica. Esta tecnología PLC provee conexión
    en cada enchufe ( gt 3.000 millones de hogares con
    conex. eléctrica, y sólo 800 mill.de conex.
    telefónica) y está orientada a dos tipos de
    servicios
  • Acceso a transmisión de datos (Internet,
    televigilancia, telefonía, videoconferencia,
    etc.)
  • Creación de redes LAN domésticas y la domótica.
  • El módem PLC separa la señal eléctrica (220V, 50
    Hz) de los datos (2-30 MHz) envíados al PC.
    Utiliza modulación OFDM (Ortogonal Frequency
    Division Multiplexation) de múltiples portadoras
    a 750 - 1500 bps consiguiendo, en las pruebas
    realizadas, una velocidad media de 2 Mbps,
    simétrica en ámbos sentidos de transmisión,
    pudiendo llegar a más de 10 Mbps.

INTRO TECH EJS
19
PLC
INTRO TECH EJS
20
PLC
INTRO TECH EJS
21
PLC
INTRO TECH EJS
22
PLC
INTRO TECH EJS
23
PLC
INTRO TECH EJS
24
PLC
INTRO TECH EJS
25
Red HFC
Características básicas Es una Red óptica de
alta capacidad que interconecta cabeceras de
servicio ubicadas en diferentes poblaciones.
Presenta varias alternativas de diseño según
topologías (P2P, mixto, anillo redundante),
óptica (2ª ó 3ª ventana, con o sin DWDM) y
transporte (SDH, propietario). La cabecera de
servicios es el origen de los servicios de
telefonía, televisión y red de datos. Parte de la
red HFC que salva el tramo entre PCR (TAP y/o
caja de pares) y el PTR en el cliente. El diseño
de las acometidas depende de la estructura del
edificio, y hay múltiples alternativas PCRs
distribuidos en planta baja, cajas de TAPs a
diferentes alturas, PCRs en las azoteas, etc.
INTRO TECH EJS
26
Cablemódem
Características básicas Es un dispositivo que
permite la conexión del usuario a la red de cable
permitiendo la transmisión de datos y la conexión
a Internet a grandes velocidades (hasta 40Mbps).
Se conecta a la red HFC (PTR) mediante un
conector de cable coaxial y al PC a través de una
interfaz Ethernet 10BaseT o puerto USB. Es aprox.
500 veces más rápido que un módem a 56k.
Capacidad flexible y programable desde cabecera.
Relación de tasas up/down configurable. Receptor
RF 64/256 QAM.Datos modulados usando QPSK/16 QAM.
INTRO TECH EJS
27
Cablemódem
Espectro de potencias
INTRO TECH EJS
28
Red HFC
TORPEDO DE PARES SPLITTER AMPLIFICADOR
TELÉFONO ANALÓGICO CABLEMÓDEM SET
TOP BOX (decodificador)
Equipos en la red de comunicaciones
INTRO TECH EJS
29
Red HFC
  • Características básicas
  • 264 fibras 1 anillo principal con 4 nodos
    primarios
  • 240 fibras 4 troncales que cuelgan de cada
    nodo primario
  • 48 fibras 45 anillos finales que cuelgan de
    cada troncal
  • 6 nodos finales por cada anillo final. red
    coaxial y red de pares

INTRO TECH EJS
60.000
STM-4
ANILLO
PRINCIPAL
CABECERA
STM-4
STM-4
TRONCAL
STM-4
15.000
STM-4
STM-4
Nodo Final
Nodo Final
Nodo Final
ANILLO
FINAL
Nodo Final
STM-1
Nodo Final
Nodo Final
5.000
48 FIBRAS OPTICAS
30
Coaxial vs Red de pares
INTRO TECH EJS
31
TV over cable/adsl
INTRO TECH EJS
32
El cable en España
INTRO TECH EJS
33
HFC. Ejemplos de servicio
Cable VS xDSL. Comparativa de prestaciones.
INTRO TECH EJS
34
Soluciones y servicios
Teleservicios RDSI. Ejemplos de configuraciones.
INTRO TECH EJS
Servicios portadores. Ofrecen transporte de
información, según a) Modo Circuito. b)
Modo Paquete. Servicios finales. Teleservicios.
Telefonía, Telefonía a 7 Khz., Facsímil grupo 2/3
- 4, Teletex, Videotex, videotelefonía,
etc. Servicios suplementarios. Modifican o
complementan a un teleservicio.
35
Soluciones y servicios
Teleservicios RDSI. Servicios suplementarios. Pre
sentación número entrante Desvío de llamada
(CLIP, Calling Line Identification
Presentation). (CD, Call Deflection).
Informe de Costes Señalización
usuario-usuario (AOC, Advice of Charge). (UUS,
User-User Signaling).
INTRO TECH EJS
36
Soluciones y servicios
Teleservicios RDSI. Llamada en espera. Llamada
múltiple.
INTRO TECH EJS
Llamada en espera (CW, Call Waiting). Con una
llamada entrante, se activa cuando todos los
canales B están ocupados. El nº máximo de
llamadas en espera se fija por la red, contratado
por el usuario. Llamada a tres (3TPY,
Three-PartY service). El usuario que inicia la
comunicación debe hacer las 2 llamadas con el
mismo CEI (Connection Endpoint Identif). La 1ª
debe estar retenida (activeheld ), la 2ª en
active-idle. Requiere solicitud Begin 3TPY para
iniciar el servicio y su confirmación.
37
Soluciones y servicios
  • Centralitas PBX. Característivas principales.
  • - Enrutamiento automático LCR/ARS inserción
    prefijos, larga distancia, líneas GS
  • - Conexión tfnos analóg/digitales (puertos EXT)
  • - Restricción de llamadas. Línea privada.
  • - Reserva Extensión o Línea Exterior ocupada
  • - Visualización Número y Nombre interlocutor
  • - Desvíos y Transferencia de Llamadas
  • - Selección de Acceso a Líneas Exteriores
  • - Selección de Recepción Llamadas Entrantes
  • - Aviso de Llamada durante una Conversación.
  • - Mensaje/ Indicación Ausencia (Bidireccional)

INTRO TECH EJS
38
Soluciones y servicios
Videoconferencia de sala. CODEC hardware.
INTRO TECH EJS
128-384 Kb/s
RDSI o Internet
Estándares H.320, H.323, etc.
39
Soluciones y servicios
Videoconferencia de sala. Multipunto.
INTRO TECH EJS
RDSI o Internet
Servidor MCU (Multipoint Control Unit)
40
Soluciones y servicios
Videoconferencia de sobremesa. CODEC software.
INTRO TECH EJS
RDSI o Internet
41
Soluciones y servicios
Telemedicina.
INTRO TECH EJS
Internet
MJPEG
Compresión lossless
42
Soluciones y servicios
Seguridad.
INTRO TECH EJS
Internet o Intranet
43
Soluciones y servicios
Distribución de vídeo. Streaming En
directo. Bajo demanda Servidor de vídeo
INTRO TECH EJS
Intranet
MPEG-1 / MPEG-2
44
Soluciones y servicios
TV en red de datos.
INTRO TECH EJS
Servidores de vídeo
Guía de programación
NBC
Guía
256K
LAN
Enterprise WAN
WAN
Reuters
CBS
CNN
128K
CBS
Televidentes locales (MPEG-1, MPEG-2)
CNN
Televidentes remotos (MPEG-4)
45
Soluciones y servicios
Aprendizaje contínuo. Tele-enseñanza.
INTRO TECH EJS
Servidores de vídeo
Guía de programación
Prg3
Presentaciones en directo
Guía
LAN
Enterprise WAN
WAN
Prg1
Prg2
Prg3
Prg1
Cursos programados regularmente y emitidos por
multicast varias veces por semana
46
Soluciones y servicios
  • Red Domótica. HOME NETWORKING
  • Integra distintas redes y servicios
  • Control domótico
  • Telefonía
  • Entretenimiento
  • Intranet
  • Mediante un RESIDENTIAL GATEWAY (Pasarela
    Residencial), un elemento que conecta las redes
    interiores con las redes de acceso.
  • Se define la especificación OSGi (Open Service
    Gateway Iniciative) para el desarrollo de
    servicios sobre pasarelas residenciales.

INTRO TECH EJS
47
Soluciones y servicios
Red Domótica. Aplicaciones.
INTRO TECH EJS
48
Soluciones y servicios
INTRO TECH EJS
49
Soluciones y servicios
INTRO TECH EJS
50
Soluciones y servicios
  • Evolución de las redes. Conclusiones.
  • Acceso en banda ancha permanente.
  • Nuevas soluciones (xDSL, HFC, ... )
  • Migración de la inteligencia a los nodos.
  • En la operadora, bajos ingresos por el transporte
    de datos. Ampliación de servicios ofrecidos al
    usuario final.

INTRO TECH EJS
51
Soluciones y servicios
  • Evolución de las redes. Conclusiones.
  • La ley (Real Decreto 1/98) obliga a dotar de ICT
    a todas las viviendas de nueva construcción
  • ICT(Infraestructuras Comunes de
    Telecomunicaciones)

INTRO TECH EJS
Previsión de hogares con BA en España (miles)
52
Bibliografía. Enlaces WWW
  • Bibliografía. Enlaces WWW.
  • Acceso en banda ancha permanente. Douglas E.
    Comer Redes de Computadoras, Internet e
    Interredes (1997), Prentice Hall. 5.200 Pts, ISBN
    970-17-0021-X.
  • Andrew S. Tanenbaum Redes de Computadoras, 3ª
    ed. (1997), Prentice Hall. 5. 954pts, ISBN
    968-880-958-6.
  • William Stallings Comunicaciones y redes de
    computadores, 6ª ed. (2000), Prentice Hall. 6.150
    pts, ISBN 84-205-2986-9.
  • Fred Halsall Comunicaciones de datos, redes de
    computadores y sistemas abiertos, 4ª ed. (1998),
    Addison Wesley 7.820 pts, 955 pag., ISBN
    0-201-65307-9.
  • Uyless Black Tecnologías emergentes para Redes
    de Computadoras, 2ª ed. (1999), Prentice Hall
    5.500 pts, ISBN 970-17-0268-9
  • F. Fluckiger Understanding Networked Multimedia
    (1995), Prentice Hall, ISBN 0-13-190992-4.
  • P. W. Agnew y A. S. Kellerman Distributed
    Multimedia (1996), Addison-Wesley, ISBN
    0-201-76536-5.
  • M. Robin y M. Poulin Digital Television
    Fundamentals (1998), McGraw-Hill, ISBN
    0-07-053168-4.

INTRO TECH EJS
53
(No Transcript)
About PowerShow.com
