Title: EL PROGRAMA GLOBE ARGENTINA

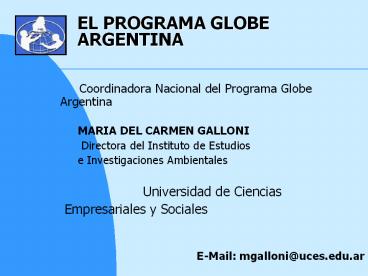

1
EL PROGRAMA GLOBE ARGENTINA
  • Coordinadora Nacional del Programa Globe
    Argentina
  • MARIA DEL CARMEN GALLONI
  • Directora del Instituto de Estudios
  • e Investigaciones Ambientales
  • Universidad de Ciencias
  • Empresariales y Sociales
  • E-Mail mgalloni_at_uces.edu.ar

2
EQUIPO TECNICO OPERATIVO DEL PROGRAMA GLOBE EN
ARGENTINA
  • ACOSTA, MERCEDES
  • DANERI, MARIA MARTA
  • VAZQUEZ, BEATRIZ

3
El PROGRAMA GLOBE ARGENTINA
  • FUNDAMENTOS DE LA TELEOBSERVACION
  • 1RA. PARTE
  • Trabajo realizado por Dra. Mercedes Acosta
  • Septiembre 2005

4
INDICE
  • 1- Presentación EL PROGRAMA GLOBE.
  • 2- Ciencia y Tecnología Espacial
  • 3- Nociones Prelimares de Teleobservación.
  • 4- Principios Físicos de la Teleobservación.
  • 5 - Sistemas Espaciales en Teleobservación.
  • 6 - Interpretación Visual de Imágenes.
  • 7 -Sistema de Clasificación Modificada de la
    UNESCO MUC
  • 8- Bibliografía
  • 9- Glosario
  • 10- Organismos Espaciales
  • 11- Galería de Imágenes

5
  • Presentación
  • EL PROGRAMA GLOBE
  • http//www.globe.gov

6
OBJETIVOS DE GLOBE
  • 1- Mejorar la conciencia ambiental de las
    personas del mundo.
  • 2- Contribuir a la comprensión científica de la
    Tierra
  • 3- Ayudar a que los estudiantes alcancen mayores
    niveles de aprendizaje en ciencia y matemáticas.

7
Los seis elementos educativos claves del
PROGRAMA GLOBE
  • Selección de sitios de estudio locales y sitios
    de muestreo
  • Realización cuidadosa de mediciones siguiendo un
    horario regular.
  • Entrega de datos.
  • Realización de actividades de aprendizaje.
  • Utilización de los sistemas GLOBE en el Internet
    para explorar y comunicar.
  • Impulso de las investigaciones de los estudiantes.

8
TODO EL PLANETA TIERRA ES PARTE DEL DOMINIO DE
LA INVESTIGACION CIENTIFICA DE GLOBE
  • Dominios específicos de la
    investigación
  • científica de Globe
  • Investigación de la Atmósfera
  • Investigación de Hidrología
  • Investigación de Suelos
  • Investigación de Cobertura Terrestre y Biología
  • Investigación con GPS
  • Investigación de las Estaciones- Fenología

9
CIENCIA Y TECNOLOGIA ESPACIAL
10
  • Actividad Espacial
  • 1- SATELITES
  • 2- COMUNICACIONES
  • 3- TELEOBSERVACION
  • 4- CIENCIAS BASICAS
  • 5- EDUCACION
  • 6- ACCESO A ORBITA
  • 7- MATERIALES
  • 8- CUESTIONES JURIDICAS

11
N0CIONES PRELIMINARES DE TELEOBSERVACION
12
NUEVAS TECNOLOGIASINFORMACION
SATELITALSISTEMAS DE INFORMACION
GEOGRAFICASISTEMAS DE POSICIONAMIENTO GLOBAL
13
Huracán Katrina Fuente NASA 8/24/2005


14
Huracán Katrina acercándose a Nueva
Orleáns Tomada el 25 de Agosto de 2005


15
Nueva Orleans, Louisiana Agosto 28, 2002Previa
al Huracán Katrina
16
(No Transcript)
17
Biloxi, antes y despues
18
(No Transcript)
19
(No Transcript)
20
(No Transcript)
21
DEFINICION DE TELEOBSERVACION
  • ES EL ARTE O LA CIENCIA DE OBTENER INFORMACION
    SOBRE UN OBJETO, ZONA O FENOMENO, A TRAVES DEL
    ANALISIS DE INFORMACION OBTENIDA POR UN
    DISPOSITIVO QUE NO SE ENCUENTRA EN CONTACTO CON
    EL OBJETO, ZONA O FENOMENO DE INVESTIGACION
  • FUENTE Lillesand/Kiefer, 1979.

22
REMOTE SENSINGTELEDETECCIONSENSORIAMIENTO
REMOTOTELEOBSERVACION
23
FUNDAMENTOS DE LA TELEOBSERVACION
  • Firma espectral o patrón espectral
  • Es la forma peculiar de reflejar o emitir
    energía de un determinado objeto o cubierta.
  • Depende de las características físicas o
    químicas del objeto que interaccionan con la
    energía electromagnética, y varía según las
    longitudes de onda.

24
Firmas espectrales típicas para tres tipos de
superficies
25
SENSORES O CARGA UTIL
  • Sensores Pasivos
  • NECESITAN DE LA LUZ SOLAR
  • MSS BARREDOR MULTIESPECTRAL
  • TM MAPEADOR TEMATICO
  • Sensores Activos
  • POSEE ENERGIA PROPIA
  • RADAR

26
PROCESO DE TELEOBSERVACION
  • Fuente de energía
  • Cubierta Terrestre
  • Sistema Sensor
  • Sistema de Recepción- Comercialización
  • Intérprete
  • Usuario Final

27
(No Transcript)
28
TIPOS DE RESOLUCIONES DE LAS IMAGENES
  • ESPECTRAL
  • Se refiere al número de bandas y a la anchura
    espectral de
  • las bandas
  • ESPACIAL
  • Es la medida del objeto mas pequeño que puede ser
    distinguido sobre una imagen
  • TEMPORAL
  • Se refiere a cada cuanto tiempo recoge el sensor
    una imagen de un área en particular

29
EVOLUCION HISTORICA DE LOS SISTEMAS DE
TELEOBSERVACION
  • LA TELEOBSERVACION HASTA 1960
  • Las fotografías aéreas eran los únicos sistemas
    utilizados para obtener información de la
    superficie de la tierra, a pesar que la película
    infrarroja y el radar ya se habían desarrollado y
    utilizado en la Segunda Guerra Mundial.
  • El Ojo humano
  • Globos de aire caliente
  • Finales de 1800- Cámaras fotográficas
  • 1860 - 1ra fotografía de la ciudad de Boston,
    Massachusetts, EEUU.
  • 1906 - Otra foto peculiar se tomó durante el
    terremoto e incendio de San Francisco, se
    utilizaron 17 cometas atadas a un bote anclado en
    la Bahía de San Francisco.
  • .

30
  • Desde 1960 hasta nuestros días, caracterizado por
    la multiplicidad de sistemas de sensores.
  • 1960 - Primer satélite de observación TIROS
    1-EEUU
  • 1972 - Primer satélite de Recursos Naturales
    ERTS 1
  • NASA .Luego llamado Landsat 1.EEUU
  • 1973 - Laboratorio espacial tripulado Skylab -
    EEUU
  • 1978 - Satélite oceanográfico Seasat - EEUU
  • 1986 - Satélite francés SPOT.
  • 1987 - MOS - 1 Japón
  • 1988 - IRS - 1 India.
  • 1991 - ERS-1 ESA
  • 1992 - JERS-1 Japón.
  • 1995 - Radarsat Canadá.
  • 1999 - Ikonos.EEUU

31
INFORME RIDE(1987)EL FUTURO DE LOS E.E.U.U EN EL
ESPACIO
  • 1- MISION AL PLANETA TIERRA.
  • 2- EXPLORACION DEL SISTEMA SOLAR.
  • 3- PUESTO DE AVANZADA EN LA LUNA.
  • 4- SERES HUMANOS HACIA MARTE.

32
ASPECTOS LEGALES DE LA TELEOBSERVACION
Grandes directrices de esta legislaciónAsamble
a General de la ONU Diciembre 1986
33
  • 1- La Teleobservación se realizará en beneficio e
    interés de todos los países, de acuerdo con el
    derecho internacional.
  • 2- Se respetará el principio de soberanía plena y
    permanente de los Estados sobre su propia riqueza
    y recursos naturales, sin perjudicar los
    legítimos derechos e intereses del Estado
    observado.
  • 3- Se promoverá la cooperación internacional
    sobre recepción, interpretación y archivos de
    datos, prestándose asistencia técnica.

34
  • 4- Deberán los Estados informar al Secretario
    General de las Naciones Unidas de los programas
    de Teleobservación que se propongan desarrollar,
    así como a los Estados interesados que lo
    soliciten.
  • 5- Se informará a los Estados afectados para
    prevenir fenómenos perjudiciales para su medio
    ambiente, y contarán con acceso sin
    discriminación, y a un coste razonable, de los
    datos obtenidos sobre su territorio
  • Fuente Chuvieco Emilio, 2000.

35
(No Transcript)
36
(No Transcript)
37
VENTAJAS DE LA OBSERVACION ESPACIAL
  • COBERTURA GLOBAL Y PERIODICA DE LA SUPERFICIE
    TERRESTRE
  • VISION PANORAMICA
  • HOMOGENEIDAD EN LA TOMA DE DATOS
  • INFORMACION SOBRE REGIONES NO VISIBLES DEL
    ESPECTRO
  • FORMATO DIGITAL DE LAS IMAGENES

38
EL CONCEPTO MULTI
  • Multiespectral
  • Abarca más de una región del espectro.
  • Multitemporal
  • Abarca más de una fecha para un determinado
    fenómeno.
  • Multiplataforma
  • Comprende más de una plataforma.
  • Multisensor
  • Comprende la utilización de más de un sensor.
  • Multibanda
  • Comprende más de una banda.
  • Multidisciplinaria
  • Interviene más de una disciplina científica.
  • Fuente Dr. Robert N. Colwell, (Universidad de
    California, Berkeley)1975.

39
PRINCIPALES APLICACIONES
  • AGRICULTURA Y BOSQUES
  • CARTOGRAFIA Y PLANEAMIENTO URBANISTICO
  • GEOLOGIA
  • METEOROLOGIA
  • RECURSOS HIDROGRAFICOS
  • OCEANOGRAFIA Y RECURSOS MARITIMOS
  • MEDIO AMBIENTE

40
(No Transcript)
41
Imagen del satélite MODIS-AQUA del 3 de agosto
del 2003, relativa a los incendios forestales
ocurridos recientemente en Extremadura y
Portugal. Fuente Instituto Nacional de
Investigación y Tecnología Agraria y Alimentaría
de España.
42
Imágenes del satélite argentino SAC-C de los
incendios ocurridos en las provincias argentinas
de Córdoba y Santiago del Estero el 19 de agosto
del 2003.Fuente CONAE
43
  • Imagen pancromática de las afueras de Caracas,
  • Venezuela recepcionada el 30/12/1999 por el
    IKONOS.
  • Nos muestra los efectos del desplazamiento de
    lodo ya que fue tomada luego de grandes
    inundaciones.
  • Fuente www.spaceimaging.com

44
  • Imagen de la Ciudad de Córdoba y Alrededores.
    Argentina

Fecha de Toma 1º de enero de 2001 Satélite
Landsat 7Resolución de 30 metros por
píxel. Combinación de bandas Rojo Banda 7
Verde Banda 5 Azul Banda 2
45
El EJIDO Y ALMERIA
46
PARQUE NACIONAL IGUAZU
47
BRASIL - AMAZONAS
48
(No Transcript)
49
(No Transcript)
50
  • PRINCIPIOS FISICOS DE LA TELEOBSEVACION

51
(No Transcript)
52
  • LOS TRES PRINCIPALES ELEMENTOS DE CUALQUIER
    SISTEMA DE TELEOBSERVACION
  • 1- SENSOR ( NUESTRO OJO)
  • 2- OBJETO OBSERVADO
  • 3- FLUJO ENERGETICO QUE PERMITE PONER A AMBOS EN
    RELACION
  • LAS TRES FORMAS DE ADQUIRIR INFORMACION A PARTIR
    DE UN SENSOR REMOTO
  • 1- REFLEXION
  • 2- EMISION
  • 3- EMISION REFLEXION.

53
EL OJO HUMANO
  • El ojo humano capta la luz visible que es
    radiación electromagnética u ondas de luz.
  • El ojo humano puede obtener cerca del 90 de la
    información que recibimos del medio ambiente.
  • La luz visible constituye únicamente una pequeña
    parte de toda la larga cadena de ondas de luz.

54
Introducción a la Teledetección Image 5 of 29

55
EL ESPECTRO ELECTROMAGNETICO- BANDAS
  • 1- Rayos Gama
  • 2- Rayos X
  • 3- Ultravioleta
  • 4- Luz Visible
  • 5- Infrarrojo Cercano
  • 6- Infrarrojo Medio
  • 7- Infrarrojo Termal
  • 8- Microondas
  • 9- TV y Radio.

56
  • Desde el punto de vista de la
    Teleobservación, conviene destacar una serie de
    bandas espectrales, que son las más
    frecuentemente empleadas con la tecnología
    actual.
  • A continuación se cita la terminología más común
  • Espectro Visible (0,4 a 0,7 ?m). Se denomina así
    por tratarse de la única radiación
    electromagnética que pueden percibir nuestros
    ojos, coincidiendo con las longitudes de onda es
    donde es máxima la radiación.
  • Infrarrojo próximo (0,7 a 1,3 ?m). A veces se
    denomina también infrarrojo reflejado o
    fotográfico, puesto que parte de él puede
    detectarse a partir de filmes dotados de
    emulsiones especiales. Resulta de especial
    importancia por su capacidad para discriminar
    masas vegetales y concentraciones de humedad

57
  • Infrarrojo medio (1,3 a 8 ?m ), en donde se
    entremezclan los procesos de reflexión de la luz
    solar y de emisión de la superficie terrestre.
    Resulta idóneo para estimar contenido de humedad
    en la vegetación y detección de focos de alta
    temperatura.
  • Infrarrojo lejano o térmico (8 a 14 ?m ), que
    incluye la porción emisiva del espectro, se
    detecta el calor proveniente de la mayor parte de
    las cubiertas terrestres.
  • Microondas (a partir de 1 ?m ), con gran interés
    por ser un tipo de energía bastante transparente
    a la cubierta nubosa.
  • Fuente Chuvieco Emilio, 2000.

58
  • SISTEMAS ESPACIALES
  • EN TELEOBSERVACION

59
DEFINICION DE SATELITE
  • Un satélite es un cuerpo celeste, natural o
    artificial, que rota alrededor de un astro. Es,
    en realidad, un objeto material que puede asumir
    muy diferentes formas, desde una pequeña esfera,
    hasta un rectángulo erizado de apéndices y
    antenas.
  • Si el satélite está tripulado por seres humanos,
    para diferenciarlo del resto de las cargas útiles
    automáticas, se denominará espacionave.

60
SATELITES ARTIFICIALES
  • MISIONES
  • OBSERVACION
  • MILITARES
  • CIENTIFICO
  • TECNOLOGICO
  • POSICIONAMIENTO GLOBAL
  • TELECOMUNICACIONES

61
SENSORES O CARGA UTIL
  • Sensores Pasivos
  • NECESITAN DE LA LUZ SOLAR
  • MSS BARREDOR MULTIESPECTRAL
  • TM MAPEADOR TEMATICO
  • Sensores Activos
  • POSEE ENERGIA PROPIA
  • RADAR

62
LANZADORES
  • Se entiende por transporte espacial
  • al vehículo con propulsión propia, capaz de
    hacerle alcanzar a una carga útil la velocidad
    de satelización o de escape de la Tierra hacia el
    espacio interplanetario
  • Ejemplos
  • Saturn (E.E.U.U.)
  • Trasbordador Orbital STS (E.E.U.U.)
  • Scout (E.E.U.U.)
  • Ariane (Francia).

63
Lanzamiento del Satélite SPOT 5 abordo del Ariane
4, desde la base Espacial de Guyana Francesa.
64
El Trasbordador Espacial
65
ORBITAS
  • CUASIPOLAR
  • La plataforma orbita de Norte a Sur de
    manera constante, ésta puede observar el mismo
    punto de la Tierra transcurrido un tiempo que
    dependerá de la velocidad y la altura de la
    órbita. Observa cada porción de la Tierra a una
    hora solar fija. Ejemplos Landsat, SPOT.
  • GEOESTACIONARIA
  • Los satélites están colocados en órbitas muy
    altas, lo que les permite sincronizarse al
    movimiento de rotación de la Tierra, y observar
    siempre la misma zona. Cuentan con un campo
    amplio de visión y pueden observar, en una sola
    imagen, el disco completo de la Tierra. Están
    situados a unos 36.000 Km. sobre el Ecuador.
    Ejemplos Meteosat, GOES.

66
(No Transcript)
67
RESOLUCION DE UN SISTEMA SENSOR
  • RESOLUCION ESPECTRAL
  • RESOLUCION ESPACIAL
  • RESOLUCION TEMPORAL

68
Resolución Espectral
69
Resolución Espacial
70
CONCEPTO DE PIXEL
  • Un píxel (picture element) es el elemento
    pictórico más pequeño de las imágenes que es
    susceptible de ser procesado
  • Constituye la unidad mínima de información en la
    imagen
  • Ejemplos
  • Sensor MSS 79 x 56 m
  • Sensor TM -Bandas 1, 2, 3, 4. 5 y 7 - 30 x 3
  • Sensor TM -Banda Térmica 120 x 120 m

71
Resolución Espacial
72
(No Transcript)
73
(No Transcript)
74
(No Transcript)
75
(No Transcript)
76
(No Transcript)
77
(No Transcript)
78
(No Transcript)
79
(No Transcript)
80
Resolución temporal Fuente IGAC
81
SATELITES METEOROLOGICOS
Satélite GOES 8
82
SATELITES METEOROLOGICOS
  • De órbita Geoestacionaria
  • GMS - Japón

  • METEOSAT - ESA

  • GOMS - Rusia

  • GOES - EEUU

  • INSAT - India

  • FY-2 - China
  • De órbita Polar
  • NOAA - EEUU
  • METEOR - Rusia
  • QUIKSCAT - EEUU

83
Red Mundial de Satélites Meteorológicos
84
APLICACIONES DE LOS SATELITES METEOROLOGICOS
  • Aplicaciones Climáticas u Oceanográficas
  • Cobertura y tipo de nubes
  • Contenido de Vapor de Agua en la Atmósfera
  • Seguimiento de la evolución de un huracán
  • Temperatura del agua de mar
  • Aplicaciones Terrestres
  • Desertificación
  • Deforestación tropical
  • Incendios Forestales de gran magnitud

85

Imagen del mundo, sensor AVHRR - NOAA
86
(No Transcript)
87
3 de Agosto de 1999 - Imagen NOAA 14
  • Composición RGB 1,2,3 1,100km de resolución por
    píxel
  • Zona Cuencas de los ríos Uruguay, Paraná y de la
    Plata

88
NOAANational Oceanic and Atmospheric
Administration Batimetrías y líneas de costa
globales
89
Universidad de Cornell, Proyecto "Tectónica
andina desde Perú a la Patagonia", Dem NOAA,
con muy buena resolucion.



90
SATELITES AMBIENTALES
EL PROGRAMA LANDSAT
91
LISTA DE SATELITES LANDSAT
  • 1972 ERTS I Satélite para la Tecnología de
    Recursos de la Tierra luego llamado - Landsat 1
  • 1975 Landsat 2
  • 1978 Landsat 3
  • 1982 Landsat 4
  • 1984 Landsat 5
  • 1993 Landsat 6
  • 1999 Landsat 7

92
PASAJES ORBITALES DEL SATELITE LANDSAT
93
SISTEMA DE REFERENCIA PATH - ROW
94
(No Transcript)
95
DEFINICIONES
  • Escena
  • Superficie del terreno cubierta por una
    imagen o una fotografía (MSS 185 x 185 Km.).
  • Imagen Multiespectral
  • Es un conjunto de imágenes, con las mismas
    propiedades geométricas, cada una de las cuales
    recoge el valor de reflectancia en un determinado
    intervalo de longitud de onda del espectro
    electromagnético
  • Imagen Color
  • Se obtiene a partir de la combinación de 3
    bandas del espectro, aplicando un color a cada
    una de ellas.

96
CARACTERÍSTICAS ESPECTRALES DE LOS SENSORES
LANDSAT
() Nota La banda 8 estuvo presente solamente en
el LANDSAT-3.
97
BANDAS DEL SENSOR TM - APLICACIONES
  • Banda 1 - Mapeo de aguas. Mapeo de tipos bosques.
    Caminos y edificios.
  • Banda 2 - Identificación de vegetación saludable
    a través de reflectancia verde. Identificación de
    áreas culturales.
  • Banda 3 - Diferenciación de plantas a través de
    mapeo de clorofila.
  • Banda 4 - Delineación de cuerpos de agua.
  • Banda 5 - Mediciones de nieve y nubes.
  • Banda 6 - Mapeo térmico.
  • Banda 7 - Mapeo hidrotérmico.Humedad retenida en
    las plantas.

98
REGIÓN DEL SEMIÁRIDO MEXICANO, AL NORTE DE SAN
LUIS POTOSÍ CAPTADA POR EL SATÉLITE LANDSAT 2


99
Imagen de la Ciudad de Rosario, Argentina
  • Fecha de toma
  • 8 de marzo de 2001
  • Satélite Landsat 7
  • Resolución 15 metros por píxel.
  • Pancromática
  • Fuente CONAE

100
ULTIMA CLASIFICACION DE SATELITES
  • 1- SATELITES TIPO Landsat/ SPOT
  • 2- SATELITES DE ALTA RESOLUCION
  • 3- SATELITES HIPERESPECTRALES
  • 4- SATELITES DE RADAR

101
Tabla - Revisión de algunos Sistemas
Satelitales
102
SELECCIÓN DEL METODO DE ANALISIS
  • Tratamiento Visual
  • Clasificación Manual
  • Tratamiento Digital
  • Programa MultiSpec

103
Introducción a la Teledetección Image 11 of 29

104
INTERPRETACION VISUAL DE IMAGENES
105
INFORMACION INCLUIDA EN LOS PRODUCTOS FOTOGRAFICOS
  • 1) Satélite
  • 2) Sensor
  • 3) Bandas
  • 4) Fecha y Hora de Toma
  • 5) Coordenadas del Punto Central
  • 6) Número de Trayectoria y de Hilera
  • 7) Número de Orbitas
  • 8) Fecha de Procesamiento

106
(No Transcript)
107
IDENTIFICACION DE ALGUNOS RASGOS GEOGRAFICOS
SOBRE LA IMAGEN
108
CRITERIOS VISUALES PARA IDENTIFICAR CUBIERTAS
  • TONO
  • COLOR
  • TEXTURA
  • CONTEXTO ESPACIAL
  • PERIODO DE ADQUISICION
  • OTROS CRITERIOS DE ANALISIS
  • SOMBRAS
  • PATRON ESPACIAL
  • CONTORNO FORMA
  • VISION ESTEROSCOPICA

109
TONO
  • Banda 4
  • Agua con sedimentos
  • Áreas Urbanas
  • Nieve
  • Nubes
  • Banda 5
  • Agua con sedimentos
  • Infraestructura caminera
  • Límite de Áreas Urbanas
  • Nubes

110
TONO
  • Banda 6
  • Vegetación
  • Contraste Tierra/Agua
  • Cuerpos de Agua
  • Banda 7
  • Vegetación Agricultura
  • Límites de Cuerpos de Agua y Línea de la Costa
  • Concentraciones Edilicias
  • Suelos Húmedos.

111
(No Transcript)
112
  • Imagen de la Ciudad de Rosario,
    ArgentinaFecha de toma 8 de marzo de 2001
    Satélite Landsat 7 Resolución 15 metros por
    píxel.Pancromática Fuente CONAE

113
Imagen de la Ciudad de Corrientes,
ArgentinaSatélite francés Spot . Pancromática
114
Imagen de la Plaza de Mayo, Buenos Aires,
ArgentinaSatélite Ikonos - Resolución de 1 metro
por píxelPancromática
115
COLOR
  • La técnica más utilizada  para formar una
    composición en falso color, consiste en mezclar
    tres imágenes del mismo sitio y fecha
    correspondientes a distintas bandas,
    representando a cada una de ellas con alguno de
    los colores rojo, verde o azul.
  • Los 256 niveles digitales de cada banda,
    representables como una imágen monocromática, se
    combinan para formar otra imagen en colores.
  • Las características reflexivas del terreno en
    las bandas originales se ven reflejadas en la
    imagen final un área brillante en la banda 4
    (que probablemente corresponda a vegetación, dada
    su fuerte reflexión de la luz para esta banda) se
    verá de color verde en la composición.

116
(No Transcript)
117
COLOR
  • Imagen Falso Color Compuesto
  • Vegetación - ROJO
  • Aguas libres de sedimentos - AZUL OSCURO
    NEGRO
  • Aguas con sedimentos en suspensión - CELESTE
  • Áreas Urbanas y Suelos desnudos - AZUL
  • Nubes y Nieves - BLANCO
  • Áreas Urbanas - CELESTE - AZUL

118
Se observa marrones y el agua en negro la
vegetación en tonos rojosla ciudad en celeste
claroel suelo desnudo en tonos grises
Mar del Plata en falso color Landsat TM
119
IMAGEN SATELITAL DE LA CIUDAD DE BUENOS AIRES
Fuente Instituto Geográfico Militar - Argentina
120
IMAGEN DEL SATELITE LANDSAT Se observa el Delta
parte de la Ribera Norte de la Pcia. De Buenos
Aires
121
Imagen Satelital IKONOS color verdadero de 1
metro de resolución de la ciudad de Buenos Aires.
Se visualiza Puerto Madero, el obelisco, el
Congreso y lugares históricos del centro de la
capital Argentina Fuente www.spaceimaging.com
122
TEXTURA
  • Aparente rugosidad o
  • suavidad de una región
  • de la imagen ( contraste
  • espacial entre los
  • elementos que la
  • componen)

123
CONTEXTO ESPACIALLocalización espacial de las
cubiertas de interés en relación con elementos
vecinos de la imagen
124
PERIODO DE ADQUISICION
  • La Observación sistemática de la superficie
    terrestre es una de las principales ventajas de
    la Teleobservación.
  • Análisis Multitemporal
  • a) Multi Anual
  • b) Multi Estacional

125
  • Imagen Satelital IKONOS de 1 metro de
    resolución de la costa de Sumatra, Indondesia en
    la provincia de Aceh.
  • Esta foto comparativa permite observar la
    fuerza con la que actuó el Tsunami. Toda la
    vegetación fue arrasada y las zonas productivas
    inundadas con agua salada, por lo observado en la
    imagen se calcula que la ola tenia una altura de
    15 mts.

126
OTROS CRITERIOS DE ANALISIS
  • SOMBRAS
  • PATRON ESPACIAL
  • CONTORNO FORMA
  • VISION ESTEROSCOPICA
  • TAMAÑO

127
SOMBRAS
Imagen Satelital tomada el pasado 18 de junio del
2002 sobre las ruinas Incas de Machu Pichu en
Perú, se visualizan abajo a la derecha.
128
PATRON ESPACIALGral. Pico- La Pampa - ARGENTINA
129
CONTORNO - FORMA
  • Facilita el reconocimiento de algunos rasgos
    particulares

130
METODOLOGIA DE INTERPRETACION VISUAL DE IMAGENES
  • 1- Definir el objetivo del trabajo y establecer
    las metas que se pretenden lograr al finalizar el
    mismo.
  • 2- Definir el área de estudio.
  • 3- Seleccionar el material a utilizar, en el caso
    de las imágenes, la selección se hará de acuerdo
    a las pautas anteriormente comentadas ( fecha,
    bandas, etc.).
  • 4- Información complementaria
  • 5- Búsqueda de bibliografía.

131
  • 6- Delimitar unidades homogéneas, que constituyen
    diferentes clases o categorías.
  • 7- Adjudicar un símbolo a las unidades homogéneas
    y elaborar una leyenda
  • 8- Control terrestre.
  • 9- Elaboración de un mapa de interpretación
    final.

132
TRABAJO DE CAMPO
  • Consiste en identificar y describir las zonas
    caracterizadas previamente por los métodos de
    procesamiento digital y fotointerpretación.
  • La observación en el campo de características
    de detalle no observables en las imágenes de
    satélite ni en las fotografías aéreas, permite
    verificar la información obtenida y acabar de
    delimitar y caracterizar estas zonas de acuerdo a
    los requerimientos técnicos de los estudios.
  • Las descripciones de paisaje y de los
    elementos característicos se consignan en un
    formulario para luego ser utilizadas en la
    corroboración de la información y posterior
    incorporación a una Base de datos

133
TAREAS Y MATERIAL DE APOYO
  • Usted generará un Mapa de Cobertura terrestre de
    todo su sitio de estudio Globe.
  • Utilizando
  • Interpretación Manual.
  • Utilizando un programa computarizado llamado
    MultiSpec.
  • Empleando el esquema de Clasificación MUC.
  • Generará un Mapa de Cobertura Terrestre.
  • Realizará trabajo de Campo.
  • Verificación del Mapa de Cobertura a través de
    los datos obtenidos en el terreno.

134



Pancromática de LANDSAT 7 con vectores calles
principales y limites del área metropolitana de
Rosario 1999.
135
(No Transcript)
136
(No Transcript)
137
APLICACIONES DEL ANALISIS VISUAL
  • CARTOGRAFIA GEOLOGICA
  • COBERTURA DEL SUELO
  • MORFOLOGIA URBANA
  • PROBLEMAS DE CONTAMINACION
  • DESARROLLO URBANO E INDUSTRIAL
  • CARTOGRAFIA DE INUNDACIONES

138
  • SISTEMA DE CLASIFICACION MODIFICADA DE LA UNESCO
    MUC

139
CARACTERISTICAS
  • Este sistema constituye una herramienta para
    posibilitar la clasificación de cada cobertura
    terrestre de la Tierra dentro de una clase única.
  • MUC es un sistema de clasificación ecológica que
    sigue los estándares internacionales y
    terminología ecológica para la identificación de
    tipos específicos de cobertura terrestre.
  • Al utilizar un sistema de clasificación
    internacional standard, todos los datos Globe
    pueden recopilarse dentro de un mismo juego de
    datos regionales y globales correspondientes a la
    cobertura terrestre.
  • Así los datos tomados en el terreno pueden
    utilizarse para validar los datos tomados por los
    sensores remotos.

140
Que es un sistema de clasificación
  • Un sistema de clasificación consiste de una serie
    completa de categorías, con descriptores
    (nombres) definiciones, típicamente dispuestas en
    una jerarquia o estructura de ramificación.
  • Un sistema de clasificación se utiliza para
    organizar una serie de datos, tales como un
    inventario de tipos de cobertura terrestres, en
    grupos que tengan algún significado.
  • El sistema de clasificación es totalmente
    exhaustivo y mutuamente excluyente ( es decir,
    tiene una clase apropiada para cada dato
    posible).
  • El ordenamiento jerárquico significa que existen
    múltiples niveles de clasificación el nivel 1
    tiene la mayoría de las clases generales, cada
    nivel superior en el sistema incrementa en
    detalle y múltiples clases detalladas que pueden
    condensarse en clases generales menos numerosas.

141
MUC 4 NIVELES DE CLASIFICACION
  • El sistema MUC tiene cuatro niveles de
    clasificación ordenados jerárquicamente.
  • Cada nivel mayor se basa en propiedades mas
    detalladas de la cobertura terrestre.
  • Los códigos de MUC de esta cuatro dígitos se
    asocian con cada clase MUC con un digito para
    cada nivel de clase, comenzando por el nivel mas
    bajo.
  • Siempre comience por el nivel mas bajo y luego
    vaya por lo niveles superiores uno a uno.

142
CLASES DE COBERTURA TERRESTRE DEL NIVEL 1 DEL
MUC-
  • Cobertura Natural
  • 0 BOSQUE CERRADO
  • 1 - ZONAS FORESTADAS
  • 2 - ARBUSTIVAS
  • 3 - ARBUSTIVAS ENANAS
  • 4 - VEGETACION HERBACEA
  • 5 TIERRA YERMA
  • 6 - PLANICIES HUMEDAS
  • 7 - AGUAS ABIERTAS
  • Cobertura desarrollada
  • 8 - TIERRA CULTIVADA
  • 9 - URBANAS

143
CLASES DE COBERTURA TERRESTRE DEL NIVEL 2 DEL
MUC-
  • Nivel 2
  • 81 Agricultura
  • 82 No- agricultura
  • 91 Residencial
  • 92 Comercial/Industrial
  • 93 Transportación
  • 94 Otros.
  • Nivel 1 (COBERTURA DESARROLLADA)
  • 8- TIERRA CULTIVADA
  • 9- URBANAS

144
IMPORTANTE
  • Todo el sistema de clasificación MUC esta
    resumido en la Tabla CT-P-4.
  • Recuerde que ésta sinopsis contiene
    únicamente el nombre y código de identificación
    de cada clase.
  • La definición y descripción completa de cada
    clase se detalla en el Glosario de Terminos del
    Sistema de Clasificación Modificada de la UNESCO.
  • El Glosario se incluye en el Apéndice.
  • Cada clase queda estrictamente definida según
    claros criterios de decisión.

145
Glosario
  • 1- Código MUC 7 Cuerpos superficiales de Agua
  • 2- Glosario de terminos en el esquema de
    Clasificación MUC- Aguas Abiertas
  • 3- Nivel de Clase Nivel 1
  • 4- Definiciones, Criterios de Decisión y
    Ejemplos Lagos, estanques, ríos. La superficie
    del suelo esta sumergida continuamente con agua,
    con mas de dos metros de profundidad y al menos
    un tamaño por hectárea, o continuamente,
    sumergida en un canal activo de flujo. El agua
    debe cubrir mas del 60 del área, etc.

146
GOOGLE EARTH
  • Cuenta con tres versiones
  • Google Earth Free
  • Google earth Plus
  • Google Earth Pro

147
  • Observar la Tierra entres dimensiones.
  • Seleccionar un territorio especifico
  • Desplazarse libremente entre ciudades de
    diferentes paises del mundo.
  • Observar e identificar tipos o formas de relieve
    en cualquier lugar del mundo
  • Cambiar el angulo de visualizacion de un
    territorio para poder observarlo en perspectiva.
  • Guardar imágenes.
  • Medir distancias.

148
Programas gratuitos
  • 3D World Map 2.0 permite visualizar la superficie
    terrestre en tres dimensiones
  • WorldMap 3D 1.0.2ofrece imágenes de la Tierra
    orbitando alrededor del Sol.
  • Celestia 1.3.2 permite situarse en espacio,
    viajar a diferentes planetas, satelites,
    estrellas, etc.
  • World Wind 1.3.1.1programa creado por la NASA que
    realiza muchas de las funciones de Google Earth
    Free.

149
(No Transcript)
150
(No Transcript)
151
(No Transcript)
152
  • www.geoportail.fr
  • Imágenes de radar de aperturasintetica del SIR/C
    www.jpl.nasa.gov/SIR
  • Fotografias de satelites militares accesibles a
    usos civiles www.cr.usgs.gov/dclass/dclass.html
  • www.mapas.com.co
  • www.landsat.usgs.gov/gallery/main
  • www.elagrimensor.com
  • http//zulu.ssc.nasa.gov/mrsid
  • www.conae.gov.ar
  • www.atlas de buenosaires.gov.ar

153
(No Transcript)
154
(No Transcript)
155
(No Transcript)
156
  • BIBLIOGRAFIA

157
  • CAMPBELL, J. B. (1996) Introduction to Remote
    Sensing, New York, The Guilford Press, 2nd
    Edition.
  • CHUVIECO, E. (1996) Fundamentos de Teledetección
    espacial, 3ª Edición, Madrid, Rialp (4ª
    Reimpresión corregida en febrero 2000).
  • CONWAY, E (1997) An Introduction to Satellite
    Image Interpretation, Maryland, Johns Hopkins
    Univ Pr.
  • CURRAN, P. J. (1985) Principles of Remote
    Sensing, London, Longman.
  • GIRARD, M.C. y GIRARD, C.M. (1989) Télédétection
    Appliquée. Zones tempérèes et intertropicales,
    Paris, Masson.

158
  • HARRIS, R. (1987) Satellite Remote Sensing. An
    Introduction, London, Routledge and Kegan Paul.
  • HOOBS, R.J. y MOONEY, H.A. (Eds.) (1990) Remote
    Sensing of Biosphere Functioning, New York,
    Springer Verlag.
  •
  • JENSEN, J.R. (1996) Introductory Digital Image
    Processing. A Remote Sensing Perspective, 2ª
    Edición, Englewood Cliffs, Prentice Hall.
  • LILLESAND, , T.M. y KIEFER, R.W. (1994) Remote
    Sensing and Image Interpretation, 3ª Ed., New
    York, John Wiley and Sons (1 Edición de 1979).
  • PINILLA, C. (1995) Elementos de Teledetección,
    RAMA, Madrid

159
  • RICHARDS, J.A. (1993) Remote Sensing Digital
    Image Analysis. An Introduction, 2nd Ed., Berlin,
    Springer-Verlag.
  • SABINS, F.F. (1996) Remote Sensing Principles
    and Interpretation, 3th Ed. San Francisco,
    Freeman.
  • SCHOWENGERDT, R.A. (1997) Techniques for Image
    Processing and Classification in Remote Sensing,
    2nd Ed., New York, Academic Press.
  • SZEKIELDA, K.H. (1988) Satellite Monitoring of
    the Earth, New York, John Wiley and Sons.
  • EL PROGRAMA GLOBE GUIA DEL MAESTRO
  • http//www.globe.gov

160
  • GLOSARIO

161
  • Activo, sistema Se habla de sensores activos,
    cuando son capaces de emitir sus propias ondas, y
    grabar posteriormente el haz reflejado por el
    objeto bajo estudio
  • AVHRR Sigla de Advanced Very High Resolution
    Radiometer, sensor montado sobre la plataforma
    NOAA.
  • Banda Intervalo de longitud de onda dentro del
    espectro electromagnético. Por extensión, se
    denomina banda a cada uno de los canales de
    adquisición de datos de un sistema sensor.
  • Barrido Multiespectral Se trata de equipos
    sensores que permiten explorar secuencialmente la
    superficie de la tierra, dividiendo la radiación
    captada en diversas bandas espectrales
  • BIL Formato de grabación de la imagen de bandas
    intercaladas por líneas, consistente en la
    disposición de una misma línea de barrido en
    todas las bandas sucesivamente, seguida de la
    siguiente línea en todas las bandas, y así
    sucesivamente
  • BIT Abreviatura de binary digit, unidad de
    información binaria utilizada por los sistemas
    informáticos

162
  • Byte Grupo de 8 bit. Representa un carácter, y
    en teleobservación suele ser la unidad para
    asignar el nivel digital a una celdilla, pudiendo
    oscilar éste entre 0 y 255.
  • Color compuesto Proceso de formación de una
    imagen en color mediante la composición de tres
    bandas, a cada una de las cuales se les hace
    corresponder uno de los tonos primarios rojo,
    verde y azul, en una intensidad proporcional a la
    luminancia que muestre cada una.
  • Electromagnética, energía Energía propagada a
    través del espacio o de otro medio material en un
    modelo armónico ondulatorio con un componente
    magnético y otro eléctrico.
  • ERS-2 Earth Resouces Satellite, plataforma de
    teleobservación medioambiental desarrollada y
    puesta en órbita por la ESA.
  • ESA Sigla de Europeam Space Agency, Agencia
    Espacial Europea, con sede en París.

163
  • Escena Área terrestre grabada por un sistema de
    adquisición.
  • Espectro electromagnético Sucesión creciente de
    longitudes de onda de todas las radiaciones
    conocidas.
  • Falso color Composición de tres bandas para la
    formación de una imagen falso color compuesto, de
    tal modo que se establezca una relación de
    equivalencia entre banda espectral y tono
    primario asociado a ella que no corresponda a los
    intervalos espectrales naturales o al orden de
    ellos
  • Formato raster Forma de tratamiento y
    representación espacial de las entidades mediante
    la disposición de celdillas o píxeles en forma de
    matriz numérica o red de Nd.
  • Geoestacionario Condición de un satélite cuya
    velocidad angular en la descripción de su órbita
    es coincidente con la de la Tierra. En
    consecuencia, el vector de posición del satélite
    cortará a la superficie del geoide siempre en el
    mismo punto

164
  • Longitud de onda Distancia entre dos nodos o dos
    valles consecutivos de una onda. En el caso de la
    radiación electromagnética, es el recíproco de la
    frecuencia de dicha radiación multiplicada por la
    velocidad de la luz.
  • De su longitud de onda derivan la mayor
    parte de las propiedades de la radiación
    electromagnética, y a partir de intervalos de la
    cual pueden establecerse bandas espectrales con
    comportamientos electromagnéticos similares.
  • MSS Sigla de Multispectral Scanner, sensor a
    bordo del satélite Landsat
  • NOAA Sigla de National Oceanic and Atmospheric
    Administration, encargado de la gestión y
    predicción atmosférica y oceanográfica, EEUU.
  • Órbita polar Órbita que pasa por la vertical de
    los polos, permitiendo con ello al satélite pasar
    por encima de la mayor parte de la superficie
    terrestre, apenas se cumpla la condición de que
    su período orbital no sea un divisor sencillo del
    de revolución de la Tierra.
  • Píxel Abreviatura de picture element, cada una
    de los elementos que componen la imagen
    dispuestos matricialmente en filas y columnas

165
  • Puntos de control Son una serie de puntos
    utilizados en la búsqueda de las funciones de
    transformación que permitan la corrección de las
    distorsiones de una imagen.
  • Radar Abreviatura de radio detection and
    ranging, sistema que utiliza pulsos de energía
    electromagnética de longitud de onda comprendida
    entre 1mm y 1m producida artificialmente para
    localizar objetos mediante la detección de la
    radiación reflejada.
  • Resolución Capacidad de un sistema sensor para
    distinguir información de detalle en un objeto.
    El teleobservación se habla de distintos tipos de
    resolución espacial, espectral, radiométrica y
    temporal
  • RGB Sigla de rojo - verde - azul. Se trata de un
    sistema de especificación del color basado en la
    propiedad aditiva de los tonos primarios, que es
    el comúnmente utilizado en los sistemas
    informáticos y en la composición en verdadero o
    falso color de las imágenes espaciales.
  • Sensor Cualquier instrumento que detecta
    energía, la convierte en una señal y la presenta
    en forma susceptible de ser aprovechada para el
    estudio del medio ambiente.

166
  • Sensores activos Aquellos que emiten energía
    electromagnética generada artificialmente en la
    plataforma, la cual será después detectada a
    bordo tras sufrir la reflexión en la superficie
    objeto de estudio.
  • Sensores pasivos Aquellos que solamente
    registran la energía emitida por la superficie
    estudiada o la que, procedente del Sol, es
    reflejada por la superficie
  • SPOT Sigla de Systeme Probatoire dObservation
    de la Terre, satélite francés portador de dos
    instrumentos AVHRR.
  • Teleobservación Es la técnica que permite
    obtener información sobre un objeto, área o
    fenómeno a través del análisis de los datos
    adquiridos por un instrumento que no esta en
    contacto con el objeto, área o fenómeno bajo
    investigación
  • Textura Frecuencia de cambio y disposición que
    tienen los niveles de gris en una imagen espacial
    o fotográfica.
  • TM Sigla de Thematic Mapper, sensor de alta
    resolución espectral a bordo del satélite Landsat

167
  • Tono Cada una de las variaciones distinguibles
    entre el blanco y negro.
  • Transbordador Espacial Nave aeroespacial
    tripulada. La primera de estas naves se puso en
    orbita terrestre en el año 1981.
  • Videcon de Haz de Retorno (RBV) Sistema de
    cámaras de televisión que llevan los satélites de
    la serie Landsat.
  • Visión Estereoscópica Visión Binocular que
    permite al observador ver un objeto
    simultáneamente desde dos diferentes
    perspectivas, para obtener la impresión mental de
    un modelo tridimensional.

168
  • ORGANISMOS
  • ESPACIALES

169
  • Argentina Comisión Nacional de Actividades
    Espaciales (CONAE)
  • Alemania German Aerospace Center (DRL)
  • Australia Commonwealth Scientific and
    Industrial Research Organization (CSIRO)
  • Brasil Agencia Espacial Brasileira (AEB)
  • Brasil Instituto Nacional de Pesquisas
    Espaciais (INPE)
  • Canadá Canadian Space Agency (CSA)
  • China Administracion Espacial Nacional China
  • Dinamarca Danish Space Research Intitute (DSRI)
  • España Instituto Nacional de Técnica
    Aeroespacial (INTA)
  • EEUU de América National Aeronautics and Space
    Administration (NASA)
  • EEUU de América National Oceanic and
    Atmospheric Administration (NOAA)
  • Europa European Space Agency (ESA)
  • Francia Centre National d Etudes Spatiales
    (CNES)
  • Francia Centre d Etudes et Recherches de
    Toulouse (CERT) (an establishment of ONERA)
  • Holanda Space Research Organization Netherlands
    (SRON)
  • - Italia Agenzia Spaziale Italiana (ASI)

170
  • Japón Japan Aerospace Exploration Agency
  • Naciones Unidas United Nations Office for Outer
    Space
  • Noruega Norwegian Space Centre
  • Polonia Space Research Centre (SRC)
  • Reino Unido British National Space Center
    (BNSC)
  • Rusia Russian Space Science Internet (RSSI)
  • Suecia Swedish Institute of Space Physics (IRF)
  • Ucrania National Space Agency of Ukraine (NSAU)
  • Fuente Comisión Nacional de Actividades
    Espaciales (CONAE)
About PowerShow.com
