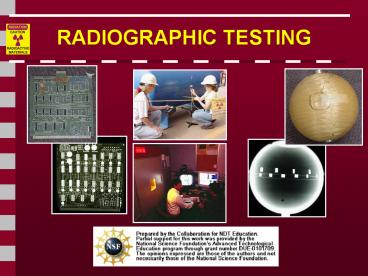

RADIOGRAPHIC TESTING

1
RADIOGRAPHIC TESTING
2
Introduction

• Radiography adalah salah satu uji tanpa merusak
  yang menggunakan sinar x atau sinar gamma yang
  mampu menembus hampir semua logam kecuali timbal
  dan material padat lainnya sehingga dapat
  digunakan untuk mengungkap cacat atau
  ketidaksesuain dibalik dinding metal atau di
  dalam bahan itu sendiri.
• Radiography menggunakan penetrating radiation
  yang diarahkan langsung pada material.
• Intensitas radiasi yang akan ditembakkan pada
  material sangat bergantung pada berat jenis dan
  ketebalan
• Hasil dari pengujian akan ditampilkan pada film
  atau melalui komputer.

3
Outline

• Electromagnetic Radiation
• General Principles of Radiography
• Sumber radiasi
• Gamma Radiography
• X-ray Radiography

• Media pencitraan
• Film Radiography
• Computed Radiography
• Real-Time Radiography
• Direct Digital Radiography
• Radiation Safety
• Keunggulan dan keterbatasan
• Glossary of Terms

4
Electromagnetic Radiation

• Radiasi yang digunakan pada test radiography
  memiliki energi yang lebih besar ( panjang
  gelombangnya lebih pendek ) daripada barang
  elektro yang lainnya.

5
Prinsip dasar Radiography
X-ray film
Pandangan atas dari film
6
Prinsip dasar Radiography

• Energi radiasi dan waktu pencahayaan harus
  dikontrol supaya bisa menampilkan image yang
  diinginkan dengan jelas.

Thin Walled Area
Low Energy Radiation
High energy Radiation
7
Pandangan terhadap cacat
IDL 2001
Sudut optimal
mudah dideteksi
Radiography memiliki keterbatasan sensitivitas
saat pendeteksian cacat.
tidak mudah dideteksi
8
Pandangan terhadap cacat (isi.)
IDL 2001
Sudut antara sumber radiasi dan cacat adalah hal
yang sangat kritis. Besar sudut penetrasi
sangatlah menentukan terhadap hasil test yang
diinginkan.
9
Sumber radiasi

• Dua sumber radiasi yang biasa digunakan di
  industri adalah generator x-ray dan sumber gamma
  ray. Hal inilah yang menjadi dasar nama test
  radiography yang digunakan.

10
Gamma Radiography

• Gamma rays dihasilkan oleh radioisotope.
• radioisotope mempunyai nuclei yang tidak stabil
  karena tidak mempunyai cukup energi pengikat
  untuk menggabungkan nucleus menjadi satu
• Pelepasan spontanitas dari atom nucleus itulah
  yang mengeluarkan energi dan hal ini kita ketahui
  sebagai radioactive decay.

11
Gamma Radiography (isi.)

• Sebagian besar material radioactive yang
  digunakan adalah produk buatan.
• proses pembuatan radioaktif dari material yang
  stabil biasanya dengan banyak neutron bebas.
  Proses ini biasanya ditempatkan pada spesial
  reaktor nuklir.
• Proses tersebut adalah activation

12
Gamma Radiography (isi.)

• Tidak seperti x-rays yang dihasilkan oleh mesin.
  Radioisotope yang digunakan pada gamma
  radiography dimasukkan dalam kapsul untuk
  mencegah kebocoran material tersebut

The radioactive capsule digunakan sebagai kabel
untuk membentuk pigtail. Pigtail mempunyai
connector khusus pada ujungnya yang menyambungkan
ke kabel drive.
13
Gamma Radiography (isi.)

• Peralatan yang disebut kamera digunakan untuk
  menyimpan, mengirim dan menyinari yang berisikan
  material radioaktif. Kamera berisi material
  pelindung yang berfungsi untuk mengurangi paparan
  radiasi selama penggunaannya.

14
Gamma Radiography (isi.)

• Material radioaktif akan keluar dan kembali lagi
  ke kamera saat pelaksanaan test radiography.

15
Gamma Radiography (isi.)

• Kabel drive yang dihubungkan pada kamera, kabel
  ini dikontrol melalui radiographer yang digunakan
  untuk menyinari ( menembak ). Material
  radioaktif akan keluar melalui guide tube dimana
  gamma rays akan melalui material yang diinspeksi
  dan tercetak pada alat pencetak.

16
Media pencitraan

• Beberapa perbedaan cara menampilkan hasil test
  radiography yang tersedia di industri.
• Film Radiography
• Real Time Radiography
• Computed Tomography (CT)
• Digital Radiography (DR)
• Computed Radiography (CR)

17
Film Radiography

• Film adalah media yang paling tua dan terbanyak
  digunakan pada test radiography

• Film berisi microscopic material disebut silver
  bromide.
• Penggunaannya Cuma sekali dan diproses di dalam
  ruang gelap. Silver bromide menjadi hitam
  metallic silver yang membentuk image.

18
Film Radiography (cont.)

• Film harus dilindungi dari cahaya kelihatan.
  Cahaya, seperti x-rays and gamma rays, yang hanya
  dapat memunculkan film. Film di tempatkan pada
  light proof cassette pada ruang gelap.
• Cassette ini kemudian ditempatkan pada material
  berlawanan dengan sumber radiasi. Film sering
  ditempatkan diantara screen dan intesify
  radiation.

19
Film Radiography (cont.)

• Supaya image bisa dilihat. Film harus dicuci pada
  ruang gelap. Proses ini sebenarnya sama dengan
  proses pencucian foto biasa.
• Proses pencucian film bisa dilakukan secara
  manual pada tank terbuka atau pada automatic
  processor

20
Film Radiography (cont.)

• Sekali pemakaian, film digunakan sebagai
  radiograph.

21
Digital Radiography

• Salah satu bentuk yang terbaru dari pencintraan
  radiography adalah Digital Radiography.
• Tanpa film, digital radiographic image
  ditampilkan menggunakan phosphor screens atau
  flat panels berisikan micro-electronic sensors.
• Tanpa ruang gelap untuk proses pencucian film dan
  tampilan image bisa ditampilkan secara digital.
• Image juga mudah disimpan dalam bentuk digital.

22
Digital Radiography (isi.)

• Beberapa bentuk tampilan image digital
  radiography termasuk
• Computed Radiography (CR)
• Real-time Radiography (RTR)
• Direct Radiographic Imaging (DR)
• Computed Tomography

23
Computed Radiography

• Computed Radiography (CR) Adalah proses
  pencitraan image secara digital yang menggunakan
  plat khusus yang berfungsi menyimpan phosphors.

24
Computed Radiography (cont.)
Penetrasi x-rays terhadap material merangsang
phosphors. Rangsangan phosphors tersebut
memberikan tampilan cacat pada komputer
CR Phosphor Screen Structure
25
Computed Radiography (isi.)
Setelah penyinaran
Plat image dibaca secara elektronik dan dihapus
untuk digunakan ulang pada sistem scanner
khusus. .
26
Computed Radiography (isi.)

• Sebagai laser scan pada plat pencitraan, cahaya
  dipancarkan dimana x-ray merangsang phosphor
  selama penyinaran. Cahaya ini kemudian dirubah
  menjadi bentuk digital.

Optical Scanner
Photo-multiplier Tube
Laser Beam
A/D Converter
Imaging Plate
110010010010110
Motor
27
Computed Radiography (isi.)

• Image digital dikirim kepada komputer dimana juga
  terdapat software khusus yang berguna untuk
  memanipulasi dan menampilkannya.

28
Computed Radiography (isi.)

• Contoh dari computed radiographs

29
Real-Time Radiography

• Real-Time Radiography (RTR) adalah Cara yang
  digunakan untuk mendiskripsikan bentuk dari
  radiography yang diikuti image electronic untuk
  ditampilkan dan dilihat pada waktu itu juga
• Karena penerimaan image yang hampir secara
  instant. X-rays images bisa dilihat sebagai
  bagian yang bisa digerak dan diputar.
• Memanipulasi bagian bisa menguntungkan untuk
  beberapa alasan
• Hal ini mungkin saja untuk menampilkan image
  keseluruhan material dengan sekali penyinaran.
• Pandangan terhadap structure internal material
  dari berbagai sudut bisa membuktikan data
  tambahan untuk analisis.
• Waktu penginspeksian bisa dikurangi

30
Real-Time Radiography (isi.)

• Peralatan yang digunakan untuk RTR termasuk
• X-ray tube
• Image intensifier or other real-time detector
• Camera

• Computer dengan layar penghapus dan software
• Monitor
• Sample positioning system (optional)

31
Real-Time Radiography (cont.)

• Spesial kamera yang menangkap cahaya keluar dari
  layar diletakkan didekat image intensifying
  screen.
• Kamera ini sangat sensitif untuk berbagai
  intensitas cahaya yang berbeda.

• Kemudian monitor disambungkan dengan kamera untuk
  menampilkan image.
• Jika sistem positioning digunakan, material bisa
  diputar dan digerakkan untuk menampilkan sudut
  pandang yang berbeda.

32
Real-Time Radiography (cont.)

• perbandingan Film dan Real-Time Radiography

Real-time image lebih terang pada bagian dimana
cahaya x-ray disinarkan dan ditampilkan pada
layar fluorescent. .
Image film lebih gelap pada bagian dimana cahaya
x-ray disinarkan dan ionisasi dari molecul silver
pada film.
33
Direct Radiography

• Direct radiography (DR) Adalah bentuk langsung
  dari hasil radiography yang menggunakan detector
  layar panel khusus.
• Panel tersebut bekerja dengan merubah penetrasi
  radiasi yang melalui material menjadi bentuk
  digital
• panel tersebut berisi kapasitor. Kapasitor
  inilah yang merubah dari image electric dari
  material
• Beberapa kapasitor mengconvert menjadi tampilan
  image digital

34
Computed Tomography

• Computed Tomography (CT) menggunakan real-time
  inspection system bekerja dengan sample
  positioning system dan special software.

35
Computed Tomography (cont.)

• Banyak bagian bagian image yang terpisah
  kemudian disimpan dan digabungkan menjadi bentuk
  2 dimensi sebagai sample untuk diputar
• Image 2-D dirubah menjadi image 3-D.

Real-TimeCaptures
Compiled 2-DImages
Compiled 3-D Structure
36
Image Quality

• Kualitas image adalah hal yang penting untuk
  penilaian terhadap material.
• Berbagai alat digunakan sebagai Image Quality
  Indicators (IQIs) Ada banyak perbedaan design
  pada IQIs. Beberapa ukuran merupakan lubang
  buatan dari berbagai variasi ukuran latihan pada
  plat ukuran

37
Image Quality (cont.)

• IQIs pada dasarnya ditempatkan pada atau setelah
  material test.
• Pada dasarnya kualitas ditentukan berdasarkan
  lubang paling kecil atau diameter kawat yang
  dihasilkan oleh material

38
Radiation Safety

• Beberapa tanda keamanan yang digunakan industri
  yang menunjukkan adanya radiasi.

39
Radiation Safety (cont.)

• Ada banyak sumber radiasi. umumnya, seseorang
  menerima 100 mrem/tahun dari sumber natural.

40
Radiation Safety (cont.)
X-rays and gamma rays dibentuk secara radiasi
ionisasi, Yang berarti bahwa mereka harus
memiliki kemampuan untuk membentuk ion pada
material yang dipenetrasi.
X-rays dan gamma rays Mempunyai cukup energi
untuk membebaskan elektron dari atom dan merusak
struktur molekul dari sel. Hal inilah yang
menyebabkan kanker.
41
Radiation Safety (cont.)
Teknisi yang bekerja dengan radiasi harus memakai
alat yang memonitor untuk menjaga terhadap
penyerapan radiasi ketika mereka berada pada area
beradiasi tinggi
Radiation Alarm
Radiation Badge
Survey Meter
Pocket Dosimeter
42
Radiation Safety (cont.)

• Ada 3 arti perlindungan untuk mengurangi paparan
  radiasi

43
Radiographic Images
44
Radiographic Images

• Bisakah anda menentukan yang diradiographic ini
  dan 3 slide selanjutnya ?

45
Radiographic Images
46
Radiographic Images
47
Radiographic Images
48
Advantages of Radiography

• Teknik ini tidak terbatas pada type material atau
  berat jenisnya.
• Bisa menginspeksi komponen yang.
• Minimum surface preparation required.
• Sensitif terhadap perubahan ketebalan, korosi,
  cacat dan massa jenis material.
• Bisa mendeteksi surface dan sub-surface.
• Membuktikan hasil yang permanen

49
Disadvantages of Radiography

• Banyak peralatan keamanan yang harus digunakan
  saat penginspeksian
• Butuh banyak latihan sebelum menggunakan test
  radiography
• Pengetahuan terhadap peralatan dan kekurangan
  pada test radiography sangatlah penting
• Menentukan seberapa besar kekurangan adalah hal
  yang mustahil tanpa pertimbangan tambahan sudut
  pandang.
• Mahal

50
Glossary of Terms

• Activation the process of creating radioactive
  material from stable material usually by
  bombarding a stable material with a large number
  of free neutrons. This process typically takes
  place in a special nuclear reactor.
• Anode a positively charged electrode.
• Automatic Film Processor a machine designed to
  develop film with very little human intervention.
  Automatic processors are very fast compared to
  manual development.

51
Glossary of Terms

• Capacitor an electrical device that stores an
  electrical charge which can be released on
  demand.
• Cathode a negatively charged electrode.
• Darkroom a darkened room for the purpose of film
  development. Film is very sensitive to exposure
  by visible light and may be ruined.
• Exposure the process of radiation penetrating
  and object.
• Gamma Rays electromagnetic radiation emitted
  from the nucleus of a some radioactive materials.

52
Glossary of Terms

• Phosphor a chemical substance that emits light
  when excited by radiation.
• Pixel Short for Picture Element, a pixel is a
  single point in a graphic image. Graphics
  monitors display pictures by dividing the display
  screen into thousands (or millions) of pixels,
  arranged in rows and columns. The pixels are so
  close together that they appear connected.
• Photo-multiplier tube an amplifier used to
  convert light into electrical signals.

53
Glossary of Terms

• Radioactive to give off radiation spontaneously.
• Radiograph an image of the internal structure of
  and object produced using a source of radiation
  and a recording device.
• Silver Bromide silver and bromine compound used
  in film emulsion to form the image seen on a
  radiograph.

54
For More Information
The Collaboration for NDT Education
www.ndt-ed.org
The American Society for Nondestructive Testing
www.asnt.org
