Diatermia Onda Corta

1

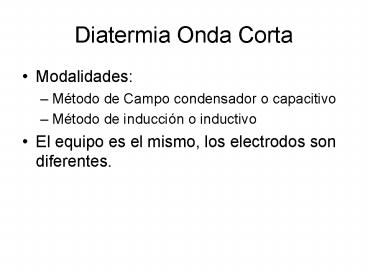

Diatermia Onda Corta

• Modalidades
• Método de Campo condensador o capacitivo
• Método de inducción o inductivo
• El equipo es el mismo, los electrodos son
  diferentes.

2
Diatermia de onda corta
3
Tipos de Electrodos

• Campo condensador
• Se utilizan electrodos bipolares.
• Tipos de electrodos
• Rígidos
• Circulares o de discos
• Placas
• Flexibles (de goma)

4
Tipos de electrodos

• Campo de inducción
• Circular
• Cable inductivo

5
Técnicas de campo condensador

• Aplicación transversa
• Aplicación longitudinal
• Aplicación coplanar

6
(No Transcript)
7
(No Transcript)
8
Distancia Electrodos - Piel

• Paralela a la superficie corporal y paralela con
  la piel.

9
Técnica de método de inducción
10
Método de aplicación

• Comprobación del aparato
• Preparación del paciente
• Zona descubierta/ paño seco
• La ropa dificulta la disipación del calor y si
  esta ajustada, dificulta la circulación.
• Objetos metálicos deben retirarse.
• Tiempo 10 a 20 min.

11
Precauciones en el uso de la diatermia

• El paciente deberá quitarse los objetos metálicos
• Aplicar tratamientos preferentemente en sillas
  de madera para evitar concentraciones de
  corriente.
• Evita la acumulación de sudor con el uso de telas
  absorbentes.
• Iniciar con un nivel de salida bajo para evitar
  el calentamiento excesivo.

12

• No aplicar tratamiento a pacientes con implantes
  metálicos para evitar el calentamiento selectivo,
  se producen altas densidades en torno a los
  implantes.
• Evitar la aplicación a pacientes con DIU.
• Se debe quitar los lentes de contacto puesto que
  pueden causar las llamadas manchas de calor.
• La diatermia aplicada en la región lumbar o
  pélvica aumentan el flujo menstrual por este
  motivo se debe suspender el tratamiento por este
  periodo.

13

• En las mujeres embarazadas esta contraindicado
  por los posibles daños al feto.
• Niños controversias por el posible daño a las
  zonas de crecimiento.
• Controversia de la existencia de radiación
  dispersa como un peligro ocupacional para el
  fisioterapeuta.
• Evitar colocar aparatos eléctricos pesas u otro
  equipo sobre el aparato.
• Precaución en ancianos que pudieran presentar
  alteraciones circulatorias, alteraciones de la
  sensibilidad.
• Previamente a la aplicación de diatermia se la
  explicara al paciente lo que debe sentir y el Tf
  deberá estar pendiente del estado del paciente
  durante todo el tratamiento.
• Evitar la sobre dosificación de la diatermia ya
  que el excesivo calentamiento produce destrucción
  tisular.

14
Causas de quemaduras

• Concentración del campo eléctrico
• Exceso de corriente
• Piel hipersensible
• Alteración del flujo sanguíneo
• Contacto de los cables y la piel
• Sudoración.

15
Microondas
16
Técnica de aplicación

• Distancia entre 5 y 10 cm.
• Perpendicular de 30º de desviación producen
  reflexiones y perdidas significativas de energía.
• Radiadores o directores (cabezal)
• Circulares
• Rectangulares.
• Tiempo de tratamiento 15 a 20 min.

17
(No Transcript)
18
(No Transcript)
19
(No Transcript)
20
(No Transcript)
21
Precauciones

• Al irradiar, no debe girarse la antena hacia
  superficies metálicas.
• Hay que evitar la acumulación de gran cantidad de
  sudor.
• No se precisa desnudar la zona. Precaución con
  tejidos de fibras metálicas.
• Retirar objetos metálicos, no utilizar sillas
  metálicas.
• Evitar la aplicación en zonas cercanas a
  implantes o endoprotesis metálicas.
• Aparte del paciente, ninguna persona permanece en
  la línea directa con el haz de radiación, deberán
  situarse a una distancia mínima de 2 metros del
  director.
• Mantener alejadas, al menos 3 metros del aparato
  de microondas, las unidades transistorizadas,
  como electroestimuladores, relojes digitales,
  calculadores, audífonos.

22
Contraindicaciones

• Zonas isquemica, mal irrigadas.
• Testículos
• Estados inflamatorios agudos e infecciosos.
• Zonas de liquido en tensión derrame articular,
  bursitis, abscesos, edemas.
• Tumores malignos.
• En embarazadas.
• Sangrado reciente o con tendencia a esta
• Placa epifisiaria en niños.
• Evitar exposición en los ojos.
