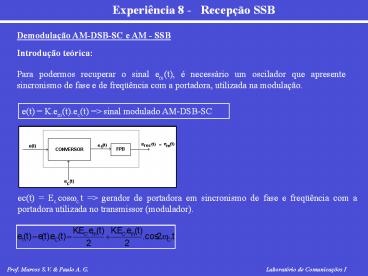

Demodulação AM-DSB-SC e AM - SSB
Introdução teórica
Para podermos recuperar o sinal em(t), é
necessário um oscilador que apresente sincronismo
de fase e de freqüência com a portadora,
utilizada na modulação.
e(t) K.em(t).ec(t) gt sinal modulado AM-DSB-SC
ec(t) Ec.cos?c.t gt gerador de portadora em
sincronismo de fase e freqüência com a portadora
utilizada no transmissor (modulador).
2
Passando-se o sinal e1(t) por um FPB, recupera-se
apenas o sinal de informação em(t), então
Se o oscilador síncrono ec(t) não apresentar
sincronismo de freqüência, ou seja, oscilar na
freqüência ?c ??, resultará
Ao invés de recuperar-se um sinal com freqüência
?m, obtém-se um sinal que contém duas
freqüências diferentes de ?m.
3
Se por outro lado, o oscilador apresentar falta
de sincronismo de fase do tipo cos (?c.t ?),
tem-se
Verifica-se que para ? constante, apenas há a
atenuação constante do sinal, pois, cos? lt 1.
Porém, se ? for uma função do tempo, o sinal
recuperado apresentará variações na amplitude,
passando por pontos de nulo quando ?(t) (2n
1). ?/2 com n inteiro.
Pode-se concluir então, que o sincronismo de fase
e de freqüência entre as portadoras (portadora do
modulador e a portadora re-injetada no
demodulador) é de extrema importância.
4
Parte Prática Parte 1 Estágio de RF, Misturador
e Filtro de FI

• Objetivo
• Descrever os circuitos e sinais de recepção
  AM-SSB
• Descrever como um filtro de RF é sintonizado por
  um sinal AM-SSB
• Calcular o ganho de potência de um amplificador
  de RF
• Ajustar o misturador para produzir um sinal AM-SSB

• Equipamento necessário
• Bastidor F.A.C.E.T.
• Placa de Comunicações Analógicas
• Osciloscópio duplo canal
• Gerador de Sinais

5
Procedimento
Banda Lateral única é comumente utilizada em
faixas de freqüência de 2 MHz à 30 MHz. Diagrama
de Blocos de um Receptor AM-SSB
A) Conexão do circuito transmissor
AM-SSB Estágio de RF, Misturador e Filtro de FI
6

• Ajustar um sinal de 3kHz, modulado em uma
  portadora de 1000kHz, em AM-DSB-SC, com o
  procedimento idêntico ao da experiência 8
  Transmissão SSB.
• 2. Manter o canal 1 do osciloscópio na entrada M
  do modulador (sinal modulador), com o sincronismo
  pelo canal 1.

3. Conectar o transmissor ao receptor através de
um jumper, conforme figura abaixo.
7
B) Filtro de RF Sintonia do sinal AM-SSB
O filtro de RF consiste em um indutor variável em
paralelo com um capacitor fixo.
4. Conectar o canal 2 do osciloscópio na saída do
amplificador de RF.
8
C) Amplificador de RF Cálculo do Ganho de
potência
O amplificador de RF amplifica o sinal AM-SSB de
1000kHz, proveniente do filtro de RF e aumenta o
seu nível de potência em cerca de 71dB (ganho de
potência acima de 12.000.000).
5. Observando o sinal do canal 2, medir a sua
freqüência e tensão pico-pico (VRF).
9
6. Calcular a potência RMS na saída do
Amplificador de RF. A impedância na saída do
canal do Amplificador de RF é 2k?.
7. A Potência do sinal de entrada AM-SSB tem um
valor típico de 3,2nW para as condições do
circuito. Calcular então o ganho de potência em
número de vezes e em decibéis.
10
D) Misturador e filtro de FI Produz um sinal de
455kKHz AM-SSB O Misturador que executa a
conversão de 1000 kHz para 455kKHz é um Modulador
Balanceado.
O Filtro de FI, é um filtro cerâmico, remove as
freqüências abaixo de 453kHz e acima de 457kHz,
possuindo largura de banda de 4kHz.
11
8. Conectar a saída do sinal de 1455KHz do VCO-HI
na entrada C do misturador. Ligar o misturador ao
Filtro de FI com um jumper.
9. Conectar o canal 2 do osciloscópio à saída do
Misturador. Sincronizar a varredura pelo canal 1.
12
10. Ajustar o potenciômetro de nulo do misturador
para que apareça um sinal AM-DSB-SC na saída do
Misturador, conforme figura
Que freqüências estão presentes nesse sinal ?
11. Conectar o canal 2 do Osciloscópio na saída
do Filtro FI no ponto M do Detector de Produto.
Ajustar o sincronismo do Osciloscópio pelo canal
2. Retocar a freqüência do VCO-HI, para obter-se
o máximo sinal na saída do filtro de FI
13
12. Medir a freqüência do sinal AM-SSB do canal 2
. 13. Retornar o sincronismo do sinal, pelo canal
1 e ajustar a escala de tempo conveniente para
visualizar o sinal modulado agora em 455kHz.
Parte 2 Detector de produto e CAG

• Objetivo
• Descrever os circuitos e sinais de recepção
  AM-SSB
• Descrever a operação de um detector de produto e
  um filtro de áudio
• Verificar como o circuito CAG Controle
  Automático de Ganho mantém a amplitude do sinal
  modulador controlada,

• Equipamento necessário
• Bastidor F.A.C.E.T.
• Placa de Comunicações Analógicas
• Osciloscópio duplo canal
• Gerador de Sinais
• Multímetro Digital

14
Procedimento Diagrama de Blocos de um Receptor
AM-SSB
A) Conexão e ajuste do Transmissor e Receptor
AM-SSB Estágio de RF, Misturador e Filtro de FI
1. Permanecendo na mesma configuração do ítem
anterior, mantendo-se o canal-1 do
osciloscópio, ligado à entrada M do modulador,
com sincronismo pelo canal-1.
15
B) Detector de Produto e Filtro de Áudio
Recuperação do sinal modulador O Detector de
Produto é um Modulador Balanceado que demodula o
sinal AM-SSB em 455kHz para recuperar a
informação (sinal modulador) em 3kHz. O circuito
é balanceado para suprimir a freqüência de 452kz
(portadora).
A freqüência de 3kHz é a diferença de freqüências
das entradas do Detector de Produto.
16
O Filtro de Áudio é um filtro passa baixas LC.
2. Conectar a saída do VCO-LO com 452kHz (que
também está ligado ao modulador do transmissor) à
entrada C do Detector de Produto.

17
3. Conectar o canal 2 do osciloscópio à saída do
Detector de Produto, sincronizado pelo canal 2.
Verificar a forma de onda obtida.
4. Quais as freqüências que compõe o sinal da
saída do Detector de Produto ?
5. Retornar o sincronismo do osciloscópio pelo
canal 1 e ajustar a escala de tempo conveniente
para visualizar o sinal do canal 2, conectar o
canal 2 do osciloscópio à saída do filtro de
áudio.
18
6. Comparar os sinais dos canais 1 e 2.
Variando-se a freqüência do sinal modulador. O
que ocorre com o sinal do canal 2 ?
C) Controle Automático de Ganho O CAG varia o
ganho do amplificador de RF quando há variações
na amplitude do sinal modulador obtido na saída
do detector de produto. Quando o sinal de saída
do detector diminui, o CAG aumenta o ganho do
amplificador de RF e vice-versa.
7. Conectar o canal 1 do Osciloscópio no terminal
de entrada de R8, sincronizado pelo canal 1
19
8. Ajustar o sinal do gerador (sinal modulador)
para obter-se 0,8 Vpp em R8.
9. Conectar o canal 2 do Osciloscópio na saída do
Filtro de Áudio. Medir a tensão Vpp nesse ponto.
10. Reduzir a tensão em R8 de 0,8 Vpp para 0,4
Vpp, atuando no sinal do gerador. Medir a tensão
Vpp na saída do filtro de áudio.
11. Voltar o sinal recebido para 0,8 Vpp.
12. Inserir os jumpers conforme figura. (ligar o
CAG)
13. Medir a tensão Vpp na saída do filtro de
áudio. O que ocorreu com a tensão do sinal
recuperado ?
14. Reduzir a tensão em R8 de 0,8Vpp para 0,4Vpp,
atuando no sinal do gerador. Medir a tensão Vpp
na saída do filtro de áudio. Houve alguma mudança
significativa ?
15. Tirar conclusões a respeito dos valores
medidos.
20
Não se esqueça de realizar agora o teste Sobre
este módulo.
Este Teste do Módulo deverá ser feito no
próprio Laboratório sob a supervisão do professor.
Ao finalizar o Teste do Módulo entregue
suas respostas para o professor.
21
Montagem do transmissor, conforme a experiência
7.
1. Conectar o circuito conforme a figura.
Colocar o jumper no VCO-LO na posição 452kHz.
2. Conectar o canal 1 do osciloscópio na entrada
M (sinal modulador) do Modulador. Ajustar o
gerador de sinais para 0,5Vpp a 3kHz.
22
3. Conectar o canal 2 do osciloscópio na entrada
C (portadora) do Modulador. Ajustar VCO-LO
para 0,5 Vpp, 452kHz em C. Ajustar a freqüência
da portadora através do botão da Fonte
Negativa do Bastidor e a amplitude da
portadora pelo botão do bloco VCO-LO.
23
4. Conectar o canal 2 do osciloscópio na saída do
modulador , com o sincronismo pelo canal 1 (sinal
modulador).
5. Girar o potenciômetro do modulador e verificar
as formas de onda nas diversas posições. Ajustar
o sinal para AM-DSB-SC.
24
6. Conectar o filtro LSB ao modulador, através de
um jumper. Ajustar S1, S2 e S3 para ON.
7.Conectar o canal 2 do osciloscópio na saída do
filtro LSB e o canal 1 na entrada M do modulador,
com o sincronismo pelo canal 1.
25
8. Variar a freqüência da portadora até aparecer
um sinal conforme a figura abaixo.
26
9. Conectar o canal 2 do osciloscópio na entrada
C do Misturador. Ajustar o sinal de VCO-HI para
600mVpp.
10. Ajustar a freqüência de VCO-HI para
1455kHz. 11. O canal 1 do osciloscópio deverá
estar na entrada M do modulador, com o
sincronismo pelo canal 1. 12. Conectar o canal 2
do osciloscópio na entrada do misturador.
Confirmar que é obtido um sinal AM-DSB-SC.
27
13. Conectar o canal 2 do osciloscópio no pino 6
do misturador. Ajustar o potenciômetro do
misturador para que haja um sinal com o máximo
aprofundamento no pino 6 do misturador (antes do
filtro LC).
14. Conectar o canal 2 do osciloscópio na saída
do pino 12 (após o filtro LC) do Misturador.
Fazer o ajuste fino da freqüência do VCO-HI em
1455kHz, buscando obter o sinal AM-DSB-SC máximo
no pino 12
28
15. Conectar a saída do pino 6 do misturador ao
amplificador de RF e a saída deste à Rede
Casadora da Antena.
29
16. O sinal visualizado na antena que será
enviado ao receptor deverá ser conforme a figura
abaixo.
17. Aquí começa a experiência de hoje.
