1

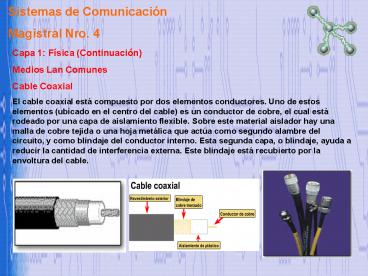

Sistemas de Comunicación Magistral Nro. 4
Capa 1 Física (Continuación) Medios Lan
Comunes Cable Coaxial El cable coaxial está
compuesto por dos elementos conductores. Uno de
estos elementos (ubicado en el centro del cable)
es un conductor de cobre, el cual está rodeado
por una capa de aislamiento flexible. Sobre este
material aislador hay una malla de cobre tejida o
una hoja metálica que actúa como segundo alambre
del circuito, y como blindaje del conductor
interno. Esta segunda capa, o blindaje, ayuda a
reducir la cantidad de interferencia externa.
Este blindaje está recubierto por la envoltura
del cable.
2
Sistemas de Comunicación Magistral Nro. 4
Capa 1 Física (Continuación) Medios Lan
Comunes Cable Coaxial TIPOS DE CABLE
COAXIALTHICK (grueso). Este cable se conoce
normalmente como "cable amarillo", fue el cable
coaxial utilizado en la mayoría de las redes. Su
capacidad en términos de velocidad y distancia es
grande, pero el coste del cableado es alto y su
grosor no permite su utilización en
canalizaciones con demasiados cables. Este cable
es empleado en las redes de área local
conformando con la norma 10 Base 2.THIN (fino).
Este cable se empezó a utilizar para reducir el
coste de cableado de la redes. Su limitación está
en la distancia máxima que puede alcanzar un
tramo de red sin regeneración de la señal. Este
cable es empleado en las redes de área local
conformando con la norma 10 Base 5. Cable RG 8 y
RG 11. Ehternet Grueso. Cable coaxial Ethernet
delgado, denominado también RG 58, con una
impedancia de 50 Ohmios. Cable coaxial del tipo
RG 59, con una impedancia de 75 Ohmios. Cable
coaxial del tipo RG 72, con una impedancia de 93
Ohmios. TV Cable
3
Sistemas de Comunicación Magistral Nro. 4
Capa 1 Física (Continuación) Medios Lan
Comunes Cable Coaxial. Conectores.
4
Sistemas de Comunicación Magistral Nro. 4
Capa 1 Física (Continuación) Medios Lan
Comunes Cable STP. El cable de par trenzado
blindado (STP) combina las técnicas de blindaje,
cancelación y trenzado de cables . Cada par de
hilos está envuelto en un papel metálico. Los 4
pares de hilos están envueltos a su vez en una
trenza o papel metálico. Generalmente es un cable
de 150 ohmios. Tal como se especifica en las
instalaciones de redes Ethernet, el STP reduce el
ruido eléctrico, tanto dentro del cable
(acoplamiento par a par o diafonía) como fuera
del cable (interferencia electromagnética EMI e
interferencia de radiofrecuencia RFI
5
Sistemas de Comunicación Magistral Nro. 4
Capa 1 Física (Continuación) Medios Lan
Comunes Cable UTP. El cable de par trenzado no
blindado (UTP) es un medio compuesto por cuatro
pares de hilos, que se usa en diversos tipos de
redes. Cada uno de los 8 hilos de cobre
individuales del cable UTP está revestido de un
material aislador. Además, cada par de hilos está
trenzado. Este tipo de cable se basa sólo en el
efecto de cancelación que producen los pares
trenzados de hilos para limitar la degradación de
la señal que causan la EMI y la RFI. Para reducir
aún más la diafonía entre los pares en el cable
UTP, la cantidad de trenzados en los pares de
hilos varía.
6
Sistemas de Comunicación Magistral Nro. 4
Capa 1 Física (Continuación) Medios Lan
Comunes Cable UTP y STP. Conectores, Cables,
Herramientas.
7
Sistemas de Comunicación Magistral Nro. 4
Capa 1 Física (Continuación) Medios Lan
Comunes Cable UTP y STP. Tipos de
Cable. Straight-Through, (Conexión Directa).
CrossOver. (Conexión Cruzada)
8
Sistemas de Comunicación Magistral Nro. 4
Capa 1 Física (Continuación) Medios Lan
Comunes Cable UTP y STP. Construcción.
9
Sistemas de Comunicación Magistral Nro. 4
Capa 1 Física (Continuación) Medios Lan
Comunes Cable Fibra Óptica. El cable de fibra
óptica es un medio de networking que puede
conducir transmisiones de luz moduladas. Si se
compara con otros medios para networking, es más
caro, sin embargo, no es susceptible a la
interferencia electromagnética y ofrece
velocidades de datos más altas que cualquiera de
los demás tipos de medios para networking
descritos aquí. El cable de fibra óptica no
transporta impulsos eléctricos, como lo hacen
otros tipos de medios para networking que usan
cables de cobre. Más bien, las señales que
representan a los bits se convierten en haces de
luz. Aunque la luz es una onda electromagnética,
la luz en las fibras no se considera inalámbrica
ya que las ondas electromagnéticas son guiadas
por la fibra óptica. El término "inalámbrico" se
reserva para las ondas electromagnéticas
irradiadas, o no guiadas.
10
Sistemas de Comunicación Magistral Nro. 4
Capa 1 Física (Continuación) Medios Lan
Comunes Cable Fibra Óptica. La mayoría de las
fibras ópticas se hacen de arena o sílice,
materia prima abundante en comparación con el
cobre. Con unos kilogramos de vidrio pueden
fabricarse aproximadamente 43 kilómetros de fibra
óptica. Los dos constituyentes esenciales de las
fibras ópticas son el núcleo y el revestimiento.
El núcleo es la parte más interna de la fibra y
es la que guía la luz. Consiste en una o varias
hebras delgadas de vidrio o de plástico con
diámetro de 50 a 125 micras. El revestimiento es
la parte que rodea y protege al núcleo. el
conjunto de núcleo y revestimiento está a su vez
rodeado por un forro o funda de plástico u otros
materiales que lo resguardan contra la humedad,
el aplastamiento, los roedores, y otros riesgos
del entorno.
11
Sistemas de Comunicación Magistral Nro. 4
Capa 1 Física (Continuación) Medios Lan
Comunes Cable Fibra Óptica. Componentes. El
Núcleo - En sílice, cuarzo fundido o plástico -
en el cual se propagan las ondas ópticas.
Diámetro 50 o 62,5 um para la fibra multimodo y
9um para la fibra monomodo. La Funda Óptica -
Generalmente de los mismos materiales que el
núcleo pero con aditivos que confinan las ondas
ópticas en el núcleo. El revestimiento de
protección - por lo general esta fabricado en
plástico y asegura la protección mecánica de la
fibra.
12
Sistemas de Comunicación Magistral Nro. 4
Capa 1 Física (Continuación) Medios Lan
Comunes Cable Fibra Óptica. Tipos FIBRA MONOMODO
Potencialmente, esta es la fibra que ofrece la
mayor capacidad de transporte de información.
Tiene una banda de paso del orden de los 100
GHz/Km. Los mayores flujos se consiguen con esta
fibra, pero también es la más compleja de
implantar. El dibujo muestra que sólo pueden ser
transmitidos los rayos que tienen una trayectoria
que sigue el eje de la fibra, por lo que se ha
ganado el nombre de "monomodo" (modo de
propagación, o camino del haz luminoso, único ).
Son fibras que tienen el diámetro del núcleo en
el mismo orden de magnitud que la longitud de
onda de las señales ópticas que transmiten, es
decir, de unos 5 a 8 m m.
13
Sistemas de Comunicación Magistral Nro. 4
Capa 1 Física (Continuación) Medios Lan
Comunes Cable Fibra Óptica. Tipos Las fibras
Multimodo de índice de gradiente gradual tienen
una banda de paso que llega hasta los 500MHz por
kilómetro. Su principio se basa en que el índice
de refracción en el interior del núcleo no es
único y decrece cuando se desplaza del núcleo
hacia la cubierta. Los rayos luminosos se
encuentran enfocados hacia el eje de la fibra,
como se puede ver en el dibujo. Estas fibras
permiten reducir la dispersión entre los
diferentes modos de propagación a través del
núcleo de la fibra.La fibra multimodo de índice
de gradiente gradual de tamaño 62,5/125 m
(diámetro del núcleo/diámetro de la cubierta)
está normalizado, pero se pueden encontrar otros
tipos de fibras. Multimodo de índice escalonado
100/140 m m. Multimodo de índice de gradiente
gradual 50/125 m m
14
Sistemas de Comunicación Magistral Nro. 4
Capa 1 Física (Continuación) Medios Lan
Comunes Cable Fibra Óptica. Conectores.
Herramientas
15
Sistemas de Comunicación Magistral Nro. 4
Capa 1 Física (Continuación) Medios Lan
Comunes Comunicaciones Inalámbricas. Las señales
inalámbricas son ondas electromagnéticas que
pueden recorrer el vacío del espacio exterior y
medios tales como el aire. Por lo tanto, no es
necesario un medio físico para las señales
inalámbricas, lo que hace que sean un medio muy
versátil para el desarrollo de redes . Una
aplicación común de las comunicaciones de datos
inalámbricas son las LAN inalámbricas (WLAN), que
se desarrollan según los estándares IEEE 802.11.
Las WLAN normalmente utilizan ondas de radio (por
ejemplo, 902 MHz), microondas (por ejemplo, 2,4
GHz) y ondas infrarrojas (por ejemplo, 820
nanómetros) para las comunicaciones. Las
tecnologías inalámbricas son una parte
fundamental del futuro del networking.
16
Sistemas de Comunicación Magistral Nro. 4
Capa 1 Física (Continuación) Estándares de la
Industria
17
Sistemas de Comunicación Magistral Nro. 4
Capa 1 Física (Continuación) Componentes Y
Dispositivos de Capa 1.
18
Sistemas de Comunicación Magistral Nro. 4
Capa 1 Física (Continuación) Dominios de
Colisión El área dentro de la red donde los
paquetes se originan y colisionan, se denomina
dominio de colisión, e incluye todos los entornos
de medios compartidos. Por ejemplo, un alambre
puede estar conectado con otro a través de cables
de conexión, transceivers, paneles de conexión,
repetidores e incluso hubs. Todas estas
interconexiones de Capa 1 forman parte del
dominio de colisión. Cuando se produce una
colisión, los paquetes de datos involucrados se
destruyen, bit por bit. Como profesional de
networking, una habilidad importante es la
capacidad de reconocer los dominios de colisión
19
Sistemas de Comunicación Magistral Nro. 4
Capa 1 Física (Continuación) Dominios de
Colisión. Segmentación Se puede reducir el tamaño
de los dominios de colisión utilizando
dispositivos inteligentes de networking que
pueden dividir los dominios. Los puentes,
switches y routers son ejemplos de este tipo de
dispositivo de networking. Este proceso se
denomina segmentación.
