REPAIR WELDING OF THE CUTTING TOOLS FOR SHEET

1

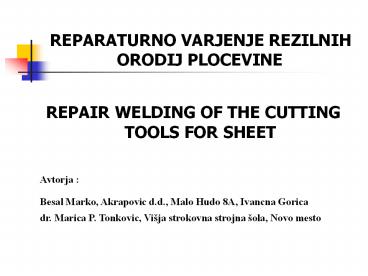

REPARATURNO VARJENJE REZILNIH
ORODIJ PLOCEVINE

• REPAIR WELDING OF THE CUTTING TOOLS FOR SHEET
• Avtorja
• Besal Marko, Akrapovic d.d., Malo Hudo 8A,
  Ivancna Gorica
• dr. Marica P. Tonkovic, Višja strokovna strojna
  šola, Novo mesto

2
Predstavitev projektne naloge

• Odgovor na vprašanje Varjenje ali izdelava
  novega dela ?
• Izbira najbolj primerne varilne tehnike za
  navarjanje rezilnih robov.

3
Varilne tehnike

• TIG varjenje,
• mikroplazemsko varjenje

4
Potek dela

• priprava varjencev,
• izbira temperature predgrevanja,
• izbira dodajnega materiala,
• varjenje s TIG-om,
• varjenje z mikroplazmo.

5
Izbira dodajnega materiala

• Castolin Castovig 45351 W kvaliete 1.4718 (SIST
  EN 10027-2)

Tabela 1 Kemicna sestava osnovnega in dodajnega
materiala
Table 1 Chemical composition of the base and
filler material
Material SIST EN 10027 - 2 Kemicni elementi Kemicni elementi Kemicni elementi Kemicni elementi Kemicni elementi Kemicni elementi Kemicni elementi Kemicni elementi
Material SIST EN 10027 - 2 C Si Mn P S Cr Mo V
1.2379 1,5-1,6 0,2-0,6 0,2-0,5 0,03 0,03 11-12 0,7-0,9 0,8-0,9
1.4718 0,4-0,5 2,7-3,3 0,8 0,04 8-10
6
Gorilnika TIG in mikroplazme
Slika 1 a) gorilnik TIG, b) gorilni
mikroplazme Picture 1 a) burner TIG, b) micro
plasma burner
7
Preizkušanca pri varjenju
Slika 2 a) Varjenec navarjen po TIG postopku in
z b) mikroplazmo Picture 2 a) Welding piece
built up by the TIG method, b)
welding piece built up by micro plasma method
8
Varjenje s TIG-om

• Inverterski izvor elektricnega toka.
• Varilni tok nastavljen na 45 amperov.
• Zašcitni plin mešanica argona in helija pretoka 8
  litrov v minuti.

9
Varjenje z mikroplazmo

• Inverterski izvor elektricnega toka.
• Varilni tok nastavljen na 15 amperov.
• Zašcitni plin argon pretoka 6 litrov v minuti.
• Plazemski plin mešanica argona in vodika pretoka
  0,5 litra v minuti.

10
Merjenje trdote
Tabela 2 Merjenje trdot glede na oddaljenost od
vara Table 2 Measuring the hardness in relation
to the distance from the weld

Vrsta preizkušanca Nacin varjenja Položaj merjenja trdote HRC Položaj merjenja trdote HRC Položaj merjenja trdote HRC Položaj merjenja trdote HRC
Vrsta preizkušanca Nacin varjenja Zvar 1 mm od vara 3 mm od vara 6 mm od vara
Preizkušanec 1 TIG 55 57 56 58
Preizkušanec 2 Mikroplazma 55 54 58 58
11
Primerjava meritev trdot glede na oddaljenost od
vara
Slika 3 Meritve trdote Picture 3 Hardness
measurements
12
Primerjava stroškov
Slika 4 Prikaz stroškov Picture 4 Costs
13
Primerjava porabljenega casa
Slika 5 Prikaz porabljenega casa Picture 5
Needed time
14
Mikrostruktura v toplotno vplivani coni
Varjenje z mikroplazmo
Slika 6 a)Varjenje po TIG postopku, b) varjenje
z mikroplazmo Picture 6 Welding a) TIG method,
b) micro plasmatic method
15
Graficni prikaz globine toplotno vplivane cone
Slika 7 Graficni prikaz globine toplotno
vplivane cone Picture 7 Graphic presentation of
the depth of the heat affected area
16
Zakljucek

• Na osnovi mikroskopske preiskave in meritve
  trdote izdelanih kosov, je za reparaturno
  varjenje boljša izbira mikroplazemsko varjenje.
• Reparaturno varjenje je zelo pomembno za sodobno
  industrijo, tako s stroškovnega vidika kot
  casovnega.

17
HVALA ZA POZORNOST.
