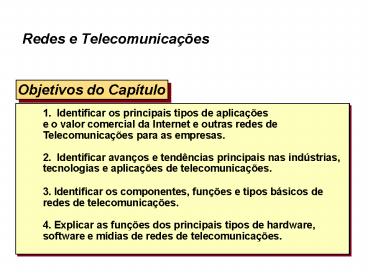

Redes e Telecomunicações

Objetivos do Capítulo
1. Identificar os principais tipos de aplicações
e o valor comercial da Internet e outras redes
de Telecomunicações para as empresas. 2.
Identificar avanços e tendências principais nas
indústrias, tecnologias e aplicações de
telecomunicações. 3. Identificar os componentes,
funções e tipos básicos de redes de
telecomunicações. 4. Explicar as funções dos
principais tipos de hardware, software e mídias
de redes de telecomunicações.
2
QUESTIONAMENTOS

• Quais são as tecnologias utilizadas nos sistemas
  de telecomunicações?
• Que meios de transmissão de telecomunicações sua
  organização deve utilizar?
• Como sua empresa deve elaborar o projeto de suas
  redes?
• Quais são os serviços alternativos de rede
  disponíveis para sua organização?
• Quais são os aplicativos de telecomunicações que
  podem ser usados para comércio e negócios
  eletrônicos?

3
Aplicações das Telecomunicações
Telecomunicações nas Empresas
Redes de Telecomunicações
Sistemas de Colaborativos
Sistemas de Comércio Eletrônico
Sistemas Internos nas Empresas
4
Sistemas Colaborativos

• Correio eletrônico e groupware
• E-mail Elimina os dispositivos telefônicos e
  altas tarifas telefônicas de longa distância
• Groupware Permite que grupos de trabalho em
  diferentes locais participem de fóruns de
  discussão e trabalhem em documentos e projetos
  compartilhados

5
Tecnologias de negócios eletrônicos

• Teleconferência Capacidade de estabelecer uma
  conferência entre um grupo de pessoas
  simultaneamente
• Conferência de dados Dois ou mais usuários podem
  editar e modificar arquivos de dados
  simultaneamente
• Videoconferência Os participantes podem ver uns
  aos outros por telas de vídeo

6
Aplicações de Comércio Eletrônico das
Telecomunicações
Capacidades Estratégicas
Superar Barreiras Geográficas Captar
informações sobre transações comerciais de
locais distantes.
Superar Barreiras de Tempo Fornecer informações
para locais remotos imediatamente após serem
requisitadas.
Superar Barreiras de Custo Reduzir o custo dos
meios mais convencionais de comunicação.
Superar Barreiras Estruturais Apoiar conexões
para obter vantagem competitiva.
7
Troca eletrônica de dados (EDI)

• Troca direta entre computadores de duas empresas
  de documentos padrão de transações

8
Tendências nas Telecomunicações
Mais vendedores, transportadores,
alianças e serviços de rede,
aceleradas pela privatização e o Crescimento
da Internet
Tendências da Indústria
Outras redes digitais locais e globais
conectadas à Internet, canais de transmissão
aprimorados
Tendência da Tecnologia
Mais comércio eletrônico, colaboração,
operações online e vantagem estratégica nos
mercados
Tendências das Aplicações
9
Modelo de Rede

• Terminais
• Microcomputadores
• Terminais Simples (vídeo e teclado)
• Processadores de Telecomunicações
• Modens
• Comutadores (Hub, Switch, Roteador)
• Computadores
• Mainframe, Médio Porte e Microcomputador
  (servidor e cliente)
• Canais e Mídias
• Par Trançado, Cabo Coaxial, Fibra Ótica
• Micro-ondas Terrestre, Sem Fio, Satélite
• Software de Comunicações
• Sistema Operacional de Rede
• Software de Navegação

10
COMUTADORES dispositivos que tem a função de
interligar os computadores de uma rede.
Hub Recebe dados vindos de um computador e os
transmite às outras máquinas. No momento em que
isso ocorre, nenhum outro computador consegue
enviar sinal. Switch Os dados vindos do
computador de origem somente são repassados ao
computador de destino. Cria um canal de
comunicação exclusiva entre a origem e o
destino. Roteador Faz a comunicação entre
diferentes redes de computadores. Tem a
capacidade de escolher a melhor rota que um
determinado pacote de dados deve seguir para
chegar em seu destino.
11
Tipos de Redes

• Redes locais (LAN)
• Requer seus próprios canais dedicados
• Abrange uma distância limitada
• Dentro de uma área limitada da orgnização
• Ponto-a-ponto

12
Uma Rede Local
PC
PC
PC
Impressora Compartilhada
PC
PC
Processador Interconectado a Outras Redes
13
Tipos de Redes

• Redes remotas (WANs)
• Rede de telecomunicações
• Abrange ampla área geográfica
• Consiste de várias tecnologias de cabo, satélite
  e microondas
• Linhas comutadas, linhas dedicadas

14
Redes Remotas
Ontario
Califórnia
Norway
Rede Remota
Bélgica
Manitoba
Pensilvânia
British Columbia
Japão
República Dominicana
Chile
15
Internet

• Rede de computadores que interliga milhões de
  usuários em todo o mundo.
• Não é uma rede única, mas um grupo de redes
  hierarquizadas.
• Pessoas e computadores trocando informações sem
  delimitações geográficas.
• Interoperabilidade capacidade de conectar
  computadores diferentes entre si.

16
Internet

• Super via da informação em texto, som e imagem
  podem trafegar em alta velocidade entre qualquer
  computador conectado.
• Misto de biblioteca universal, correio
  instantâneo e catálogo eletrônico de compras
• A Internet não é propriedade de ninguém de
  nenhum governo, corporação ou grupo de
  universidades
• A Internet é um mercado global sem limites.

17
Benefícios

• Pode-se trocar informações de forma rápida
• Pode-se ter acesso a especialista em milhares de
  especialidades
• Pode-se obter atualizações constantes sobre
  tópicos de interesse
• Pode-se disponibilizar dados pessoais ou
  institucionais
• Pode-se formar equipes para trabalhar em conjunto
  independentemente de distâncias geográficas
• Pode-se ter acesso a vária formas de arquivos e
  informações
• Pode-se traduzir e transferir dados entre
  máquinas localizadas em locais quaisquer.

18
SERVIÇOS, RECURSOS OU FERRAMENTAS

• World Wide Web WWW.seunome.com.br/arquivo
• Correio eletrônico seunome_at_provedor.com.br
• Download transferência de arquivos
• Bate-papo IRC (Internet Relay Chat)
• ICQ (I seek you)
• Listas de discussão diversos assuntos
• Pesquisas ou buscas www.google.com.br

19
SEGURANÇA E PRIVACIDADE

• Criptografia conversão em código secreto
• codificação na origem e decodificação no
  destino
• Firewalls filtragem para impedir acesso a seu
  computador atuam como uma válvula de mão única
•
• Sistemas de antivírus manter a atualização

20
DESENVOLVIMENTO DE CONTEÚDO

• HTML (HyperText Markup Language) - linguagem de
  elaboração de páginas WEB.
• JAVA - está para o software como a Web para a
  informação permite a utilização de várias mídias
  ao mesmo tempo totalmente aberta, rodando em
  qualquer plataforma
• FLASH e DREMWEAVER - imagens e animação
•  WEBCASTING - leva informação até usuário
• tecnologia push

21
Intranet

• Uso das tecnologias da WWW no ambiente privativo
  da empresa
• As informações confinadas numa rede Intranet são
  acessíveis apenas à organização a que pertencem e
  às pessoas autorizadas
• Poderosa ferramenta de gestão empresarial e, ao
  mesmo tempo, um meio de viabilizar o trabalho em
  grupo na organização
• O usuário pode trabalhar com Macintosh, PC ou
  Unix. Ele verá o mesmo documento em qualquer
  desses ambientes computacionais

22
ÁREAS DE ATUAÇÃO

• Marketing e Vendas
• Desenvolvimento de Produtos
• Serviço ao Cliente e Suporte
• Recursos Humanos

• VANTAGENS
• Excelente plataforma para divulgação de
  informações internas
• Servidores não necessitam de tanto hardware
• Tecnologia Web apresenta capacidade de expansão

23
EMPREGOS

• Acesso a manuais de procedimento
• Acesso a produtos e dados de marketing
• Acesso a informações de funcionários
• Revisão e aprovação de documentos
• Agenda, calendários, linhas de tempo
• Acesso a banco de dados
• Substituição de papel nas comunicações de rotina
• Favorecer comunicação entre grupos de trabalho
• Para distribuição de software interno

24
Extranet

• Rede baseada na tecnologia Web, que une os
  recursos da intranet de uma companhia com os de
  seus clientes, fornecedores ou outros parceiros.
• A intranet pode operar apenas como uma rede
  corporativa dentro dos limites da empresa, porém
  pode ser vantajosa sua ligação com a internet.
• Duas empresas podem, colaborar para que seus
  funcionários possam ter acesso às informações e
  serviços de ambas corporações, tais como compra
  de materiais de uma e financiamento e
  investimentos de outra.

25
Canais e Mídias

• Par trançado Sistemas telefônicos
• Desvantagens
• Suscetível a uma variedade de tipos de
  interferência elétrica (ruído), que limita a
  distância.
• Os sinais devem ser restaurados cada um
  isoladamente a aproximadamente três quilômetros e
  meio pelo uso de repetidores que são muito
  dispendiosos.
• Não oferece tanta segurança.

26
Canais e Mídias

• Cabo coaxial Televisão a cabo
• Consiste em um fio rígido de cobre ou alumínio
  envolto em espaçadores para seu isolamento e
  proteção. O isolamento minimiza a interferência e
  a distorção dos sinais que o cabo conduz.
• Pode ser instalado sob o chão e estendido nos
  leitos de lagos e oceanos.
• Permite a transmissão de dados em alta velocidade
  e é utilizado em áreas metropolitanas com grande
  volume de serviço, para sistemas de TV a cabo e
  para conexão de curta distância.
• Utilizado em prédios comerciais e outros
  estabelecimentos de trabalho para redes locais.

27
Canais e Mídias

• Fibra ótica
• Além de sinais análogos, pode conduzir sinais
  digitais.
• Fornece maior velocidade e maior capacidade de
  transmissão do que os outros canais.
• Não é afetado por radiação eletromagnética.
• A velocidade das comunicações é 10.000 vezes mais
  rápida do que a velocidade de sistemas de
  microondas e satélite.
• A segurança da mensagem das comunicações de fibra
  ótica é muito resistente a roubo ilegal de dados.
• Pode ser utilizado debaixo do mar para uso
  transatlântico.

28
Canais e Mídias

• Transmissão sem fio
• Microondas,
• satélites,
• pagers,
• telefones celulares,
• serviços de comunicação pessoal,
• PDAs,
• redes móveis de dados

29
Canais e Mídias

• Micro-ondas Terrestre
• Transmitem sinais de rádio de alta velocidade em
  um caminho de linha de mira entre estações
  repetidoras espaçadas a uma distância de
  aproximadamente 50 quilômetros.
• Utiliza a atmosfera como o meio para transmitir
  sinais.
• Utilizada extensivamente para comunicação à longa
  distância bem como para comunicação de alto
  volume tanto de dados como de voz na forma de
  ondas eletromagnéticas.

30
Micro-ondas terrestre
31
Canais e Mídias

• Satélite de Comunicação
• Utilizam a atmosfera como o meio para transmitir
  sinais.
• Um satélite é algum dispositivo eletrônico que
  recebe, amplifica e retransmite sinais.
• Utilizados extensivamente para comunicação à
  longa distância como para comunicação de alto
  volume tanto de dados como de voz.
• Movimentar grandes quantidades de dados por
  longas distâncias.

32
Satélite de Comunicação
33
Topologias de rede

• Redes em estrela Todos os computadores e outros
  dispositivos são conectados a um computador
  hospedeiro central
• Rede em barramento Interliga vários computadores
  por um único circuito
• Rede em anel Todos os computadores são
  interligados em um anel

34

• Rede Estrela
• Envolve uma unidade central que possui um número
  de terminais ligados a ela.
• Vantagens
• Vários usuários finais podem utilizar a unidade
  central simultaneamente.
• Desvantagens
• A rede toda é afetada se a unidade principal
  falhar e todas as comunicações param.
• Os custos para cabeamento do sistema central e
  dos pontos da estrela juntos são muito
  dispendiosos.

35
Topologia de rede em Estrela
36

• Rede Barramento
• Um número de computadores é conectado por um
  único comprimento de fio, cabo ou fibra ótica.
• As redes de barramento possuem uma abordagem
  descentralizada.
• Vantagens
• Utilizada para conectar um pequeno grupo de
  microcomputadores que compartilham dados.
• Não tão dispendiosa como a rede estrela, e se um
  dos microcomputadores falhar, ele não afeta a
  rede toda.

37
Topologia de rede em Barramento
38

• Rede Anel
• Bastante parecida com uma rede de barramento, com
  exceção do comprimento do fio, cabo ou fibra
  ótica que conecta para formar um loop
  (fechado).Uma rede anel possui uma abordagem
  descentralizada.
• Vantagens
• Não exigem um computador central para controlar
  atividades e nem necessitam de um servidor de
  arquivos.
• Não é suscetível a interrupções como a rede
  estrela porque, quando um computador no anel
  falha, ele não afeta necessariamente as
  capacidades de processamento ou comunicações dos
  outros computadores no anel.

39
Topologia de rede em Anel
40
Rede Híbrida
FIM
