N

1

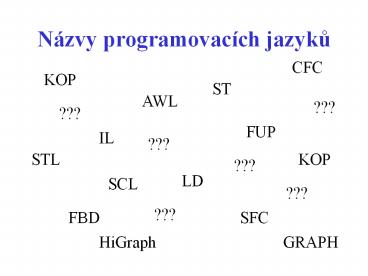

Názvy programovacích jazyku
CFC
KOP
ST
AWL
???
???
FUP
IL
???
STL
KOP
???
LD
SCL
???
???
FBD
SFC
HiGraph
GRAPH
2
Programovacích jazyky podle standardu IEC
1131-3 názvosloví

• Jazyky grafické (LD, FBD, SFC)
• Jazyky textové (IL, ST)

3
Grafické jazyky

• obecné symboly spolecné jazyku LD, FBD, a
  prípadne i SFC (vodorovné a svislé úsecky, kolmé
  úsecky s propojením a bez nej, rohové útvary,
  bloky a konektory)
• speciální symboly
• prícky (networks), síte a pravidla jejich
  vyhodnocování

4
Textové jazyky

• obecné symboly, napr.
• používání tištených znaku
• vnejší reprezentace dat
• datové typy
• promenné
• jednotky pro organizaci programu
• elementy pro strukturování programu ...
• speciální symboly

5
Jazyk príckového diagramu A Ladder Diagram
LD N Kontaktplan KOP)

• reléové schéma , liniové schéma, žebríckové
  schéma, kontaktní schéma
• reléový diagram, liniový diagram, žebríckový
  diagram, príckový diagram, reléový príckový
  diagram
• kontaktní plán

6
Príklad programu v jazyku príckového diagramu, LD
(KOP)
7
Speciální symboly v jazyku LD

• levý a pravý vodic s pripojením prícky
• úsek prícky vodorovný nebo svislý (muže být ve
  stavu ON-log. 1 nebo ve stavu OF-log. 0)
• kontakty (spínací -- --, rozpínací --/--,
  s detekcí nábežné hrany --P--, s detekcí
  sestupné hrany-- N --)
• cívky ( cívka --( )--, negovaná cívka --(/)--,
  set --(S)--, reset --(R)--, memory --(M)--, set
  memory --(SM)--, reset memory --(RM)--, --(P)--,
  --(N)--)
• funkce a funkcní bloky

8
Jazyk funkcního blokového schématu AFunction
Block DiagramFBDNFunktionsbausteindiagrammFBD

• Jazyk funkcních bloku (FB)
• Funktionsbausteinsprache (FBS)
• Funkcní diagram (FUP)

9
Príklad programu v jazyku funkcního blokového
schématu FBD
10
FBD standardní funkcní bloky

• bistabilní prvky (RS-pamet s dominantním
  vypnutím, SR pamet s dominantním sepnutím,
  semafor)
• prvky pro detekci nábežné a sestupné hrany,
  ((R_TRIG), (F_TRIG))
• cítace (inkrementální (CTU), dekrementální (CTD),
  kombinované (CTUD))
• casovace (impulsní (TP), zpoždené sepnutí (TON),
  zpoždené vypnutí (TOFF))
• komunikacní bloky (definovány v norme IEC 1131-5).

11
FBD speciální bloky

• doplnovány podle potreby
• každá firma nabízí ve svém programovacím
  prostredí ponekud odlišný soubor techto bloku
• napr. spínací hodiny týdenní, rocní, generátory
  impulsu, komparátory ..

12
Jazyk seznamu instrukcí A Instruction List
IL N Anweisungsliste AWL

• Jazyk pokynu (povelu)
• Seznam instrukcí
• Statement List (STL)

13
Príklad programu v jazyku seznamu instrukcí IL
14
Jazyk seznamu instrukcí IL

• program složen ze sekvence instrukcí
• každá instrukce zacíná na novém rádku
• v rádku instrukce se muže vyskytovat
• náveští (nepovinné)
• operátor (príp. s tzv. modifikátorem)
• operand
• komentár (nepovinný)

15
Jazyk seznamu instrukcí IL operátory a
modifikátory

• povolené operátory
• LD, ST S, R AND, , OR, XOR ADD, SUB, MUL,
  DIV GT, GE, EQ, NE, LE, LT JMP, CAL, RET
• modifikátory
• pro oznacení negace N, prípadne levá závorka,
  písmeno C nebo N u podmínených a nepodmínených
  instrukcí skoku, volání a návratu

16
Jazyk seznamu instrukcí IL funkce

• volání funkcí vložením jména funkce na místo
  operátoru
• do prvního argumentu funkce se zapíše výsledek
  vyhodnocení funkce.
• jsou-li vyžadovány další argumenty, píší se do
  pole operandu

17
Jazyk seznamu instrukcí IL funkcní bloky

• funkcní blok volán podmínene nebo nepodmínene
  operátorem CAL
• príkaz následován seznamem vstupních parametru
  v závorce za názvem funkcního bloku
• nebo
• jednotlivé parametry uloženy do preddefinovaných
  promenných pred vyvoláním funkcního bloku

18
Jazyk strukturovaného textu A Structured Text
ST N Strukturierte Text ST

• Syntaxe jazyka dána
• povolenými výrazy
• povolenými príkazy
• Vyhodnocením výrazu dostaneme hodnotu v nekterém
  z definovaných datových typu

19
Príklad programu v jazyku strukturovaného textu
ST
K0 FOR I1 TO 5 DO FOR J1 TO 4 DO IF
chyba THEN EXIT END_IF KKJ END_FOR KKI
END_FOR
20
Jazyk strukturovaného textu ST výrazy

• Výraz se skládá z operátoru a operandu.
• Operandy konstanta, promenná, funkce, výraz
• Operátory pro sedmnáct typu operací
• závorkování, vyhodnocení funkce, umocnení,
  negace, doplnek, násobení, delení, modulo,
  scítání, odcítání, porovnávání, rovnost a
  nerovnost, booleovské AND, booleovské XOR,
  booleovské OR.
• Operátory uvedeny od nejvyšší k nejnižší priorite.

21
Jazyk strukturovaného textu ST príkazy

• definováno deset typu príkazu
• príkaz prirazení
• príkaz pro vyvolání funkce, použití její výstupní
  hodnoty a pro návrat (RETURN)
• príkazy pro výber (IF, CASE)
• iteracní príkazy (FOR, WHILE, REPEAT, EXIT)
• prázdný príkaz.

22
Sekvencní funkcní diagramA Sequential function
chart SFC N Ablaufsprache AS

• vychází z obecneji definovaného funkcního
  diagramu (CSN IEC 848).
• definiceFunkcní diagram je definován souborem
  symbolu pro kroky, prechody a smerové spojnice,
  propojující kroky a prechody..
• statické znázornení
• dynamický aspekt

23
Funkcní diagram CSN IEC 848

• Funkcní diagram pro rízený systém, pro rídicí
  systém i pro celek
• jinak interpretovány podmínky prechodu i akce
• programovací jazyky pro popis algoritmu rízení ?
  založeny na funkcním diagramu rídicího systému
• podkladem casto funkcní diagram rízeného systému
  od technologu (problematika oboru a príslušných
  technologických zarízení)

24
Sekvencní funkcní diagram SFCprvky jazyka

• krok s identifikátorem, pocátecní krok
• blok akcí prirazených ke kroku
• ctyri pole kvalifikátor akce, jméno akce, jméno
  zpetnovazební promenné, popis akce,
• prechod s identifikátorem nebo s podmínkou
  prechodu
• alternativní rozvetvení, spojení alternativních
  vetví
• paralelní (simultánní) rozvetvení, spojení
  simultánního rozvetvení

25
Príklad programu v jazyku SFC
26
Plne integrovaná automatizace TIAA Totally
Integrated AutomationN Vollintegrierte
Automation

• Firma SIEMENS
• nová revolucní metoda sjednocení automatizacní a
  rídicí techniky pro procesní a výrobní
  automatizaci, a to jak v oblasti technických
  prostredku, tak i v oblasti programových
  prostredku
• trojí pruchodnost
• . Integrace je úplná díky tzv. trojí
  pruchodnosti
• Správa dat veškerá spolecná data se zadávají
  jen jednou a jsou prístupná v rámci celé
  technologie ci výroby. Tím jsou minimalizovány
  chyby prenosu a konzistence dat.
• Konfigurace a programování všechny komponenty a
  systémy patrící k danému rešení jsou
  konfigurovány, programovány, uvádeny do provozu,
  testovány a monitorovány jedním modulárne
  koncipovaným systémem softwaru. To vše s jedním
  uživatelským rozhraním a pritom pro každou dílcí
  úlohu specifickými nástroji.
• Komunikace definice partneru komunikace se reší
  prehlednými tabulkami, resp. grafickými nástroji.
  Komunikacní kanály mohou být modifikovány
  kdykoliv a z libovolného místa. Ruzné síte lze
  konfigurovat shodným a jednoduchým postupem.

27
Plne integrovaná automatizace TIA - trojí
pruchodnost

• Správa dat
• Konfigurace a programování
• Komunikace

28
Plne integrovaná automatizace TIA - trojí
pruchodnost I

• Správa dat
• zadávání spolecných dat 1x
• data prístupná v rámci celé technologie ci výroby
• minimalizace chyby prenosu a konzistence dat

29
Plne integrovaná automatizace TIA - trojí
pruchodnost II

• Konfigurace a programování
• všechny komponenty a systémy patrící k danému
  rešení konfigurovány, programovány, uvádeny do
  provozu, testovány a monitorovány jedním
  modulárne koncipovaným systémem softwaru
• jedno uživatelské rozhraní
• specifické nástroje pro každou dílcí úlohu

30
Plne integrovaná automatizace TIA - trojí
pruchodnost III

• Komunikace
• definice partneru komunikace prehlednými
  tabulkami, resp. grafickými nástroji
• komunikacní kanály modifikovatelné kdykoliv a
  z libovolného místa
• ruzné síte konfigurovatelné shodným a jednoduchým
  postupem

31
STEP7-Standard Package
32
Príklad struktury projektu ve STEP7
33
Príklad struktury programu ve STEP7
34
Prístup ke globálním a instancním datovým blokum
35
Záver

• posun smerem ke graficky orientovaným prostredkum

• malé systémy - jazyk blokových schémat logických
  funkcí (FBD (FUP))
• velmi rychle se stane bežným nástrojem
  programování
• urcitá systematicnost pri návrhu se vyplácí

36

• velké systémy SIMATIC - používání grafických
  nástroju typu GRAPH, HiGraph a CFC lákavé, ale
• ceny softwaru
• kvalifikace potenciálních uživatelu
• reklama jednoduchost použití techto nástroju
• není nutné umet programovat
• inženýrské nástroje urceny pro inženýry
• schopnost celostního pohledu
• schopnost systémového myšlení
