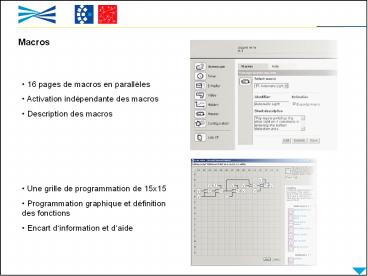

Macros

• 16 pages de macros en parallèles
• Activation indépendante des macros
• Description des macros

• Une grille de programmation de 15x15
• Programmation graphique et définition des
  fonctions
• Encart dinformation et daide

2
Principe de fonctionnement
Entrées analogiques
Entrées TOR
Sorties TOR
3
Définition des symboles
Divers
Entrée/Sortie
Fonctions arithmétiques
Opérateurs logiques
4
Limitation des grilles de macros

• Grille dédition limitée (15x15 emplacements)

• Les fonctions complexes sont réalisées
• par combinaison déléments simples
• (attention à la consommation de place)

• Les valeurs sont rafraichies en fonction du
  temps de traitement

• Temps de traitement limité par une fréquence de
  4Hz

• Temporisation pré-définie (constante)

• Pas de possibilité pour réinitialiser les
  entrées utilisées en comptage

• IMPORTANT Chaque valeur utilisée est
  sélectionnée

5
Principe de traitement des macros

• Temps de cycle des macros 4Hz
• Cycle unitaire des pages de macro
• Détection détats et commandes spéciales
  (temporisation, mail, vidéo, historique)
• Précompilation des macros et pseudo
  fonctionnement parallèle
• Indépendance de lordre
• Pas de passage de valeur

Cycle des macros
E/S Variables
E/S Variables
6
Quelques exemples
Commande extérieure (entrée) de type bouton
poussoir
Commande extérieure (entrée) et par la page
daccueil de type bouton poussoir
Fonction bouton poussoir utilisant la fonction
sélection
Introduction à la "récursivité" (Vérification de
la vitesse de traitement)
7
Commande de type inverseur
Commande de type inverseur avec une commande
virtuelle supplémentaire
Commande temporisée
8
Commande temporisée clignotante
Commande temporisée clignotante avec une boucle
"récursive" interne
9
Hystérésis
Si "valeur analogique" gt 7 alors "allumer" Si
"valeur analogique" lt 5 alors "éteindre"
Macro dune Hystérésis Si "valeur analogique" lt
5 alors "allumer" Sinon si "valeur analogique" gt
7 alors "éteindre" Sinon garder létat courant
