IEEE 802.3 Ethernet

1

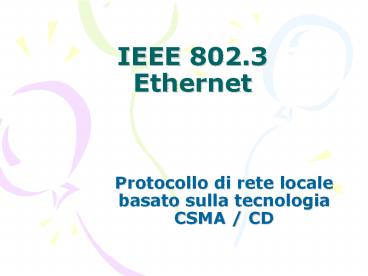

IEEE 802.3Ethernet

• Protocollo di rete locale basato sulla tecnologia
  CSMA / CD

2
Alcuni punti

• Ideato intorno al 1975 dalla join XEROX DEC
  INTEL
• Un solo cavo per collegare decine di stazioni
• Ogni stazione riceve tutto ma una sola risponde
• Treno di impulsi in entrambe le direzioni

3
Treno di impulsi in entrambe le direzioni
4
Indirizzi 802.3

• Ogni messaggio ha al suo interno lindirizzo MAC
  del destinatario e quello del mittente.
• Tutte le stazioni riceventi leggono il MAC
  destinatario e se verificano che è il proprio
  leggono lintero messaggio.

5
IEEE 802.3

• 1985 IEEE definisce con precisione lo standard
  802.3 per connettere stazioni su rete LAN a BUS

• Col tempo cambiano
• Mezzo fisico
• Velocità
• Topologia di rete.

6
Evoluzione 802.3
Standard Velocità distanza cablaggio Topologia connettori
10base-5 802.3 1985 10 Mbit/s 500m Coassiale Stella AUI
10Base-2 802.3a 1989 10 Mbit/s 200m Coassiale sottile Stella BNC
10Base-T 802.3i 1990 10 Mbit/s 100m UTP cat3-4-5 Stella RJ45
100Base-TX 802.3u 1995 100 Mbit/s 100m UTP Cat 5 Stella RJ45
1000Base-T 802.3ab 1999 1 Gbit/s 100m UTP Cat 6-7 Stella RJ45
1000Base-X 802.3z 1999 10 Gbit/s 100m Fiber
7
Gigabit Ethernet
Mezzo trasmissivo Tipo di cavo distanzamassima
1000BASE-CX Cavo rame bilanciato 25 metri
1000BASE-SX Fibre multimodali e lunghezza d'onda di 850 nm 550 metri
1000BASE-LX Fibre monomodali 5 km
1000BASE-LH Fibre monomodali e lunghezza d'onda di 1.310 nm 10 km
1000BASE-LH Fibre multimodali e lunghezza d'onda di 1.310 nm 550 metri
1000BASE-ZX Fibre monomodali e lunghezza d'onda di 1.550 nm 100 km
1000BASE-LX10 Fibre monomodali e lunghezza d'onda di 1.310 nm 10 km
1000BASE-BX10 Singola fibra monomodale utilizzata in un verso con lunghezza d'onda di 1.490 nm e lunghezza d'onda di 1.310 nm nell'altro 10 km
1000BASE-T Cavo in rame (CAT-5, CAT-5e, CAT-6, or CAT-7) 100 metri
1000BASE-TX Cavo in rame (CAT-6, CAT-7) 100 metri

8
Frame 802.3
PRE (Preamble) Preambolo del frame. SFD
(Starting Frame Delimiter) . DA (Destination
Address) Indirizzo destinazione. SA (Source
Address) Indirizzo sorgente. L/T
(Length/Type) Lunghezza o tipo del frame. Dati
(Payload) . PAD riempimento.. FCS (Frame Check
Sequence)
9
Frame 802.3
PRE (Preamble) Preambolo del frame. Si tratta
semplicemente di una sequenza di segnali 1 e 0
che consente al ricevente di sincronizzare la
comunicazione ovvero quella di svegliare l'adattat
ore mettendolo in guardia dell'arrivo della
trama. SFD (Starting Frame Delimiter) Questo
campo è composto da un byte, la cui sequenza di
bit è 10101011. Lo SFD dichiara che dal prossimo
byte avrà inizio il frame vero e proprio, a
partire dall'indirizzo di destinazione del frame
(DA). DA (Destination Address) Indirizzo
destinazione. Si tratta di sei byte. SA (Source
Address) Indirizzo sorgente. Ha la stesso
struttura del DA. L/T (Length/Type) Lunghezza o
tipo del frame.
10
Frame 802.3
Dati (Payload) Sono i dati veri e propri che, nel
caso di frame normale, verranno trasmessi con
questo frame. I dati veri e propri possono
ammontare al massimo a 1500 byte, ma se sono meno
di 46 byte, occorre aggiungere dei byte
supplementari di riempimento per arrivare almeno
a 46 byte. Questo garantisce in ogni caso una
lunghezza totale del frame di almeno 64 byte per
distinguerli da pezzi di frame provenienti da
collisioni. PAD. È un campo di riempimento
utilizzato per garantire la lunghezza minima di
64 byte. Esso varia da 0 a 46 byte, essendo 18 i
byte sempre presenti nella trama. FCS (Frame
Check Sequence) Frame Check Sequence. Il mittente
calcola su tutta la parte precedente del frame un
valore di controllo secondo un algoritmo CRC
(Cyclic Redundancy Check).
11
100Base

• 100Base-TX (Fast Ethernet)
• 100Base-FX
• Come 100Base-TX, ma su fibra ottica multimodale
• 1000Base-X
• Famiglia di implementazioni basate sulla
  trasmissione a 1Gbps (Gigabit Ethernet).

12
1000Base

• 1000Base-SX
• Fibra ottica multimodale
• 1000Base-LX
• Fibra ottica monomodale
• 1000Base-T
• Gigabit ethernet su cavi di rame
• 1000Base-TX
• Gigabit ethernet su cavi di rame (UTP categoria
  6).
• 1000Base-LLX o 1000Base-LH o 1000BASE-ZX
• Fibra ottica monomodale

13
10GBase-X  trasmissione a 10Gbps esclusivamente
di tipo ottico.

• 10GBASE-S
• Fibra multimodale, distanze fino a 65m
• 10GBASE-LX4
• Su fibra multimodale, distanze fino a 300m,
  oppure su fibra monomodale distanze fino a 10km
• 10GBASE-L
• Su fibra monomodale distanze fino a 10km
• 10GBASE-E
• Su fibra monomodale distanze fino a 40km

14
Fibra
