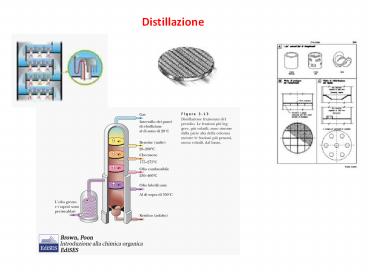

Distillazione

1
Distillazione
2
Equazione di Clausius-Clapeyron
dP/dT ?H/T?V
Curve vapore fase condensata
Costruzione del diagramma di stato
lnP -?H/RT cost
3
Regola di Trouton
2
1
Curva 3 la pendenza dipende dal valore di?V (?H
è gt0 per il passaggio solido-liquido)Calore
latente di fusione
3
Sistemi a due componenti
Diagrammi binari liquido-vapore
Diagrammi P - ?
Soluzioni ideali legge di Raoult
P PA PB xAPA xBPB P PA PB yAP
yBP yA xAPA/P xA (P PB)/(PA
PB) Volatilità relativa aA-B aA-B PA/PB y
xaA-B/1x(aA-B 1)
4
Diagrammi T - ?
Regola della leva Bilancio di massa V L
C Per 1 componente V?V L?L C?C V/L (?L
?C)/(?C ?V) CL/VC nL/nV
5
Diagramma x-y
6
Distillazione frazionata
7
Calcolo del numero di piatti teorico
Metodo grafico di McCabe - Thiele
Soluzioni binarie ideali ?Hmisc 0 ?HevapIA
?HevapIB L cost V cost allinterno della
colonna (cambia solo il contributo di
F) Equilibrio liquido-vapore su ciascun piatto e
nella colonna Bilancio totale di massa F D
W
D
Zona di arricchimento (rettifica) V LD
F
Zona di esaurimento (stripping) L VW
W
8
Metodo di McCabe - Thiele
Si calcolano le equazioni di due rette di lavoro
e si sovrappongono al diagramma y-x della
miscela binaria
R L/D rapporto di riflusso
(arricchimento) y R/(R1)x
1/(R1)xD (esaurimento) y L/(L-W)x
W/(L-W) xW
Punti caratteristici y xD e y 1/(R1)xD y
xW
9
Metodo di McCabe - Thiele
Si calcola lequazione del comportamento
dellalimentazione Si definisce il rapporto q
(LL)/F
Retta dellalimentazione y q/(q-1)x
1/(q-1)xF
Condizioni q gt 1 ?liquido con TltTeb q 1
?liquido con T Teb 0ltqlt1 ?liquido vapore q
0 ? vapore saturo q lt 0 ? vapore surriscaldato
10
Metodo di McCabe - Thiele
Si calcola il punto di intersezione tra le due
rette di lavoro partendo da xD si calcolano il
numero di gradini tra la curva y-x e le due rette
di lavoro
11
Soluzioni reali(componentimiscibili)
12
Miscele azeotropiche
13
Miscele azeotropiche
Distillazione azeotropica azeotropo ternario
(acqua-etanolo-benzene) Distillazione
estrattiva solvente poco volatile rispetto ai
due componentida separare
14
Produzioni petrolchimiche
15
Produzione di olefine
Idrocarburi non saturi C2 C5 (più
importanti)etilene, propilene, butileniC2H4
C3H6 C4H8
Reazione di cracking termico e deidrogenazione C
mnH2(mn)2 ? CmH2m CnH2n2 CnH2n2 ? CnH2n
H2
Prodotti finali olefine, diolefine, aromatici,
nafteni Alte temperature (bassi tempi)
acetilene Stabilità termodinamica delle olefine
diagramma di Francis
16
(No Transcript)
17
Prodotti del cracking
(a) etano (b) propano (T 815 C P 1 atm)
Tempo di permanenza (ms)
Parametri caratterizzanti temperatura
tempo di permanenza pressione parziale
dellalimentazione
18
Impianto di produzione di olefine
Profilo di temperatura
Reattore
Schema dicracking
19
Separazione del gas da cracking
20
Separazione della frazione C4
