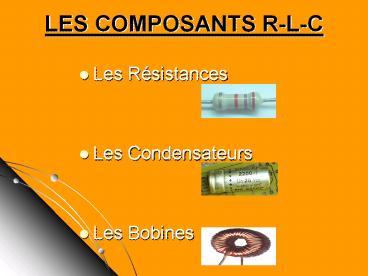

LES COMPOSANTS R-L-C

• Les Résistances
• Les Condensateurs
• Les Bobines

2
Les Résistances

• Résistances Standards
• Résistances Variables Manuellement
• Résistancces CMS
• Photo Résistances
• Thermistances
• Varistances VDR

3
Les Résistances

• Description
• La résistance ( Résistor) est l'élément le plus
  simple, très utilisé en électronique.C'est un
  composant dit passif, il conduit l'électricité
  avec un effet résistif.Il est bidirectionnel, il
  n' y a pas de sens obligatoire du passage du
  courant .
• Symboles
• OU

4
Les Résistances

• Effet résistif
• La formule R ? L / S Echauffement
  par effet Joule
• Loi dohm
• U RI OU R U/I
• Loi de Joule
• W RI2t (Joules)

5
Les Résistances

• Résistances en séries
• ? R R1 R2
• Résistances en parallèles
• ? 1/R 1/R1 1/R2
• Pont diviseur de tension

6
Les Résistances

• Résistances Standards

Ne Manger Rien Ou Jeûner, Voila Bien Votre Grande Bêtise
Noir Marron Rouge Orange Jaune Vert Bleu Violet Gris Blanc
0 1 2 3 4 5 6 7 8 9
7
Les Résistances

• Résistances Variables Manuellement
• potentiomètres
• Symboles
• OU
• Exemples de potentiomètres ajustables

8
Les Résistances

• Résistancces CMS
• Résistance plate de 3 mm de long sur 1,5 mm de
  large à couche de carbone. Le code des valeurs de
  résistance est de 3 lettres.
• Exemple 103 ? les deux premiers chiffres
  indiquent la valeur puis le troisième le nombre
  de zéro à ajouter10000 10 K la valeur de 3R3
  3,3 ?, 100 indique 10 ? en effet 100 zéro, 47R
  47 ?.
• Circuits avec résistances CMS

9
Les Résistances

• Photo Résistances LDR
• Description
• Ce sont des résistances qui ont la propriété de
  varier en fonction de lintensité lumineuse
  reçue. Branchées en série avec un générateur,
  présentent une résistance variable, et se
  laissent donc traverser par un courant également
  variable, en fonction de leur éclairement. Ont
  leur donne aussi le nom de LDR ( Light Dépendant
  Resistor )
• Symbole
• La valeur de la résistance dans l'obscurité est
  supérieur à 1 Mohm .Lorsqu'elle est éclairé par
  le soleil sa valeur descend au dessous de 1 K.

10
Les Résistances

• Thermistances
• Description
• Ce sont des résistances qui ont la propriété de
  varier en fonction de la température .
• Deux types de thermistances les CTP
  (coefficient de température positif) et les CTN
  (coefficient de température négatif)
• Symbole
• U RI
• Leurs valeurs sont généralement marquées dessus
  de 100 ? à 50 K? à 25 C, ou pour les plus
  anciennes avec le code des couleurs des
  résistances.

11
Les Résistances

• Varistances VDR
• Description
• Principalement utilisées comme élément de
  protection de composants ou d'équipements pouvant
  être soumis à des perturbations électriques. Les
  VDR (Volt Dépendant Resistor) voient leurs
  impédances chuter très fortement en présence
  d'une surtension ( même très brève ), créant
  ainsi un court circuit protégeant le montage
  situé après .
• Symbole
• Les varistances dépendent de l'intensité et de la
  tension d'utilisation. La tension de protection
  de 250 V et la plus utilisé mais il existe aussi
  14V , 30V, 1000V. La résistance disolement est
  de100 Mohms ou plus. Le temps de réponse est
  inférieur à 25 ms .

12
Les Condensateurs

• Description
• Composant électrique constitué de deux
  conducteurs (les armatures), séparés par un
  isolant, le diélectrique.
• Formules
• Symboles
• ou pour les
  condensateurs Polarisés
• pour les condensateurs variables

13
Les Condensateurs

• Condensateurs en séries
• ? 1/C 1/C1 1/C2
• Condensateurs en parallèles
• ? C C1 C2

14
Les Condensateurs

• Charge et décharge dune capacité
• Au début S1 et S2 sont ouvert
• donc la tension au point A 0
• Ensuite ont ferme S1 et on observe la
• tension qui donne la courbe de charge
• d'un condensateur
• En fin si S1 est ouvert et S2 fermé on
• observe la tension qui donne la courbe
• de décharge

15
Les Condensateurs

• Condensateurs NON polarisés
• Condensateurs à diélectrique film plastique,
  céramique
• Condensateurs Variables Manuellement
• Condensateurs CMS
• Condensateurs polarisés

16
Les Condensateurs

• Condensateurs non polarisés
• La valeur est indiqué dessus mais peut être aussi
  déterminé par un code de couleur tout comme une
  résistance sur les anciens condensateurs.

Ne Manger Rien Ou Jeûner, Voila Bien Votre Grande Bêtise
Noir Marron Rouge Orange Jaune Vert Bleu Violet Gris Blanc
0 1 2 3 4 5 6 7 8 9
17
Les Condensateurs

• Condensateurs à diélectrique film plastique,
  céramique
• Condensateurs à films plastiques
• MKT Polyester (Polyéthylène ou mylar)
• MKC Poly carbonate
• MKP Polypropylène
• MKS Polystyrène (styroflex)
• La valeur de ces condensateurs varie du micro
  Farad ( µF ) au nano Farad ( nF ) .
• Pour la tension d' utilisation maximal elle est
  indiqué dessus en volt avec le symbole - pour
  continu et pour alternatif.

18
Les Condensateurs

• Condensateurs à diélectrique film plastique,
  céramique
• Condensateurs céramiques
• Pour les condensateurs plus petit du nano Farad
  (nF) au pico Farad (pF) ont utilise les
  condensateurs céramiques.
• Condensateurs pour tension alternative
• Ce sont des condensateurs qui ont
• des propriétés particulièrement
• adaptées pour les tensions
• alternatives.
• Ils font partie de la classe X ,X2 ou Y .

19
Les Condensateurs

• Condensateurs variables manuellement
• Pour des applications radios ont utilise des
  condensateurs ajustables leurs valeurs varient
  de 6,8 pF à 50 pF .Le principe est simple
  plusieurs demi lames sont fixe et en tournant la
  vis ont bouge les autres demi lames ainsi ont
  modifie la surface de charge du condensateur.
• Condensateurs CMS
• Les circuits électroniques utilise aussi des
• Condensateurs CMS (Composant miniature
• de surface ). Ces condensateurs sont directement
• soudées du coté des pistes.
• Existent aussi en version polarisée

20
Les Condensateurs

• Condensateurs polarisés
• Condensateurs électrochimiques aluminium
• Condensateurs 22µF
• La taille dépend de la tension comme lemontre
  cette image 350 V ou 25V
• Le premier est un condensateur radial et
  lesecond axial.
• la valeur est inscrite dessus avec la tensions
• maximum ainsi que le repérage de la borne
  négative.la tolérance pour ce type de
  condensateur variant de 20 à 50.
• Condensateurs au tantale

21
Les Bobines

• Inductances
• Transformateurs

22
Les Bobines

• Inductances
• Descriptions
• sont des enroulements sur un noyau
  ferromagnétique de fil conducteur isolé. Elles
  entrent, associées avec des condensateurs, dans
  la constitution de circuits dits " résonnants ".
  Pour limiter, lorsque la fréquence du courant
  augmente, les pertes énergétiques, on utilise,
  pour les noyaux, des matériaux magnétiques
  céramiques, les ferrites, plutôt que le fer et
  ses alliages.
• Symboles

23
Les Bobines

• Transformateurs
• Descriptions
• Appareil statique transformant une énergie
  électrique portée par un courant alternatif de
  tension donnée en une énergie électrique portée
  par un courant alternatif de tension différente.
  Un transformateur peut être éleveur ou abaisseur
  de tension. Dans les conditions normales
  d'utilisation, le rendement de transformation est
  très élevé  il est voisin de 99 sur les plus
  gros transformateurs.
• Symboles
• Un transformateur monophasé comporte un circuit
  magnétique fermé, constitué par un empilage de
  tôles en fer doux au silicium, isolées entre
  elles pour éviter des pertes d'énergie par
  circulation de courants de Foucault.

24
Les Bobines

• Transformateurs
• Transformateurs à étrier
• Les transformateurs à deux enroulements sont
  généralement repérés et il est assez facile de
  voir ou de tester les deux enroulements. Le
  primaire (haute tension) est constitué de fil
  plus fin que le secondaire, en testant à
  lOhmmètre la résistance du primaire est plus
  importante que celle du secondaire. Pour les
  transformateurs à étrier les deux bobines se
  superpose et le plus souvent le primaire est en
  bas ( à contrôler ).
• Transformateurs moulés
• Transformateurs toriques
