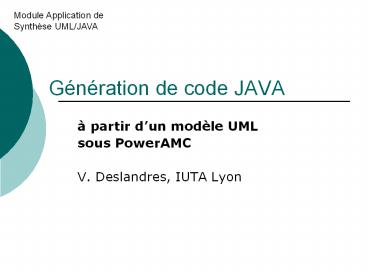

Génération de code JAVA
Module Application de Synthèse UML/JAVA

• à partir dun modèle UML
• sous PowerAMC
• V. Deslandres, IUTA Lyon

2
Introduction

• Génération totale ou restreinte
• La génération de code, ça nest pas immédiat
  processus en 3 étapes
• Compléter le modèle danalyse (nous, on se limite
  au diagramme de classes)
• modèle de conception
• Vérifier le modèle
• Générer le code

3
Génération partielle de code

• Il est possible de restreindre la portée de la
  génération au contenu d'un package particulier
• Cest très utile lorsque les différents packages
  sont affectés à différents développeurs.
• Chacun d'entre eux peut alors générer son package
  indépendamment des autres.
• La génération depuis un package permet de
  produire un modèle indépendant.

4
Processus de génération de code
3 étapes

• Étape 1 Ajouter au MOO danalyse les détails
  dimplémentation nécessaires pour obtenir un MOO
  dit  de conception
• Identifiants
• Types des données, visibilité
• Supprimer les relations entre les classes et les
  transformer en attributs
• Migrer un rôle navigable en tant qu'attribut dans
  une classe
• Définir les objets persistants
• Classes  techniques  (calendrier, classes
  abstraites, design pattern)
• Etc

5
Étape 2 Vérification du modèle

• La procédure de génération de fichiers source
  .java, d'objets PowerBuilder, ou de fichiers XML
  commence toujours par une vérification de la
  validité du MOO
• Si le modèle est incorrect ou si une erreur est
  détectée, la génération est interrompue.

6
Paramétrage de la vérification

• Les erreurs et avertissements sont affichés dans
  la fenêtre Paramètres de vérification du modèle.
• Vous pouvez définir le degré de sévérité pour les
  problèmes que la vérification détecte
• et faire en sorte que certains problèmes soient
  corrigés automatiquement

7
Degré de sévérité de la vérification
erreur
avertissement
correction automatique par lAGL
8
Règles de vérification de PowerAMC

• Par exemple
• Les noms et les codes de classe doivent être
  uniques dans le modèle ou le package (dans le
  même espace de nom)
• Correction auto modifie le nom ou le code de
  classe en y ajoutant un numéro
• Lorsqu'il existe une réalisation entre une classe
  et une interface, vous devez mettre en oeuvre les
  opérations de l'interface au sein de la classe
• Les fichiers externes incorporés dans les classes
  doivent avoir un chemin d'accès valide
• Etc.

9
Règles de vérification de PowerAMC

• Pour voir toutes les règles de vérification du
  modèle MOO
• Regarder  Guide de lutilisateur
• Chapitre 14 Gestion des MOO
• Page  Objets contrôlés lors de la vérification
  de modèle

10
Étape 3 du Processus génération de code vers un
SGBD
Une fois le MOO complété et vérifié deux
alternatives

• Si on désire utiliser un SGBD et JDBC
• Depuis le MOO de conception, générer dabord un
  Modèle Physique de Données (MPD)
• Générer ensuite les tables de la Base de Données
  avec le SGBD souhaité
• Rq on peut choisir le SGBD lors de la génération
  du MPD

11
Étape 3 avec des fichiers

• Si on souhaite fonctionner avec des fichiers
  (sérialiser les objets créés lors de
  lapplication Java)
• Générer directement les classes Java depuis le
  MOO Conception

12
Correspondance objet-relationnel

• La correspondance O/R permet de gérer la
  persistance des objets dans une base de données
  relationnelle.
• Ainsi dans un MOO, vous pouvez lier des classes à
  des tables
• en générant dans PowerAMC un modèle physique de
  données, à partir du modèle orienté objet
• cette opération est appelée  correspondance
  objet-relationnel

13
Correspondance Objet/Relationnel
MPD

• Classe ? Table
• Attribut ? Colonne
• Opération ? Requêtes SELECT ou UPDATE
• associées à une table
• Association ? Référence, référence de vue,
• table ou vue
• La correspondance O/R permet notamment
• de définir les requêtes SQL pour les opérations
  des classes concernées
• Deux types de correspondances
• Automatiques
• Définies par lutilisateur

Cf Guide Utilisateur, Chapitre 14 - MOO,  Mise
en correspondance d'objets dans un MOO
14
Attention !

• Création des noms de tables avec guillemets !
• (fonction de la version du SGBD mentionnée ??)
• ? utiliser les guillemets aussi dans les ordres
  SQL
• select from "Article"

15
Remarque

• Si on veut implémenter le modèle danalyse avec
  différents langages (.NET, XML, JAVA)
• mieux vaut générer un MOO dabord par type
  dimplémentation
• avant de transformer le MOO danalyse en MOO de
  conception
• Puis faire la génération de code depuis chaque
  MOO obtenu

16
Générer plusieurs MOO
Phase danalyse
Phase de conception
Phase de mise en œuvre
17
Sur la génération de modèles à partir du MOO

• On peut donc générer à partir dun MOO
• des MPD, dautres MOO, mais aussi des MCD !
• Deux possibilités depuis le MOO
• Créer un nouveau modèle (option par défaut)
  contenant les objets convertis
• MàJ un modèle existant, issu dune ancienne
  génération

18
MàJ un modèle généré précédemment

• En fait lAGL va créer un modèle par défaut
  contenant les objets convertis depuis le MOO puis
  les fusionner ensuite dans un modèle existant.
• Des options sont disponibles pour la fusion
• vous pouvez choisir de mettre à jour, supprimer
  ou ajouter des objets dans le modèle existant
  (modèle à fusionner, dans le volet droit) en
  fonction des modifications apportées dans le
  modèle par défaut (dans le volet gauche)

19
Modèle de conception

• Définir les identifiants
• Identifiant de MOO clef primaire de MPD
• Fenêtre Propriété de lattribut
• Case à cocher dans longlet Détail
   identifiant primaire
• On obtient la fenêtre Propriété en cliquant sur
  lattribut de la classe dans le navigateur
  dobjet
• (ou Double clic sur la ligne de lattribut depuis
  la fenêtre Propriété de la Classe)

20
Créer un identifiant
double-clic
21
Modèle de conception

• Identifiants combinés
• (clef relative)
• Lorsquun identifiant est défini à partir dune
  combinaison d'attributs de classe
• Créer un nouvel identifiant pour la classe
  (onglet Identifiant), puis cliquer sur l'outil
  Afficher les propriétés.
• Cliquer sur l'onglet Attributs
• Cliquer sur l'outil Ajouter des attributs et
  sélectionner les attributs qui composent
  lidentifiant.

22
Création dune clef relative
Fenêtre de la Classe
23
Génération de code JAVA

• Vous pouvez générer des fichiers source Java à
  partir des classes et interfaces d'un modèle
• Classes que vous aurez sélectionnées
• Un fichier séparé, doté du suffixe .java, est
  généré pour chaque classe ou interface choisie
• Un fichier de génération est également créé. Vous
  ne pouvez générer du code qu'à partir d'un seul
  modèle à la fois.
• Rappel une source Java peut contenir plusieurs
  classes, alors qu'un fichier Java .class ne peut
  contenir qu'une seule classe.

24
Pour générer le code Java

• Depuis le MOO conception
• Sélectionnez Langage-Générer du code Java pour
  afficher la boîte de dialogue de génération.

(Sélectionner les classes voulues en cas de
génération restreinte)
25
Sélection des tâches
(tâches à exécuter lors de la génération)
On peut ne rien sélectionner ! Bien souvent le
code java devra être complété
26
Résultats
27
Pour lapplication DA ou encore ODBC

• Sérialisation
• on connaît déjà
• cest facile
• pas besoin dORACLE pour faire tourner
• - pas de SGBD (on doit gérer soi-même la
  cohérence des données)
• - Moins bien noté dans lévaluation

• JDBC
• on met en œuvre ce quon na quentrevu
• avantages du SGBD (données cohérentes, clefs,
  jointures)
• MySQL server, OK chez soi
• mieux noté dans lévaluation
• Plus complexe
• Choix dORACLE exécution solo à lIUT

28
Pour lapplication DA sérialisation, JDBC ou .

• ODBC
• avantages du SGBD (données cohérentes, clefs,
  jointures)
• on utilise ACCESS, plus simple et OK chez soi
• Procédure dinstallation pas vue en cours ?

29
Configuration

• On a la possibilité de définir les exécutables
  Java qui seront utilisés dans le processus de
  génération de code
• jar, java, javac, javadoc

30
Configuration avec litem Variables boîte de
dialogue Options générales (menu Outils)
31
Options de génération pour Java

• Options Pour Description
• Critère principal de tri des membres de
  classe Java Trie les attributs et opérations par
  type ou par visibilité
• Génération des imports de package Java A
  utiliser pour déclarer l'importation de tout le
  package
• Tri des membres de classe par type Java Trie les
  attributs et opérations par type dabord
• Tri des membres de classe par visibilité Java Trie
  les attributs et opérations par visibilité
• Génération du fichier build.xml Ant Java Génère
  le fichier build.xml.
• (Vous pouvez utiliser ce fichier si
  vous avez installé Ant)
• Génération d'opérations Get et Set de champ
• CMP dans les interfaces de composant EJB Génère
  des opérations Get et
• Set de champ CMP dans les interfaces EJB
• Génération d'opérations Get et Set de champ CMR
• dans les interfaces de composant EJB Génère des
  opérations Get et
• Set de champ CMR dans les interfaces EJB
• Ajout du code source des classes Java dans le
• fichier JAR EJB Inclut le code des classes
  Java dans le fichier JAR
• Etc.

32
Reverse Engineering

• Pour ceux qui auront fini
• Une fois lapplication réalisée en JAVA,
  reconstruire le modèle UML associé
• par  Reverse Engineering  et comparer avec le
  modèle initial !
