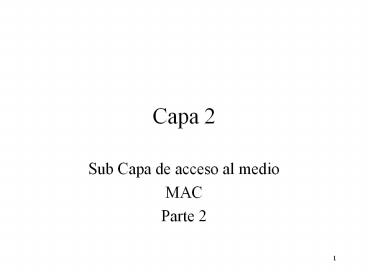

Capa 2

1
Capa 2

• Sub Capa de acceso al medio
• MAC
• Parte 2

2
LANs sin cableado

• Interferencia en el receptor
• problema de la estacion oculta
• problema de la estacion expuesta
• MACA (Multiple Access with Collision Avoidance )
• RTS CTS colisión espera para retransmitir
• MACAW
• ACK CSMA algoritmo para cada par
• intercambio de información de congestión

3
(No Transcript)
4
(No Transcript)
5
Datos en redes celulares

• GSM
• totalmente especificada
• 200 canales de 2200 KHz 9.600 (24.000 ?)
• 8 conexiones (TDM) Acceso muy complejo
• CDPD
• encima de AMPS y compatible.
• 19200 bps (9.600 reales)
• Interfaces E (externa) I (interna) A (aire)
• datos comprimidos, encriptados, con corrección
• DSMA (Digital Sense Multiple Access).
• microbloques de 60 bits con confirmación

6
(No Transcript)
7
(No Transcript)
8
(No Transcript)
9
CDMA

• 1 bit 64 o 128 chips (ej. 8 chips)
• cada estación una secuencia
• secuencias ortogonales
• S.T 1/m S Si Ti 1, -1 o 0
• hipótesis sincronización, igual potencia
• Sincronización , potencia de transmisión

10
(No Transcript)
11
Estándares IEEE 802

• 802.1 introducción
• 802.2 LLC
• 802.3 CSMA/CD LAN (Ethernet)
• 802.4 Token bus
• 802.5 Token ring
• 802.6 DQDB
• Otros

12
IEEE 802.2 y Ethernet

• Cableado
• 10Base5 500m 100 Nodos/segmento
• 10Base2 200m 30 Nodos/segmento
• 10Base-T 100m 1024 Nodos/segmento
• 10Base-F 2000m 1024 Nodos/segmento
• Repetidores
• Código manchester

13
(No Transcript)
14
(No Transcript)
15
(No Transcript)
16
Protocolo MAC

• Mínimo 64 bytes (51.2 ms)
• Direcciones de grupo, 2 o 6 bytes, únicas
• máximo 2500 m, 4 repetidores

17
(No Transcript)
18
Binary Exponential Backoff

• Despues de colision 0 o 1 ranura
• si se repite 0 - 3, 0 - 7, etc. Max. 0-1024
• 16 colisiones gt fracaso
• Performance
• k estaciones, no colision A kp(1-p)k-1
• prob. de j ranuras A( 1 - A) j-1
• numero medio S jA (1-A) j-1 1/A

19
(No Transcript)
20
Ethernet conmutado

• 100 Mpbs gt menores distancias
• Conmutadores a 1 Gbps (propietario)
• Tipos de tarjetas
• un dominio de colision por tarjeta
• buffer en cada entrada

21
(No Transcript)
22
Otras LAN

• Token bus
• General Motors Tiempo real Automatización
• Token Ring
• IBM, token 4 Mbps Retardo de 1 bit por
  estación
• Comparacion
• Ethernet simple, se instalan estaciones sin
  detener la red, cable pasivo, retardo 0 a baja
  cargaNo determinista, min. 64 bytes,
• Token bus tiempo real - Complejo
• Token ring buena performance - monitor central
• Los factores no técnicos son más importantes

23
(No Transcript)
24
(No Transcript)
25
(No Transcript)
26
IEEE 802.6 DQDB

• MAN
• 160 km 44 Mbps
• Generación de ranuras (slots) por parte del
  head-end
• Reserva

27
(No Transcript)
28
LLC

• LLC Logical Link Control.
• Parte de arriba de la capa 2
• 3 servicios
• No confiable (datagramas)
• Datagramas con confirmación
• Confiable orientado a conexión
• En IP no se utiliza.

29
