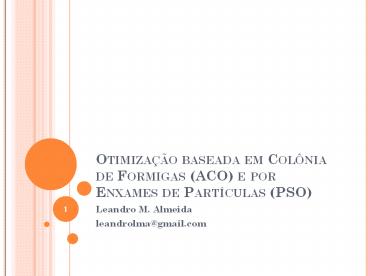

Otimização baseada em Colônia de Formigas (ACO) e
por Enxames de Partículas (PSO)

• Leandro M. Almeida
• leandrolma_at_gmail.com

2
Otimização baseada em colônia de formigas (ant
colony optimization ACO)
3
ACO - Introdução

• Criada por Marco Dorigo (http//iridia.ulb.ac.be/
  mdorigo) em sua tese de PhD defendia em 1992
• Apresentada mais formalmente e detalhadamente em
  1996
• É uma heurística baseada em probabilidade, criada
  para solução de problemas computacionais que
  envolvem a procura de caminhos em grafos
• Inspirada na observação do comportamento das
  formigas ao saírem de sua colônia para encontrar
  comida.

4
ACO - Introdução

• ACO é uma heurística de propósito geral que pode
  ser usada para problemas de otimização
  combinatórial
• Possui as seguintes características
• Versatilidade pode ser aplicado a versões
  ligeiramente modificadas de um mesmo problema
  (e.g. TSP e ATSP)
• Robustez pode ser aplicado com mínimas
  modificações de forma a tratar de outros
  problemas de otimização combinatórial
• Baseado em população permite a explotação de
  feedback positivos como um mecanismo de busca, o
  que facilita a implementação paralela do mesmo.

5
ACO - Introdução

• Devido a ser um paradigma de propósito geral pode
  ser superado por um algoritmo especializado
• As atividades de busca são fundamentadas em
  formigas
• Existem agentes com habilidades muito simples, de
  certa forma, imitando as formigas
• Foi observado que as formigas são animais quase
  cegos, mas que conseguem gerenciar e estabelecer
  menores caminhos entre a colônia e a fonte de
  alimento
• Além disso, descobriu-se que o meio de
  comunicação usado entre as formigas são os traços
  de feromômio.

6
ACO - Introdução
7
ACO - Introdução

• Uma formiga durante a sua movimentação marca o
  caminho com uma dada quantidade de feromônio
• Enquanto uma formiga isolada realiza
  movimentações essencialmente aleatórias, uma que
  encontra um caminho previamente percorrido pode
  detectá-lo e então decidir com uma alta
  probabilidade em segui-lo, reforçando assim o
  caminho com o seu próprio feromônio
• O comportamento coletivo é da forma de um
  comportamento autocatalítico
• Quanto mais formigas seguem um caminho, mais
  atrativo ele se torna.

8
ACO - Introdução

• O processo é caracterizado pela existência de
  laço de retroalimentação positivo, onde a
  probabilidade a partir da qual uma formiga
  escolhe um caminho aumenta com o número de
  formigas que previamente escolheram o mesmo
  caminho
• Considerando um caminho ao longo do qual formigas
  saem do ninho A para a fonte alimentação E e
  vice-versa
• Subitamente um obstáculo surge e interrompe o
  caminho
• No início todas as formigas possuem as mesmas
  probabilidades usadas na tomada de decisão
• A partir do momento que os traços de feromônios
  são reforçados as probabilidades também mudam

9
ACO - Introdução
10
ACO - Introdução

• Um sistema que utiliza informações derivadas do
  estudo de colônias de formigas reais é chamado de
  Ant System (AS), já os algoritmos são chamados de
  Ant Algorithms (AA)
• A idéia não é simular as colônias de formigas,
  mas usar colônias de formigas artificiais como
  ferramenta de otimização
• Diferenças entre o AS e o sistema biológico
• Formigas artificiais possuem alguma memória
• Não são completamente cegas e
• Vivem em um ambiente onde o tempo é discreto.

11
ACO - Introdução

• Suponha que a distância entre D e H, B e H e
  entre B e D via C são iguais a 1 e que C está
  posicionado na metade entre D e B
• Considerando que o tempo é discreto com
  intervalos regulares t 0, 1, 2
• Suponha que 30 formigas estão indo em direção a B
  e D partindo de A e E e que caminham a velocidade
  1 por unidade por tempo, liberando feromônio no
  tempo t com intensidade 1
• O feromônio evapora completamente e
  instantaneamente no meio do intervalo de tempo
  sucessivo (t1, t2)

12
ACO - Introdução
13
ACO - Introdução

• No tempo t1, 30 novas formigas indo para B
  partindo de A encontraram pegadas com intensidade
  15 deixadas por 15 formigas que foram para H e um
  caminho de intensidade 30 de formigas que vieram
  até A e foram até D partindo de A
• A probabilidade de escolher um caminho é portanto
  guiada pela quantidade de formigas que já o
  escolheram
• Assim, a quantidade de formigas que foram para C
  é o dobro da quantidade das que foram para H 20
  versus 10
• O mesmo se aplica as 30 formigas de D oriundas de
  E

14
ACO Ant System

• Dado um conjunto de N cidades, o problema do
  caixeiro viajante (TSP) pode ser definido como
  uma busca pelo menor caminho que considera todas
  as cidades
• dij é distância entre as cidade i e j
• bi(t) (i 1,...,n) número de formigas na cidade
  i no tempo t e o número
  total de formigas.
• Escolhem a próxima cidade com uma função de
  probabilidade que leva em conta a distância e a
  quantidade de pegadas presentes numa aresta
• Transições para cidades já visitadas não são
  permitidas até que uma rota completa seja
  encontrada
• Quando uma rota completa é encontrada, uma
  substância chamada trail é colocada em cada
  aresta visitada

15
ACO Ant System

• se refere à função de intensidade da
  pegada (trail) na aresta (i, j) no tempo t
• Cada formiga no tempo t escolhe a próxima cidade
  que será visitada no tempo t1
• Se em uma iteração do algoritmo AS são produzidos
  m movimentos por m formigas no intervalo (t,
  t1), então a cada n iterações (ciclos) do
  algoritmo cada formiga encontrará uma rota
• Após isso, executa-se a tarefa de aplicação da
  intensidade da pegada, através da seguinte
  fórmula

16
ACO Ant System

• Onde ? é um coeficiente tal que (1 - ?)
  representa a evaporação da pegada entre o tempo t
  e t n,
• Onde é a quantidade de substância
  (feromônio) deixada na aresta (i, j) pela k-ésima
  formiga entre o tempo t e t n, que é dado por
• Q/Lk se a k-ésima formiga usa a aresta (i, j) na
  rota, caso contrário é 0.
• Onde Q é uma constante e Lk é o tamanho da rota.

17
ACO Ant System

• O parâmetro ? intensidade da retroalimentação
  possuir um valor lt1 para evitar a acumulação
  ilimitada de pegadas
• Q é um parâmetro definido normalmente com valores
  gt100 e possui pouca influência sob o modelo
• Cada formiga possui internamente uma lista tabu
  com a relação de cidades visitadas
• Função de probabilidade de transição possui um
  parâmetro de visibilidade ?ij como a quantidade
  1/dij

18
ACO Ant System

• Neste esquema a e ß controlam a importância
  relativa das pegas versus a visibilidade
• A probabilidade de transição é um trade-off entre
  visibilidade (cidade mais próximas devem ser
  escolhidas com alta probabilidade) e intensidade
  da pegada (um alto tráfico indica uma alta
  probabilidade de seguir o caminho).

19
ACO - Algoritmo

• No tempo t 0, uma fase de inicialização
  posiciona as formigas em diferentes cidades e
  defini o mesmo valor de tij(0) para todas as
  arestas
• O primeiro elemento da lista tabu de cada formiga
  é definido como o ponto de início do percurso
• Para cada movimento da cidade i para a j
  utiliza-se a função de probabilidade de
  transição
• Com o tempo t 0 tem-se um algoritmo guloso de
  múltiplos pontos

20
ACO - Algoritmo

• Após n iterações todas a formigas terminam
  encontrando um caminho, as listas tabus estão
  cheias, computa-se o ?tkij para cada Lk na lista
• O algoritmo é executado até o número máximo de
  iterações ou até atingir uma situação de
  estagnação
• Parâmetros
• a importância relativa da pegada a gt 0
• ß importância relativa da visibilidade ß gt0
• ? persistência da pegada, 0 lt ? lt 1 (1 ? pode
  ser interpretado como a evaporação da pegada)
• Q uma constante relacionada à qualidade da
  pegada deixada pelas formigas.

21
ACO Aplicado em outros problemas

• Para a aplicação do algoritmo autocatalítico a
  problemas de otimização combinatórial é
  necessário
• Uma representação em grafo apropriada que permita
  a busca usando muitos e simples agentes para o
  problema
• Um processo autocatalítico (positivo) de
  retroalimentação
• Uma heurística que permita uma definição
  construtiva de soluções
• Um método de satisfação de restrições (e.g. lista
  tabu).

22
ACO Vantagens e Desvantagens

• Para o TSP (Traveling Salesman Problem) é
  relativamente eficiente
• Para um pequeno número de nodos, TSPs podem ser
  resolvidos através de buscas exaustivas
• Para um grande número de nodos, TSPs são
  computacionalmente muito difícieis de resolver
  (NP-hard) tempo exponencial para a
  convergência
• Possui um melhor desempenho do que outras
  técnicas de otimização global (AG, simulated
  annealing, etc), quando aplicadas ao TSP

23
ACO Vantagens e Desvantagens

• Comparado a AG
• Retém toda a memória da colônia ao invés da
  geração anterior somente
• Pouco afetado por uma inicialização pobre
  (random path selection and colony memory).
• Pode ser utilizado em aplicações dinâmicas
• É continuamente empregado a uma vasta variedade
  de aplicações
• É uma boa escolha para problemas de restrições
  discretas
• A análise teórica é complicada
• Seqüências aleatórias, distribuição de
  probabilidade e por ser uma pesquisa experimental.

24
ACO Vantagens e Desvantagens

• A codificação é um tanto complicada, não é direta
• Necessidade criar mecanismos para adição/remoção
  de feromônios e atualizações locais e globais
• Existe um grande número de algoritmos ACO para
  explorar diferentes tipos de problemas.

25
Alguns artigos...

• Martens, D. De Backer, M. Haesen, R.
  Vanthienen, J. Snoeck, M. Baesens, B.
  Classification With Ant Colony Optimization. IEEE
  Transactions on Evolutionary Computation, vol.
  11(5), 651-665, 2007.
• Solnon, C. Ants can solve constraint satisfaction
  problems. IEEE Transactions on Evolutionary
  Computation, vol 6(4), 347-357, 2002.
• Kanade, P.M. Hall, L.O. Fuzzy Ants and
  Clustering. IEEE Transactions on Systems, Man and
  Cybernetics, Part A, Vol. 37(5), 758-769, 2007.
• De-Sian Lu, Chien-Chang Chen. Edge detection
  improvement by ant colony optimization. Pattern
  Recognition Letters, Vol. 29(4), 416-425, 2008.

26
ACO - Referências

• Dorigo, Marco and Stützle, Thomas. (2004) Ant
  Colony Optimization, Cambridge, MA The MIT
  Press.
• Dorigo, Marco, Gambardella, Luca M., Middendorf,
  Martin. (2002) Guest Editorial, IEEE
  Transactions on Evolutionary Computation, 6(4)
  317-320.

27
ACO - DEMOS

• Ants foraging for food
• http//website.lineone.net/john.montgomery/demos/
  ants.html
• The Travelling Salesman ACO Applet
• http//uk.geocities.com/markcsinclair/aco.html

28
Particle Swarm Optimization (PSO)
29
PSO - Pensar é social

• Pensar é uma atividade social
• A cultura (grupo) e a cognição (indivíduo) fazem
  parte de um mesmo processo
• Indivíduos aprendem localmente através de seus
  vizinhos, compartilhando conhecimento
• Uma sociedade é um sistema auto-organizável cujas
  propriedades não podem ser preditas a partir de
  seus componentes
• A interação cultural (grupo) melhora a capacidade
  cognitiva de um indivíduo

30
PSO - Pensar é social

• Segundo o Modelo Cultural Adaptativo (Robert
  Axelrod)
• As pessoas se tornam mais similares à medida que
  interagem entre si
• As pessoas são atraídas por aquelas que
  compartilham seus ideais
• Baseado em três processos básicos
• Avaliar (classificar estímulos em positivos ou
  negativos)
• Comparar (definição de um referencial)
• Imitar (forma efetiva encontrada na natureza de
  aprendizado)

31
PSO - Pensar é social

• Simulações do ACM podem encontrar soluções para
  alguns problemas combinatórios
• Porém este não é seu objetivo
• O modelo ACM é a base teórica da Otimização por
  Enxame de Partículas
• O ACM explica o comportamento imite o melhor do
  grupo da técnica PSO
• Outros modelos também são utilizados para
  explicar o comportamento do PSO

32
Particle Swarm Optimization

• Técnica de otimização global baseada em uma
  população de soluções (como nos AEs)
• Criada por Kennedy e Eberhart em meados da década
  de 90
• Técnica inspirada no comportamento social de
  revoadas de pássaros
• Os resultados obtidos com a simulação das
  revoadas originou o PSO

33
Particle Swarm Optimization
34
Particle Swarm Optimization

• Baseado no modelo ACM (avaliar, comparar e
  imitar)
• Uma população de soluções é mantida
• Cada indivíduo da população (partícula) é um
  vetor de reais que corresponde a uma possível
  solução
• Cada partícula possui uma posição e uma
  velocidade no ?n
• O processo de atualização de uma partícula possui
  dois componentes
• Melhor experiência (posição visitada) pessoal
• Melhor experiência (posição visitada) do grupo

35
Particle Swarm Optimization

• xi(t) vetor posição atual da partícula i
• vi(t) vetor velocidade atual da partícula i,
  pode ser visto como um ?x. Está limitada por
  -vmax ,vmax
• yi(t) vetor com a melhor posição visitada pela
  partícula i
• y(t) índice da melhor entre as melhores posições
  visitadas pelo grupo
• A avaliação das posições de cada partícula é
  feita pela função de desempenho (fitness) a qual
  se deseja otimizar

36
Particle Swarm Optimization

• Expressão de atualização do PSO
• w é o peso de inércia (momento). Seu valor
  geralmente decai linearmente de 0.9 a 0.4
• r1, r2 são ambas variáveis aleatórias retiradas
  de U(0,1). Representam o componente estocástico
  do algoritmo
• 0 lt c1, c2 ? 2 são os coeficientes de aceleração
  pessoal e global que influenciam no tamanho
  máximo do passo que uma partícula pode dar em uma
  iteração

37
Particle Swarm Optimization

• - Algoritmo
• inicializar população de partículas
• repetir até critério de parada
• para cada partícula i da população faça
• se f (xi(t)) lt f (yi(t)) então yi(t) xi(t)
• se f (yi(t)) lt f (y(t)) então y(t) yi(t)
• fim-para
• atualizar velocidade e posição de cada partícula

38
Particle Swarm Optimization

• Movimentação das partículas
• O vetor velocidade de cada partícula sofre a ação
  do ótimo individual e do ótimo global (melhor
  experiência do grupo)
• Geralmente as partículas ultrapassam o ponto de
  ótimo atual a partir de várias direções
  explorando regiões promissoras
• Todas as partículas possuem a chance de descobrir
  um ótimo global e compartilhar com as demais

39
Particle Swarm Optimization

• Movimentação das partículas
• Os termos aleatórios inserem um caráter
  estocástico à busca
• Os coeficientes c1 e c2 aceleram o deslocamento
  das partículas
• O fator de inércia controla o grau de exploração
  da busca
• Maior inércia mais exploração
• Menor inércia mais explotação

40
Particle Swarm Optimization

• Princípio básicos da inteligência de enxames
• Proximidade a população deve ser capaz de
  executar computações simples
• Qualidade a população deve ser capaz de
  responder a fatores de qualidade do ambiente
• Resposta Diversificada a população deve ser
  capaz de manter sua diversidade
• Estabilidade a população deve se manter estável
  a mudanças bruscas no ambiente
• Adaptabilidade a população deve ser capaz de
  responder a alterações no ambiente, sempre que
  valer a pena

41
Variações do PSO

• Tipo de Vizinhança
• Refere-se à topologia dos relacionamentos entre
  as partículas
• Determina quais partículas são influenciadas por
  uma boa posição visitada
• Mais usados são Lbest e Gbest
• No Gbest todos se relacionam com todos. Uma boa
  posição de uma partícula é compartilhada com
  todos.
• No Lbest uma partícula se relaciona apenas com os
  vizinhos (no espaço de índices). Uma boa posição
  de uma partícula é compartilhada apenas com os
  vizinhos.

42
Variações do PSO

• Tipo de Vizinhança

43
Variações do PSO

• PSO Binário
• Os vetores xi e yi são formados por 0s e 1s
• O vetor velocidade continua real, mas é tratado
  como uma probabilidade
• Para isso é utilizada a função logística
  sigmoidal
• A expressão de atualização da velocidade é a
  mesma

44
Variações do PSO

• r é um valor aleatório retirado de U(0,1)
• Para evitar a saturação da função é recomendado
  limitar a velocidade em -4, 4
• Resultados mostraram que o PSO Binário chega a
  resultados mais rapidamente que AG e lida melhor
  com alta dimensionalidade
• Podem ainda ser usados valores discretos além de
  0 e 1

45
Variações do PSO

• Peso de Inércia (w)
• Não era utilizado originalmente, mas se tornou
  padrão
• Possui semelhança com a temperatura do Simulated
  Annealing
• Controla o grau de convergência da busca
• Pode ser fixo ou descrescente
• Uso de Seleção
• Aplica o conceito de seleção natural dos AEs,
  porém modificado
• Diminui a diversidade se concentrando em regiões
  mais promissoras

46
PSO - Aplicações

• Inicialmente utilizado no treinamento de redes
  neurais
• Cada elemento de um vetor xi corresponde a um
  peso da rede
• De fato, a maioria das aplicações de PSO envolvem
  redes neurais artificiais
• Uma abordagem é encontrar uma região promissora
  para a inicialização de um método local
• Outra é a otimização do número de unidades nas
  camadas escondidas

47
PSO - Aplicações

• O PSO Binário é geralmente utilizado para a
  otimização de arquiteturas de Redes Neurais
• PSO Padrão Binário pode ser usado para otimizar
  variáveis contínuas e binárias ao mesmo tempo
• PSO para treinar redes neuro-fuzzy (97 de
  precisão no Iris Dataset)
• Otimização de misturas de ingredientes químicos
• Em geral, PSO pode ser utilizado em qualquer
  problema de otimização contínua, binária ou
  discreta

48
PSO - Aplicações

• Outros exemplos
• Controle adaptativo baseado em Redes Neurais
• Configuração de antenas
• Aprendizado não-supervisionado de robôs
• PSO em ambientes dinâmicos

49
PSO - Aplicações
50
PSO - Conclusões

• PSO em geral obtém resultados semelhantes aos
  obtidos por Algoritmos Genéticos
• Porém são mais rápidos (resultados relatados)
• PSO é muito mais simples de implementar
• Pode convergir prematuramente a um mínimo local,
  para evitá-lo pode-se
• Utilizar peso de inércia (w) descrescente (0.9 a
  0.4)
• Utilizar arquitetura Lbest
• O enxame pode explodir (dispersão das
  partículas)
• Para evitá-lo, deve-se limitar a velocidade a
  -vmax, vmax

51
PSO - Conclusões

• Tendências
• Coevolução em PSO
• Otimização multi-objetivo
• Life Models (PSO com seleção, cruzamento e
  mutação)
• Partículas com tamanho variável
• DEMO
• http//uk.geocities.com/markcsinclair/pso.html

52
PSO - Referências

• J. Kennedy and R. Eberhart. Swarm Intelligence.
  Morgan Kaufmann Publishers, Inc, San Francisco,
  CA, 2001
• F. van den Bergh. An Analysis of Particle Swarm
  Optimizers. Phd dissertation, Faculty of Natural
  and Agricultural Sciences, Univ. Pretoria,
  Pretoria, South Africa, 2002.
• J. Kennedy and R. Eberhart. Particle Swarm
  Optimization, in Proc. IEEE Intl. Conf. on
  Neural Networks (Perth, Australia), IEEE Service
  Center,Piscataway, NJ, IV1942-1948.
• C.A. Coello Coello, G. Toscano, M.S. Lechuga.
  Handling Multiple Objectives with Particle Swarm
  Optimization. IEEE Transactions on Evol.
  Computation, Vol. 8, No. 3, June 2004.
• M. Settles, T. Soule. Breeding Swarms A GA/PSO
  Hybrid. Proc. of GECCO'05, Washington DC, USA,
  2005.
