1

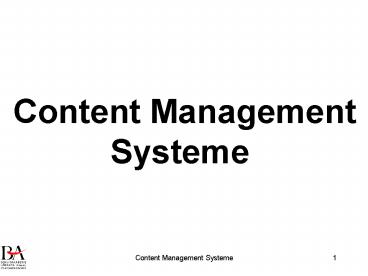

Content Management Systeme
2
Rückblick
3
Inhalt Vorlesung

• CMS Einleitung / Definition / Motivation
• Web-Content Management Systeme (WCMS)
• Information Retrieval
• Dokumentenmanagementsysteme (DMS)
• Resource Description Framework (RDF)
• Topic Maps
• Dokumentenbeschreibungssprachen (XML etc.)

4
Inhalt heute

• Rückblick
• WCMS Systemarchitektur
• Datenstrukturen für WCMS
• (W)CM-Systeme
• OpenCms
• (W)CM-Organisation
• Portale
• EIP
• Information Retrieval

5
Rückblick

• CMS Einleitung / Definition / Motivation
• Abgrenzung zu Datenmanagement
• Unternehmenssituation
• Integrationsproblematik
• Cross Media Publishing (Single Source)
• Unterschiedliche Dokumentformate
• Unterschiedliche Dokumenttypen
• Informationsräume

6
Rückblick

• WCMS
• Definition
• Trennung von Struktur / Content / Layout /
  Funktion
• Einsatzkriterien
• Funktionen
• Content-Lebenszyklus
• Vergleich von Hypermedia- und Papierdokumenten
  (Persistenz / sequentiell)
• Mengensatz / Akzidenzsatz

7
(W)CMS
Getrennte Aspekte
8
Content Lebenzyklus

• Contentgenerierung
• Identifizieren
• Sammeln
• Erzeugen
• Erfassen
• Erstellen

• Contentreduzierung
• Archivierung
• Löschung

Content Management

• Contentorganisation
• Strukturieren
• Indexieren
• Filtern
• Speichern
• Verwalten

• Contentnutzung
• Interpretieren
• Anwenden
• Bewerten
• Kommentieren
• Visualisieren

• Contentaufbereitung
• Verdichten / Integration
• Verfeinerung
• Erweiterung
• Kontext Erzeugung
• Redaktion

• Contentdistribution
• Suchen
• Wissensfluss
• Logistik

9
WCMS - Systemarchitektur
10
WCMS Systemarchitektur
Web-Server
Medienneutralität Berechtigungsverwaltung Mehrfach
verwertung Site-Management Mehrsprachigkeit Termin
ierung Struktur Templates Content Funktionen
CMS- Engine
Datei- System
Anforderungen
Import
DB
DB- Schema
Export
Objekttypen
DMS
Legacy-Systeme
11
WCMS Nutzung
Endnutzer
Web-Server
Browser
CMS- Engine
Datei- System
Handy
Import
DB
etc.
DB- Schema
Export
Print
Legacy-Systeme
12
WCMS Pflege
Editor / Administrator
Web-Server
Browser
Editor
CMS- Engine
Datei- System
Client
Import
ODBC
DB
DB- Schema
Export
Legacy-Systeme
13
WCMS Pflege

• Über Browser
• Mittels Webformularen
• Richtext-Editoren (eventuell mit Einschränkungen)
• Workflow

14
WCMS Replikation
Produktivsystem
Entwicklungs- system
Datei- System
Import
Replikation
Export
Import
Datei- System
Legacy-Systeme
15
Datenmodell für DB
n
Benutzer
Web-Site
von4
n
Editor
m
von3
von
n
m
m
1
n
m
n
von
von2
Web-Seite
Schlagwort
Version
n
n
von5
von1
1
Templates
Content
m
1
link
n
t
Text
Grafiken
Video
Audio
16
(W)CM Organisation
Gesamtkoordination
Verantwortlicher
Internet / Holding
Internet / Töchter
Verantwortlicher
Verantwortlicher
Intranet / Holding
Intranet / Töchter
Verantwortlicher
Verantwortlicher
Koordination
Extranet / Holding
Extranet / Töchter
Verantwortlicher
Verantwortlicher
Teamroom Holding
Teamrom / Töchter
Verantwortlicher
Verantwortlicher
DMS
17
(W)CM Organisation
Beispiel Internet Tochter
Teamleitung
Leitung
Fachbereiche
Informatik
Verantwortlicher / Editoren
Personal
Marketing
Verantwortlicher / Editoren
Entwicklung
Vertrieb 1
Verantwortlicher / Editoren
Koordination
Verantwortlicher / Editoren
Betrieb
Vertrieb 2
Unternehmens- kommunikation
Ausbildung
Verantwortlicher / Editoren
WCMS
etc.
18
CMS Systeme

• Vignette Content Management Server
• Obtree (Obtree Technologies)
• Bladerunner (Broadvision)
• VIPContentManager (Gaus Interprise AG)
• Teamsite (Interwoven)
• Pirobase (Pironet NDH AG)
• Hyperwave Information Server (Hyperwave AG)
• Hyper.Net (Coextant-Systems) (Lotus Notes)

19
OpenCms

• Open Source CMS
• http//www.opencms.com
• Voll browserbasiert (Netscape 6.2 (ohne WYSIWYG)
  / MS IE 5.5 mit WYSIWYG)
• benötigt
• einen Servlet Container (z.B. Tomcat 4.x)
• Datenbank (MySQL, Oracle)
• komplett in Java realisiert
• Templates werden als XML Files gespeichert

20
OpenCms

• Features
• Templates (strikte Trennung von Content und
  Layout)
• Dynamisches und statisches Publishing
• Galerie für Grafiken und Files
• Benutzermanagement / Zugriffsrechte
• Projektbasiertes Publizieren
• Workflow- und Task-Management
• Mehrsprachigkeit

21
OpenCms

• Features
• WYSIWYG-Editor für MS-Internet Explorer
• Personalisierbarkeit (mit Registrierung /
  Extranet, Newsletter Mails)
• Integrationsunterstützung mit Umsystemen
• Versionierung (alte Versionen werden aufbewahrt,
  Änderungen sind nachvollziehbar)
• Synchronisationsmechanismus für ausgelagerte
  Seiten im File-System.
• Verfügbares Hilfesystem

22
OpenCms

• Features
• SSL-Support (https)
• Import / Export von Content (ZIP-File)
• Application Server Integration (J2EE/EJB)
• PDF / WAP Support (mittels spezieller Templates
  bzw. Java-Libraries)
• Suchmaschine
• Load Balancing
• Wahl zwischen Frame-Layout und nicht Frame-Layout
• Metainformationen (u.a. Indexierung für
  Suchmaschinen)

23
Portale
24
Portale

• Funktionen
• Single Point of AccessZugriff auf alle Daten,
  Informationen und Applikationen über einen Client
  und einen Einstiegsbildschirm.
• Single Sign onNur einmalige Anmeldung am Portal
  für alle beteiligten Anwendungssysteme
• Personalisierungsmöglichkeit der Einstiegsseite
  und der Navigationsstruktur

25
Portale

• Funktionen
• Bedienung unterschiedlicher Ausgabegeräte
• Katalog (Navigation / Hyperlinks)
• Suchmaschine
• Kontextualisierung der Suchergebnisse
• Zugriff auf interne und externe Systeme
• Aktuelle Nachrichten
• Push-Funktion

26
Portale

• Horizontale Portale
• sind für alle Nutzer gleich
• Suchmaschinen für spezielle Themen
• Vertikale Portale
• Sind für durch jeden Nutzer personalisierbar
• Erfordern Anmeldung / Identifikation des Nutzers

27
Personalisierung

• Technisch (unterschiedliche Ausgabegeräte auch
  Browser)
• wirtschaftliche Zielgruppen (Technik
  Benutzermodell)
• unterschiedliche Inhalte
• unterschiedliches Layout
• unterschiedliche Struktur
• unterschiedliche Werbung
• Personalisierbarkeit (von jedem selbst)

28
Portale

• Ziele
• Arbeitsqualität verbessern durch Verbesserung der
  Qualität der Benutzerarbeitsplätze (mehr
  Transparenz, mehr Interoperabilität))
• Informationsversorgung verbessern
• Informatikkosten einsparen (mittel- bis
  langfristig)
• Systembetrieb effizienter gestalten
• Lizenzkosten einsparen
• Niedrigere Ausbildungskosten
• Partnerfähigkeit / Flexibilität erhöhen

29
Portale

• Relevante Aspekte
• Mehrere Sprachversionen
• Zugriff von überall (Ortsunabhängigkeit)
• Zugriff nur für Berechtigte
• Sicherheitsfunktionen

30
EIP

• Enterprise Information Portals (EIP)
• bieten Zugriff über eine Startseite eines CLIENT
  auf alle
• Dokumente
• Prozesse
• Applikationen
• Daten
• eines Unternehmens und auf
• externe Informationen und Anwendungen

31
EIP

• Enterprise Information Portals (EIP)
• bieten einheitlichen Zugriff auf alle Systeme
• ERP-Systeme
• Workflow-Systeme
• Transaktionssysteme
• Datenbanksysteme
• DMS
• Groupware
• DataWarehouse
• Business Intelligence

32
EIP

• Enterprise Information Portals (EIP)
• Intranet
• bieten
• Single Sign on (log on)
• Personalisierung / Filterung relevanter
  Informationen
• Einbindung unterschiedlicher (aller)
  Anwendungssysteme in eine Oberfläche
• Felxibilität hinsichtlich der Ausgabegeräte
• Push-Funktion

33
Information Retrieval
34
Themen

• Einleitung / Definition
• IR Bewertungskriterien von IR-Systemen
• IR-Modelle / Konzepte / Methoden
• Allgemeines Modell
• Boolesches Retrieval
• Vektor-Modell (Retrieval mit Ähnlichkeitsmaßen)
• Dokument-Term-Matrix
• Methoden
• IR mit relationalen Datenbanken
• Indexierung
• Clustering
• Informationsmarkt

35
Einleitung
36
Themen

• Einleitung / Definition
• IR Bewertungskriterien
• IR-Modelle / Konzepte / Methoden
• Allgemeines Modell
• Boolesches Retrieval
• Vektor-Modell (Retrieval mit Ähnlichkeitsmaßen)
• Dokument-Term-Matrix
• Methoden
• IR mit relationalen Datenbanken
• Indexierung
• Clustering
• Informationsmarkt

37
Information Retrieval

• Definition
• IR ist ein wissenschaftliches Fachgebiet
• Information Retrieval (IR) beschäftigt sich mit
  Repräsentation , Speicherung und dem Zugriff von
  bzw. auf Dokumente(n) bzw. deren Surrogate
• to retrieve wieder bekommen, wieder herstellen

38
Information Retrieval

• IR beschäftigt sich auch mit
• Konzeption, Bewertung von IR-Systemen
• Betrachtet reale IR-Systeme
• Entwickelt neue IR-Systeme
• Informationsmarkt (wirtschaftliche Verwertung /
  Anwendung von IR-Systemen)

39
Information Retrieval

• Inhaltserschliessung
• Vergabe von Metainformationen / Verschlagwortung
  / Indexierung)
• Aufbau von Thesauri
• Klassifikation, Clusterung
• sind Voraussetzung für das Wiederfinden
• Suchtechniken (Anfragesprachen)
• Retrievalsprachen
• Reihenfolge der Ergebnisse
• Relevance-Feedback-Verfahren
• Browsing entlang Hyperlinks

40
Information Retrieval

• Inhaltserschliessung
• und
• Suchtechniken
• müssen
• aufeinander abgestimmt sein!!!

41
IR- Suche

• eine Suchanfrage wird mit einer Menge von
  Dokumenten durch einen Abgleichmechanismus
  (Matching) abgeglichen, der die relevanten
  Dokumente selektiert.
• Um die Suche zu beschleunigen, wird ein Index
  angelegt, mittels dem auf die Dokumente
  referenziert wird.

42
IR-Systeme

• Bekannte Beispiele
• Internet-Portale / Suchmaschinen
• Bibliothekssysteme (z.B. Web Pac)
• http//www.ba-loerrach.de/bal_bibli.html
• http//www.ub.uni-konstanz.de/
• Online-Datenbanken (häufig Referenzretrieval
  (z.B. wissenschaftliche Artikel))

43
Information Retrieval
Benutzer
Informationsbedürfnis
Geordnete Ergebnisliste von Dokumenten
Formulierung in natürlicher Sprache
Formulierung in formaler Sprache
IR-System

• IR-Modell
• Anfragesprache
• Index
• Dokument repräsentation

Dokumentenbehälter
44
Information Retrieval
Benutzer
Informationsbedürfnis
Browsing / Navigation entlang von Hyperlinks
Geordnete Ergebnisliste von Dokumenten
Formulierung in natürlicher Sprache
Formulierung in formaler Sprache
Katalog
IR-System
Dokumentenbehälter
45
Informationsbedüfnis

• Typen
• Ich möchte eine Antwort auf folgende Frage ... (?
  Faktenretrieval (SQL))
• Ich suche Informationen zum Thema ...(?
  Dokumentretrieval)
• Ich interessiere mich für folgendes Gebiet ...(?
  Dokumentretrieval)
• Ich möchte folgendes Problem besser verstehen ...
  (? Dokumentretrieval / Hypermedia / Browsing /
  Navigation)

46
IR-Systeme

• System-Funktionen
• Suche
• Suchanfrage z.B. einzelne Suchbegriffe
• Ergebnis
• geordnete Liste von Dokumenten bzw. Verweise auf
  Dokumente

47
IR-Systeme

• Mögliche Ordnungskriterien für die Anzeige
• Relevanz für Suchanfrage
• Aktualität des Dokumentes
• wirtschaftliche Vereinbarungen mit
  Geschäftspartnern
• Ähnlichkeit mit Profil des Anfragenden
• Umfang des Dokumentes

48
Themen

• Einleitung / Definition
• IR Bewertungskriterien
• IR-Modelle / Konzepte / Methoden
• Allgemeines Modell
• Boolesches Retrieval
• Vektor-Modell (Retrieval mit Ähnlichkeitsmaßen)
• Dokument-Term-Matrix
• Methoden
• IR mit relationalen Datenbanken
• Indexierung
• Clustering
• Informationsmarkt

49
IR Bewertungskriterien
50
IR Bewertungskriterien

• Recall
• Precision
• Aufwand zur Formulierung einer Anfrage
• Antwortzeit des Retrieval-Systems
• Präsentation der Ergebnisse
• Abdeckung der Datenbank

51
IR Bewertungskriterien

• hoher RECALL
• möglichst alle relevanten Informationen werden
  gefunden
• hohe PRECISION
• möglichst wenig nicht relevante Informationen
  werden gefunden

52
IR Bewertungskriterien

• Recall
• Recall GRD / RDD
• GRD Anzahl der gefundenen relevanten Dokumente
• RDD Anzahl der relevanten Dokumente der
  Datenbank

53
IR Bewertungskriterien

• Precision
• Precision GRD / GD
• GRD Anzahl der gefundenen relevanten Dokumente
• GD Anzahl der gefundenen Dokumente

54
IR Bewertungskriterien

• Fallout Ratio
• Fallout Ratio GID / IDD
• GID Anzahl der gefundenen irrelevanten
  Dokumente
• IDD Anzahl der irrelevanten Dokumente in der
  Datenbank

55
IR Bewertungskriterien
Beispiel
sonstige Dokumente 100
gefundene Dokumente
Relevante Dokumente
GD 10
GID6
GRD 4
RDD12
IDD106
Recall 4/12 1/3 Precision 4/10
2/5 Fallout-Ratio 6/106 3/53
gefundene relevante Dokumente
56
IR Bewertungskriterien

• Die drei Bewertungskriterien müssen zusammen
  betrachtet (optimiert) werden!
• Ein IR-System ist umso besser
• je grösser Recall und Precision sind
• je kleiner die Fall-Out-Ratio ist
• für alle Anfragen

57
Themen

• Einleitung / Definition
• IR Bewertungskriterien
• IR-Modelle / Konzepte / Methoden
• Allgemeines Modell
• Boolesches Retrieval
• Vektor-Modell (Retrieval mit Ähnlichkeitsmaßen)
• Dokument-Term-Matrix
• Methoden
• IR mit relationalen Datenbanken
• Indexierung
• Clustering
• Informationsmarkt

58
IR Allgemeines Modell

• IR Modell (D, S, V, R)
• wobei
• D Menge aller betrachteten Dokumente (gegeben
  durch spezielle Beschreibungen)
• S ist die Menge aller möglichen Suchfragen
  gegeben durch spezielle Beschreibungen in einer
  Dokumentationssprache (Schlagworte)
• V ist eine geordnete Menge (Zahlen)
• R D x S ? V ist eine Retrievalfunktion

59
IR Allgemeines Modell

• Jedes d ? D wird häufig durch eine Menge von
  Schlagworten beschrieben
• Jedes s ? S wird häufig durch eine Menge von
  Schlagworten definiert (die eventuell noch
  zusätzlich speziell kombiniert werden).
• V ist meist eine der folgenden 3 Mengen
• 0,1, 0,1, 0,?
• R D x S ? V ermöglicht nur dann eine an der
  Relevanz orientierte Ausgabereihenfolge, der
  Suchergebnisse, wenn V geordnete Menge ist.

60
Themen

• Einleitung / Definition
• IR Bewertungskriterien
• IR-Modelle / Konzepte / Methoden
• Allgemeines Modell
• Boolesches Retrieval
• Vektor-Modell (Retrieval mit Ähnlichkeitsmaßen)
• Dokument-Term-Matrix
• Methoden
• IR mit relationalen Datenbanken
• Indexierung
• Clustering
• Informationsmarkt

61
Boolesches Retrieval
62
Boolesches Retrieval

• Logische Operatoren (verknüpfen Suchbegriffe)
• es werden jeweils an Dokumenten gefunden bei
• OR
• alle Dokumente die einen der Suchbegriffe
  enthalten
• AND
• alle Dokumente die beide Suchbegriffe enthalten
• NOT
• alle Dokumente, die den Suchbegriff nicht
  enthalten

63
Boolesches Retrieval

• T sei eine Menge von Termen (Deskriptoren /
  Schlagworten)
• Ein Dokument d ? D wird beschrieben durch eine
  Menge von Termen
• d t1, ... , tn ? T

64
Boolesches Retrieval

• S wird folgendermassen definiert
• a ? T dann a ? S
• a, b ? S dann (a AND b) ? S
• a, b ? S dann (a OR b) ? S
• a ? S dann (NOT a ? S)
• V 0, 1

65
Boolesches Retrieval

• Retrievalfunktion R
• Für d ? D und s ? T, s1, s2 ? S gilt
• R(d,s) 1, wenn s ? d
• R(d,s) 0, wenn s ? d
• R(d,s1 ? s2) min( R(d, s1), R(d, s2))
• R(d,s1 ? s2) max( R(d, s1), R(d, s2))
• R(d, ?s) 1 R(d,s)

66
Boolesches Retrieval

• Retrievalfunktion R
• dabei bedeutet
• R(d,s) 1 Dokument d wird gefunden
• R(d,s) 0 Dokument d wird nicht gefunden

67
Boolesches Retrieval

• Beispiel
• T a,b,c,d,e
• d a,b,e
• s ((a ? b) ? ((? c) ? d))
• R(d,s) R(d, ((a ? b) ? ((? c) ? d)))
• max(R(d, (a ? b)), R(d, ((? c) ? d)))
• max(min(R(d,a),R(d,b)), min(R(d,(? c)),
  R(d,d)))
• max(min(1,1), min(1-R(d,c), 0)
• max(1, 0)
• 1

68
Erweiterungsmöglichkeiten des Booleschen
Retrievals
69
Suchanfragen

• Möglichkeiten
• Felder in Dokumenten berücksichtigen
• Feldselektion (CT Zement, Zement/TI)
• Vergleichsoperatoren (, lt, gt, lt, gt)
• Maskierung/ Trunkierung (Information)
• Abstandsoperatoren (ADJ, WITH, SAME, W3)(direkt
  , im gleichen Satz, im gleichen Paragraph,
  höchstens 3 Wörter auseinander)

70
Feldselektion

• Beispiele
• FIND Information/TI
• FIND CTInformation
• F Economics (TI AB)
• FIND Economics (TI) AND Information/AB

71
Boolesche Anfragen

• Beispiele
• FIND Information
• FIND Electronic Mail AND FAX
• F CTBiology
• FIND (Internet OR CompuServe) AND Commerce

72
Maskierung/Trunkierung

• Beispiele
• FIND Econom
• FIND System
• F Inftion

73
Abstandsoperatoren

• Beispiele
• F Inter SAME Commerce (im gleichen
  Paragraphen)
• F Internet WITH Information (im gleichen Satz)
• F Internet ADJ Service (direkt hintereinander)

74
Abstandsoperatoren

• Abstands-Operatoren
• ADJ (ADJacency-Operator)
• Suchbegriffe müssen in der angegebenen
  Reihenfolge direkt aufeinanderfolgen
• WITH
• Suchbegriffe müssen in einem Satz auftreten
• SAME
• Suchbegriffe müssen in einem Absatz enthalten
  sein

75
Abstandsoperatoren

• Abstands-Operatoren
• NEXT
• Zwischen den Suchbegriffen dürfen maximal 5
  Wörter stehen, wobei die Reihenfolge relevant ist
• NEAR
• Zwischen den Suchbegriffen dürfen maximal 5
  Wörter stehen, wobei die Reihenfolge nicht
  relevant ist
• (W3)
• Zwischen den Suchbegriffen darf ein Abstand von
  höchstens 3 Wörtern bestehen

76
Themen

• Einleitung / Definition
• IR Bewertungskriterien
• IR-Modelle / Konzepte / Methoden
• Allgemeines Modell
• Boolesches Retrieval
• Vektor-Modell (Retrieval mit Ähnlichkeitsmaßen)
• Dokument-Term-Matrix
• Methoden
• IR mit relationalen Datenbanken
• Indexierung
• Clustering
• Informationsmarkt

77
Vektor-Modell
78
Vektor-Modell

• Mit dem Vektor-Modell kann man das Retrieval mit
  gewichteten oder nicht gewichteten
  Termzuordnungen zu Dokumenten und zu Suchanfragen
  beschreiben.
• Ferner lassen sich damit die Dokumente bezüglich
  jeder Suchanfrage in eine Reihenfolge
  hinsichtlich ihrer Relevanz für die Suchanfrage
  bringen.

79
Vektor-Modell

• Jedes Dokument wird durch einen Dokumentvektor
  beschrieben.
• m Anzahl der Terme / Schlagwörter
• T t1, ..., tm die Menge der Terme
• D D1, ... Dn die Menge der Dokumente
• 0 lt aij Gewicht von Schlagwort tj in Dokument
  Di
• Im Booleschen Retrieval gilt
• aij 0 oder aij 1
• Di (ai1 , ..., ajm ) ist Dokumentvektor

80
Suchanfrage

• Suchanfragen s
• sind ähnlich aufgebaut wie Dokumentvektoren
• S (t1, ... , tm) ti 0 oder ti 1, i
  1,...,m
• sei s ? S
• M s (l1, ... , ln) (Matrix M Vektor s)
• li ? aij ti (j1...m)
• (M (aij) ist heisst Dokument-Term-Matrix)

81
IR mit Ähnlichkeitsmaßen

• S wird wie die Dokumentenmenge definiert d.h. S
  D.
• V 0,?
• R (Retrievalfunktion) wird mit Hilfe von
  Ähnlichkeitsmaßen definiert.

82
IR mit Ähnlichkeitsmaßen

• R wird mit Hilfe von Ähnlichkeitsmaßen definiert
• sei d (a1, ... , am) eine Dokumentbeschreibung
• s (s1, ... , sm) eine Suchfragenbeschreibung
• Ähnlichkeitsmaße
• Innere Produktmaß ? ak sk (k 1,... m)
• Tanimotomaß
• Cosinusmaß

83
Themen

• Einleitung / Definition
• IR Bewertungskriterien
• IR-Modelle / Konzepte / Methoden
• Allgemeines Modell
• Boolesches Retrieval
• Vektor-Modell (Retrieval mit Ähnlichkeitsmaßen)
• Dokument-Term-Matrix
• Methoden
• IR mit relationalen Datenbanken
• Indexierung
• Clustering
• Informationsmarkt

84
Dokument-Term-Matrix
85
Dokument-Term-Matrix

• ermöglicht
• einheitliche Behandlung vieler Retrievalmodelle
  (Matching von Anfragen und Dokumenten)
• Anwendung von automatischen Cluster- und
  Klassifikationsverfahren
• auf die Menge der Dokumente
• auf die Menge der Terme (Schlagworte)

86
Klassifikation / Clustering

• Abgrenzung / Definition
• Klassifikation
• Sinnvolle Einordnung von Objekten in vorgegebene
  Klassen
• Clustering
• Aufbau von Klassen aus einer Grundgesamtheit von
  Objekten, zwischen denen eine Ähnlichkeitsbeziehun
  g besteht

87
Dokument-Term-Matrix

• Mit 0/1 Werten
• Dokumente D D1, ..., Dn
• Terme T t1, ...,tm
• Martix (aij) i 1, ..., n, j 1, ..., m
• aij 1 ? Term j ist Schlagwort für Di
• aij 0 ? Term j ist nicht Schlagwort für Di
• Dokumentvektor Di (ai1, ...,aim)
• Termvektor tj (a1j, ...,anj)

88
Dokument-Term-Matrix

• Mit Ähnlichkeitsmassen
• Dokumente D D1, ..., Dn
• Terme T t1, ...,tm
• Martix (aij) i 1, ..., n, j 1, ..., m
• aij ? 0,?) ? Term tj ist Schlagwort für Di mit
  Gewichtung aij
• Dokumentvektor Di (ai1, ...,aim)
• Termvektor tj (a1j, ...,anj)

89
Dokument-Term-Matrix
Terme
1
m
j
0 1 0 0 0 0 1 0 0 0 0 0 0 0 0 0 1 1 1 1 0 1 0 1
aij
1
Dokumente
1 1 1 0 1 0 0 0 0 0 0 0 0 1 0 0 0 0 1 0 0 0 1 0
M
i
n
Mit 0/1-Werten
90
Dokument-Term-Matrix
Terme
1
m
j
0 6 0 0 0 0 8 0 0 0 0 0 0 0 0 0 7 3 2 1 0 3 0 5
aij
1
Dokumente
4 16 0 6 0 0 0 0 0 0 0 0 2 0 0 0 0 1 0 0 0 9 0
M
i
n
Mit Ähnlichkeitsmaßen
91
Themen

• Einleitung / Definition
• IR Bewertungskriterien
• IR-Modelle / Konzepte / Methoden
• Allgemeines Modell
• Boolesches Retrieval
• Vektor-Modell (Retrieval mit Ähnlichkeitsmaßen)
• Dokument-Term-Matrix
• Methoden
• IR mit relationalen Datenbanken
• Indexierung
• Clustering
• Informationsmarkt

92
IR Methoden

• Inhaltserschliessung
• manuelle Inhaltserschliessung
• automatische Inhaltserschliessung
• reines Volltextretrieval
• (Automatisches) Indexing
• (Automatisches) Abstracting
• (Automatisches) Klassifikation
• (Automatisches) Clustering
• mit manuell erzeugtem kontrolliertem Vokabular
• mit automatisch erzeugtem kontrolliertem
  Vokabular
• mit Abstandsoperatoren / Trunkierung
• mit Gewichten oder nur 0,1 als Werte

93
IR Methoden

• Suchtechniken
• Browsing
• Boolesche Suche
• mit Trunkierung
• mit Feldeinschränkung
• mit Vergleichsoperatoren
• mit Abstandsopertoren
• Suche mit gewichteten Suchtermen
• Relevance-Feedback-Verfahren

94
Themen

• Einleitung / Definition
• IR Bewertungskriterien
• IR-Modelle / Konzepte / Methoden
• Allgemeines Modell
• Boolesches Retrieval
• Vektor-Modell (Retrieval mit Ähnlichkeitsmaßen)
• Dokument-Term-Matrix
• Methoden
• IR mit relationalen Datenbanken
• Indexierung
• Clustering
• Informationsmarkt

95
IR mit relationalen Datenbanken
96
IR mit relationalen DBen
Volltext Retrieval
97
IR mit relationalen DBen
Volltext Retrieval mit Stoppwortliste
W_ID
Wort
Doc_ID
Dokument
n
in
m
Dokumente
Wörter
Stoppwörter
98
IR mit relationalen DBen
Volltext Retrieval mit Stoppwortliste und
Häufigkeit
W_ID
Wort
Doc_ID
Dokument
n
in
m
Dokumente
Wörter
Häufigkeit
Stoppwörter
99
IR mit relationalen DBen
Volltext Retrieval mit Stoppwortliste, Häufigkeit
und Stelle
Stelle
Stelle
W_ID
Wort
Doc_ID
Document
n
m
in
Dokumente
Wörter
n
m
Häufigkeit
Stoppwörter
100
IR mit relationalen DBen
Retrieval mit kontolliertem Vokabular
(Thesaurus), Synonymen, Häufigkeit und Stelle
Stelle
Stelle
W_ID
Wort
Doc_ID
Document
n
m
charak terisiert
Dokumente
Schlagwörter
n
m
1
gehört zu
Häufigkeit
n
Synonyme
101
IR mit relationalen DBen
Doc_ID
Document
Retrieval mit Thesaurus, Häufigkeit, Stelle
Synonymen und Abstandsoperatoren
Stellen
Dokumente
Stelle
m
W_ID
Wort
Kapitel
n
charakteri siert
Absatz
Schlagwörter
n
1
1
gehört zu2
gehört zu
Häufigkeit
n
n
m
Satz
Synonyme
102
IR mit relationalen DBen
Doc_ID
Document
Retrieval mit Thesaurus, Gewicht, Stelle
Synonymen und Abstandsoperatoren
Stellen
Dokumente
Stelle
m
W_ID
Wort
Kapitel
n
charakteri siert
Absatz
Schlagwörter
n
1
1
gehört zu2
gehört zu
Gewicht
n
n
m
Satz
Synonyme
103
Themen

• Einleitung / Definition
• IR Bewertungskriterien
• IR-Modelle / Konzepte / Methoden
• Allgemeines Modell
• Boolesches Retrieval
• Vektor-Modell (Retrieval mit Ähnlichkeitsmaßen)
• Dokument-Term-Matrix
• Methoden
• IR mit relationalen Datenbanken
• Indexierung
• Clustering
• Informationsmarkt

104
Indexierung
105
Manuelle Indexierung
106
Manuelle Indexierung

• erfolgt durch Menschen (Bibliothekare etc.)
• Zuordnung von Schlagworten (Deskriptoren /
  Termen) zu einem Dokument, um ein Dokument
  thematisch zu beschreiben, damit es später
  darüber gefunden werden kann.
• Erfolgt häufig auf der Basis eines kontrollierten
  Vokabulars (Thesaurus)
• häufig erfolgt zusätzlich eine Klassifikation auf
  der Basis eines vorgegebenen Klassifikationsschema
  s

107
Schlagworte

• Ein Schlagwort ist ein Wort, das den
  Dokumentinhalt thematisch charakterisiert
• Schlagwörter sollten meist Substantive im
  Nominativ und im Singular sein
• Sie dienen dazu Dokumente zu selektieren
• Schlagworte, die alle Dokumente charakterisieren
  sind deshalb nutzlos
• Die Relevanz von Schlagworten zur Beschreibung
  von Dokumenten kann unterschiedlich gross sein

108
Thesaurus

• einfaches semantisches Netz
• Relationen
• Oberbegriff (BT Broader Term)
• Unterbegriff (NT Narrower term)
• Synonyme / Homonyme (durch Kontextangabe)
• RT Related Terms
• häufig ohne Hyperlinks für manuelle Nutzung,
  nicht für automatische Nutzung realisiert
• Beispiele
• http//de.dir.yahoo.com/Nachschlagewerke/thesauri/

109
Signifikanzfaktoren

• zur Selektion relevanter Deskriptoren
• Manuelle Bestimmung einer Stoppwortliste (der,
  die, das, ein, etc.)
• Nur Substantive (Nominativ, Singular)
• Automatisches Verfahren bezüglich Häufigkeit von
  Deskriptoren in Dokumentkollektionen.

110
Signifikanzfaktoren

• FREQi,k
• Häufigkeit von Term tk in Dokument Di
• TOTFREQk
• Häufigkeit von Term tk in allen Dokumenten Di
  (i 1... n) (Summe der FREQi,k über alle i)
• Verwende alle Terme tk mit Untergrenze lt
  TOTFREQk lt Obergrenzeals Deskriptoren

111
Automatische Indexierung
112
Automatische Indexierung

• Ziel
• Automatische Ermittlung der besten Schlagworte
  für jedes Dokument einer betrachteten
  Dokumentkollektion
• Automatische Ermittlung von Gewichten (WEIGHTs) ,
  mit denen die vorkommenden Schlagworte den
  einzelnen Dokumenten zugeordnet werden

113
Automatische Indexierung

• Ermittlung aller vorkommender Wörter einer
  Dokumentkollektion(Titel und Abstract zusammen
  liefern schon gute Ergebnisse (Volltextanalyse
  ist nicht unbedingt notwendig))
• Eliminierung der Stoppwörter (ca. 250)
• Identifikation guter Deskriptoren
• Stammformenreduktion
• Bestimmung von Synonymen (manuell / Thesaurus)

114
Automatische Indexierung

• Berechnung der Dokument-Term-Matrixz.B. gemäss
  (Weighti,k )
• Zuweisung von Deskriptoren zu den Dokumenten
  erfolgt ab einem definierten Termgewicht (binär
  oder statistisch)
• Bei binärem Modell wird der Term zugewiesen, wenn
  er mindestens einmal im Dokument vorkommt

115
Automatische Indexierung

• Zunächst
• Bestimmung der (besten) Deskriptoren (Terme) für
  eine Dokumentkollektion als ganzer
• Annahme
• Die besten Terme in einer Dokument-kollektion
  sind jene Terme, die in der Dokumentkollektion
  insgesamt nicht zu oft und nicht zu selten
  vorkommen.

116
Automatische Indexierung

• DOCFREQk (Dokumentenhäufigkeit)
• Anzahl der Dokumente, in denen tk vorkommt.
• Ein sinnvolles Mass für die inverse
  Dokumentenhäufigkeit ist
• INV-DOCFREQk Log2 (n / DOCFREQk) 1
• Dabei ist n die Anzahl der betrachteten
  Dokumente

117
Automatische Indexierung

• sinnvolle Gewichtsfunktionen für die Indexierung
  eines Dokumentes Di mit dem Term tk ist
• Weighti,k FREQi,k INV-DOCFREQk

118
Themen

• Einleitung / Definition
• IR Bewertungskriterien
• IR-Modelle / Konzepte / Methoden
• Allgemeines Modell
• Boolesches Retrieval
• Vektor-Modell (Retrieval mit Ähnlichkeitsmaßen)
• Dokument-Term-Matrix
• Methoden
• IR mit relationalen Datenbanken
• Indexierung
• Clustering
• Informationsmarkt

119
Automatisches Clustering
120
Ähnlichkeiten zwischen Vektoren

• Ähnlichkeit zwischen Dokumenten und Deskriptoren
  können mittels der Term-Dokument-Matrix ermittelt
  werden.
• SIMILAR(Di, Dj) Di Dj (innere Vektorprodukt)
• i,j 1, ..., n
• SIMILAR(ti, tj) ti tj (innere Vektorprodukt)
• i,j 1, ..., m

121
Ähnlichkeiten zwischen Vektoren

• Dies führt zu
• Term-Term-Ähnlichkeitsmatrizen
• SIMILAR(ti,tj) i,j 1, ..., m
• und
• Dokument-Dokument-Ähnlichkeitsmatrizen
• SIMILAR(Di,Dj) i,j 1, ..., n

122
Clustering

• Klassen von ähnlichen Termen
• Klassen von ähnlichen Dokumenten
• basieren auf den zugehörigen Ähnlichkeitsmatrizen
• Kriterium
• Dokumente bzw. Terme werden in Abhängigkeit von
  den bestehenden Ähnlichkeiten zu Klassen zusammen
  gefasst.

123
Clustering

• Es gibt mehrere Verfahren
• Viele Verfahren starten mit Ausgangsklassen, die
  unterschiedlich bestimmt werden können
• z.B.
• Termmengen in einem Dokument oder einer
  Dokumentmenge
• Termmengen in Dokumenten, die auf eine Suchfrage
  hin gefunden wurden

124
Clustering

1. Für jede so bestimmte Klasse wird ein
   Term-Centroid (bzw. Dokument-Centroid) als
   Durchschnittsvektor der Klassen bestimmt
2. Für eine Klassen K mit m Termvektoren t1, ...,
   tm Centroid(K) 1/m Summe tk
3. Dann werden alle Ähnlichkeiten zwischen allen
   Centroiden und allen Termen berechnet, die keine
   Centroide sind

125
Clustering

• 4. Jeder Term wird der Klasse zugeordnet, zu
  dessen Centroid er die höchste Ähnlichkeit hat.
• 5. Falls ein Term die Klasse wechselt, wird der
  Prozess erneut durchlaufen

126
Clustering

• Auf den Klassen lässt sich eine Hierarchie
  definieren, indem man Centroide zu Klassen
  zusammenfasst.
• Hierarchische Klassen auf Termen können so zum
  automatischen Aufbau von hierarchischen Katalogen
  verwendet werden.
• Die Cluster können auch als Basis einer
  grafischen Retrievalsprache verwendet werden,
  indem die Cluster mit den enthalten Termen und
  den Ähnlichkeitsmaßen zwischen den Termen
  grafisch dargestellt und durch Klickoperationen
  Navigations- bzw. Anfragen ausgelöst werden
  können.

127
Relevance Feedback

• Beim Relevance Feedback Verfahren werden vom
  Benutzer als sehr relevant gekennzeichnete
  Ergebnisdokumente einer Recherche, zur
  Verbesserung der Suche als neuerliche Suchfragen
  (als Termvektor), verwendet.

128
Themen

• Einleitung / Definition
• IR Bewertungskriterien
• IR-Modelle / Konzepte / Methoden
• Allgemeines Modell
• Boolesches Retrieval
• Vektor-Modell (Retrieval mit Ähnlichkeitsmaßen)
• Dokument-Term-Matrix
• Methoden
• IR mit relationalen Datenbanken
• Indexierung
• Clustering
• Informationsmarkt

129
Informationsmarkt
130
Informationsmarkt

• Online-Datenbanken
• Datenbasisproduzenten(produzieren Datenbasen)
• Datenbankanbieter/Hosts(betreiben
  Online-Datenbanken mit verschiedenen Datenbasen)
• Jeder Datenbankanbieter hat möglicherweise eigene
  Retrievalsprache

131
CCL

• Common Command Language (CCL) for Online
  Interactive Information Retrieval
• Ist eine Standardisierung im Bereich
  Retrievalsprache für Online-Datenbanken (NISO).
• http//www.niso.org/standards/standard_detail.cfm?
  std_id563

132
Informationsmarkt

• Online-Datenbanken - Datenbanktypen
• Textdatenbanken
• Referenzdatenbanken
• bibliographische Datenbanken
• (Autor, Titel, Zeitschrift, Heft, Seiten)
• sonstige Referenzdatenbanken
• (Patente, Projekte, Firmen, Experten)
• Volltextdatenbanken

133
Informationsmarkt

• Online-Datenbanken - Datenbanktypen
• Faktendatenbanken
• numerische Datenbanken (Außenhandels-Statistiken,
  Börsendaten)
• Formeldatenbanken(Physik, Chemie, Technik)
• integrierte Datenbanken
• Multimedia-Datenbanken

134
Information Retrieval

• Wichtige Datenbankanbieter
• DIALOG (450 DBen, allround)
• DATASTAR (350 DBen, allround)
• STN International (200 DBen, Technik, Naturw.)
• LEXIS-NEXIS (Volltexte Presse, Wirtschaft,
  Recht)
• GENIOS (500 DBen,Wirtschaft,Firmen,Branchen)
• GBI (160 DBen, Betriebswirtschaftliche Infos
• FIZ Technik (110 DBen, Technikm Naturw.,
  Patente)
• DIMDI (100 DBen, Medizin, Agrar,Psychologie)
• Questel Orbit (120 DBen, Patente, Technik,
  Naturw.)

135
Information Retrieval

• WWW-Adressen Datenbankanbieter
• DIALOG http//www.dialog.com
• DATASTAR http//www.datastarweb.com
• STN International http//www.fiz-karlsruhe.de
• LEXIS-NEXIS http//www.lexis-nexis.com
• GENIOS http//www.genios.de
• GBI http//www.gbi.de
• FIZ Technik http//www.fiz-technik.de
• DIMDI http//www.dimdi.de
• Questel Orbit http//www.questel-orbit.de

136
Science Citation Index

• http//www.isinet.com/isi/products/citation/sci/in
  dex.htmlcr
• ermöglicht die Suche nach allen
  wissenschaftlichen Dokumenten, in denen ein
  spezielles wissenschaftliches Dokument zitiert
  wird (d.h. im Literaturverzeichnis auftaucht).

137
Datenbankverzeichnisse

• Gale Directory of Databases
• http//library.dialog.com/bluesheets/html/bl0230.h
  tml
• provides detailed information on publicly
  available databases and database products
  accessible through an online vendor, Internet, or
  batch processor, or available for direct lease,
  license, or purchase as a CD-ROM, diskette,
  magnetic tape, or handheld product.

138
IR Vorgehen

• Formulierung des Informationsproblems
• Auswahl der Datenbank
• Studieren der Datenbankstruktur
• Studieren der Retrievalsprache
• Formulierung spezifischer Suchanfrage
• Suchanfrage stellen
• Suchergebnis bewerten
• Dokumente entsprechend abrufen bzw. Suchanfrage
  umformulieren
