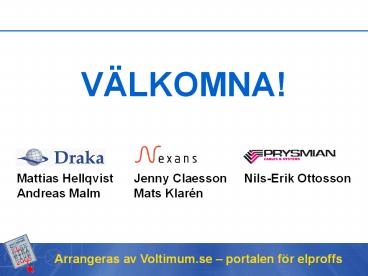

VÄLKOMNA!
Mattias Hellqvist Jenny Claesson Nils-Erik
OttossonAndreas Malm Mats Klarén
2
Framtidens installationskablar
3
Varför skall kablar inte sprida brand?

• Är en brandkänslig del av infrastrukturen i
  byggnader och på offentliga platser
• Utgör ofta en ansenlig del av de brännbara
  materialen i en byggnad
• Förbinder våningsplan och isolerade utrymmen
• Finns ofta i korridorer och kulvertar etc. som
  kan vara utrymningsvägar

4
Vad menas med brandspridningsklass?

• Ett mått på hur elden/branden sprids längs
  kabeln

• Har ingenting med funktionen av kabeln i övrigt
  att göra

• Utförs som prov på enbart kabel, hör inte ihop
  med EI30/EI60 mm

• Finns ett antal olika klasser
• Internationell standard IEC
• Europa standard - EN
• Svensk standard ? F1 F4

5
Brandspridningsklass F1

• Egentligen ingen brandspridningsklass
• Kabel som har PE-mantel sprider brand och klassas
  därför F1
• Kabel som ska förläggas i marken har fördelaktigt
  PE-mantlar och behöver därför ingen
  brandspridningsklass

6
Brandspridningsklass F2
Kabeln slocknar omlågan plockas bortTestobjekt
60 cmTid för test 1-8 min Krav 5 cm
opåverkat
7
Brandspridningsklass F3 (utgått ur standarden)
Kabeln slocknar omlågan plockas bort
Testobjekt 85 cmTid för test 1-14 min
Krav 30 cm opåverkat
8
Brandspridningsklass F4
Kabeln slocknar omlågan plockas bort
Testobjekt 3,5 mTid för test 20/40
minKrav 1 m opåverkat
9
Brandspridningsklass F4 fyra olika kategorier
A BC D
10
Brandspridningsklass F4 skillnaden mellan
kategorierna
Provtid Brännbart mtrl
A 40 min 7 liter/mB 40 min 3,5 liter/mC 20
min 1,5 liter/mD 20 min 0,5 liter/m
Olika provtid men samma krav!!
11
Rökutveckling
Vid brand utvecklar pvc-kablar snabbt en tjock,
ogenomtränglig rök som försvårar utrymning och
släckningsarbete. Dessutom bildas giftiga och
korrosiva gaser.
Med halogenfria kablar blir rökutvecklingen
svagare och ljusare. Inga korrosiva gaser bildas.
12
Korrosiva gaser vid brand
13
Framtidens elinstallationer
Halogenfri
PVC
Utvecklingen
syre
syre
14
Halogener, vad är det?
Typiska material i isolering och mantel
Halogener Halogener
Flour F
Klor Cl
Brom Br
Jod I
Astat As

• Traditionella kraft- och installationskablar
• PVC som innehåller klor (Cl)
• Halogenfria kraft- och installationskablar
• Ersättningsplast utan klor (Cl) eller andra
  halogener

15
Halogenfria material

• Halogenfria material består av polyolefiner
• Polyolefiner
• olika typer av polyeten
• olika typer av polypropen
• Flamskyddsmedel
• krita
• aluminium-trihydrat
• magnesiumhydrat

16
Sortiment
PVC Halogenfritt
EKLK EQLQ
FKKJ FXQJ
RK RQ
AXKJ AXQJ
Huvudregel Q ersätter K i de svenska
beteckningarna för halogenfria varianter
17
Var ska halogenfritt användas?

• Överallt
• Särskilt viktigt
• Under jord tunnlar, tunnelbanor etc.
• Svårevakuerade lokaler äldreboenden, sjukhus,
  höghus, fartyg, biografer etc.
• Lokaler med många människor offentliga
  byggnader, tågstationer, flygplatser och
  likvärdigt
• Industrimiljö

18
Sammanfattning

• Brandspridningsklasser, F1 F2 F3 F4
• Konsekvenser när det brinner
• Var ska halogenfritt installeras

19
Därför är halogenfria elinstallationer framtiden

• minskar mänskligt lidande vid brand
• ingen svart rök eller farliga gaser
• inga skadliga syror
• minskar risken för större ekonomiska förluster
  och skador vid brand
• kortare stillestånd
• enklare sanering
• är ett bättre miljöval
• bildar inga dioxiner vid förbränning
• innehåller inga ftalater (mjukgörare)

20

• Framtiden är halogenfri!

Tack för uppmärksamheten!
Mattias Hellqvist Jenny Claesson Nils-Erik
Ottosson Mats Klarén
