O Estilo Dynapac Nova s

1

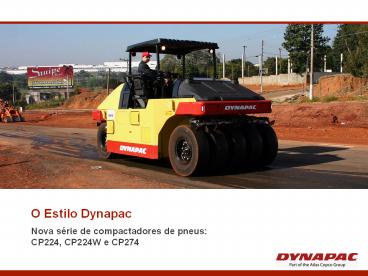

O Estilo DynapacNova série de compactadores de
pneusCP224, CP224W e CP274
2
Características exclusivas Dos especialistas de
construção de estradas
Desempenho
Conforto do Operador
Controle da Compactação
Visibilidade
Manutenção
Meio ambiente
3
Desempenho - balanceamento
Totalmente balanceado Para conseguir a mesma
pressão de contato nos pneus dianteiros e
traseiros, os lastros são uniformente
distribuidos, sejam eles de água, areia ou de
aço.
4
Desempenho
CP224W com pneus de banda larga   Esses pneus
causam menor movimento lateral das partículas do
que os pneus standard.

5
Desempenho displays controles
Display O display, que sempre segue os movimentos
do assento, mostra todas as informações de
trabalho ao operador como, por exemplo,
velocidade, nível da água (opc.) nível de
combustível, temperatura do asfalto (opc.),
pressão dos pneus (opc. air-on-the-run).
6
Desempenho displays controles
Alavanca FR A direção de operação é controlada
pela alavanca FR e a velocidade pelo pedal. A
alacanca e o controle no pedal fazem a máquina
parar e acelerar suavemente quando a direção de
operação é mudada.
7
Desempenho sistema de freios
Disco dos freios
Cilindro dos freios
Válvula
Pedal do freio
Sistema de freios de circuito duplo
O pedal do freio funciona por meio de dois
cilindros independentes de freio e de duas
mangueiras separadas que controlam a válvula do
freio. Isso significa que, se um dos cilindros do
freio ou uma das mangueiras do cilindro falhar, a
máquina ainda conserva sua capacidade total de
frenagem nos dois discos do freio.
8
Desempenho

Abaixo de 3 metros O CP224 e o CP274 possuem
menos de 3 metros de altura quando equipados com
ROPS ou Cabine, garantindo a facilidade de
transporte.
9
Desempenho - motor
Alto desempenho Motores modernos, Stage 3A, de
baixa emissão, são standard para todos os
mercados. Nos trabalhos em grandes altitudes
(3.000 m), o motor Cummins QSB automaticamente
ajusta a bomba de combustível e a pressão de
carga para manter a potência.
10
Desempenho opcionais
Air-on-the-run Os rolos podem ser equipados com o
sistema de regulagem da pressão nos pneus em
serviço (air-on-the-run).
Bomba de reserva para aspersão Se a bomba
principal falhar, você pode utilizar a bomba de
reserva e continuar o trabalho de compactação sem
interrupções.
Medidor de temperatura do asfalto Proporciona ao
operador informações sobre as condições da
compactação asfalto muito frio resulta em menor
ou nenhuma eficiência de compactação asfalto
muito quente aumenta o risco de aderência do
asfalto.
11
Desempenho opcionais
Raspadores basculantes Os raspadores podem ser
dobrados para cima para facilitar a limpeza e
evitar o desgaste durante o transporte da
máquina.
Raspadores de fibra de côco Proporcionam proteção
extra contra a aderência de asfalto nos pneus e
também necessitam de menor quantidade de água.

12
Desempenho opcionais
Compactador de borda / cortador de junta  Um
cortador de borda, de controle hidráulico, com
três diferentes discos de corte, está disponível
para instalação (opc.).

13
Manutenção
Bateria Bateria de 24 volts garante a eficiência
do sistema elétrico.
14
Visibilidade
Controle da Compactação
Conforto do Operador
Desempenho
Manutenção
Meio ambiente
15
Visibilidade
Excelente visibilidade O desenho da cabine e o
ROPS de 4 colunas, minimizam a obstrução do
campo de visão do operador. O espelho retrovisor
externo (opc.) facilita a operação em curvas.

16
Conforto do Operador
Controle da Compactação
Visibilidade
Manutenção
Meio ambiente
Desempenho
17
Conforto do Operador

• Plataforma do operador
• A confortável plataforma de operação, com assento
  que gira e desliza lateralmente, é equipada com
  display, acelerador, freio no pedal, alavanca FR
  e de mudança.

18
Conforto do Operador
Display alavanca O operador nunca tem que se
esticar para alcançar os controles e botões. O
display está sempre à sua frente, pois segue o
assento e o módulo de direção quando desliza ou
gira.
Menus O display e o menu são de fácil uso e
leitura. Também proporciona fácil mudança do
sistema métrico para o imperial. A mudança dos
menus é feita por meio de interruptores na parte
inferior da unidade de display.
Direção O volante de direção pode ser ajustado
para a melhor posição de operação.

19
Conforto do Operador
Cabine  A espaçosa cabine assimétrica pode ser
equipada com Ar Condicionado (AC) ou Controle
Automático de Clima (ACC).

20
Conforto do Operador

Degraus bem posicionados e seguros Facilitam o
acesso à plataforma e a descida.
21
Meio ambiente
Conforto do Operador
Controle da Compactação
Visibilidade
Manutenção
Desempenho
22
Meio ambiente
Sem desperdício O óleo hidráulico, o óleo do
motor e o líquido refrigerante são fáceis de
serem drenados, sem desperdícios. Os rolos também
podem ser equipados com óleo hidráulico
biodegradável.
23
Meio ambiente Ventiladores

Ventiladores Os ventiladores são controlados
hidraulicamente e por termostatos, Propiciam
baixo consumo de combustível e menos ruído.
24
Manutenção
Conforto do Operador
Controle da Compactação
Desempenho
Meio ambiente
Visibilidade
25
Manutenção
Sistema modular O sistema modular oferece às
pessoas de serviço rápido conhecimento sobre toda
linha de produtos. Também é fator responsável por
serviços mais rápidos ao usuário final.

26
Manutenção

Sistema de água  Tanque de água de grande
capacidade (415 litros), com 2 bocais de
enchimento. O sistema é composto de três filtros
de água, um filtro de enchimento, um filtro para
a bomba de água e um filtro em cada bico de
aspersão. Tampas de enchimento estão disponíveis
com chave.
27
Manutenção

Avisos de Atenção O Operador e os Técnicos de
serviço podem ver os Avisos de Atenção
diretamente na tela LCD.
28
Manutenção

Tudo fácil de alcançar Pontos de serviço como
filtros, por exemplo, são facilmente acessíveis e
simples de trocar.
29
Controle da Compactação
Conforto do Operador
Desempenho
Meio ambiente
Visibilidade
Manutenção
30
Analisador de Compactação Dynapac para
compactação estática
Controle do número de passadas
Controle da temperatura
Documentação do trabalho de compactação
31
Driven by innovation committed to customer
performance
